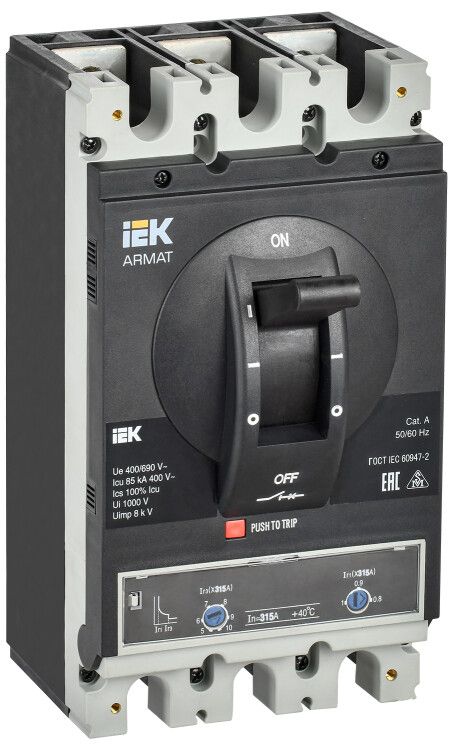

Выключатель автоматический в литом корпусе ARMAT 3P типоразмер H 85кА 315А расцепитель термомагнитный регулируемый - AR-MCCB-3H-085-0315A-ATUC IEK

Автоматический выключатель в литом корпусе ARMAT IEK (артикул ar-mccb-3h-085-0315a-atuc) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и коммерческих установках. Его высокая отключающая способность и регулируемый термомагнитный расцепитель делают его подходящим решением для ответственных участков сети с большими токами.

Назначение и область применения

Выключатель ARMAT IEK используется в распределительных щитах, ВРУ и других низковольтных комплектных устройствах до 1600 А. Подходит для промышленного оборудования: станков, конвейеров, насосных станций, систем вентиляции и HVAC. Применяется там, где требуется надежная защита при больших токах и возможных аварийных режимах. Может использоваться в паре с воздушными выключателями ARMAT для построения многоступенчатых систем защиты.

Технические характеристики

• Номинальный ток: 315 А
• Количество полюсов: 3
• Номинальная отключающая способность: 85 кА - способен безопасно отключить ток короткого замыкания даже в мощных сетях
• Номинальное напряжение: 400 В переменного тока
• Тип расцепителя: термомагнитный с регулировкой - защищает от длительной перегрузки (тепловая часть) и внезапных КЗ (магнитная часть)
• Диапазон настройки защиты от перегрузки: 1575–3150 А - позволяет адаптировать порог срабатывания под нагрузку конкретного оборудования
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже допустимого уровня, предотвращая повреждение оборудования
• Степень защиты IP20 - защита от доступа пальцев и твердых предметов, но не от воды; требует установки в закрытые шкафы
• Способ монтажа: на монтажную плату - фиксируется болтами на жестком основании, не предназначено для DIN-рейки
• Тип подключения: болтовое - провода крепятся гайками, обеспечивает прочное и долговечное соединение
• Срок службы: 15 лет - рассчитан на продолжительную работу в условиях промышленной эксплуатации
• Моторный привод: опционально - можно дополнительно оснастить для дистанционного управления
• Вспомогательные контакты: отсутствуют - не имеет сигналов состояния, не поддерживает удаленный контроль без внешних модулей

Совместимость и монтаж

Выключатель ARMAT IEK устанавливается исключительно на монтажную плату. Для правильного монтажа необходимо использовать металлическую или прочную неметаллическую поверхность с отверстиями под крепеж. Диаметр отверстий должен соответствовать размеру болтов выключателя - рекомендуется проверить чертежи перед сверлением. Болтовое подключение требует точного момента затяжки - не переусердствуйте, чтобы не повредить контактные площадки. Установка в открытых помещениях запрещена из-за низкой степени защиты IP20. Обязательно используйте герметичный шкаф.

Безопасность и стандарты

Производство выключателя ARMAT IEK соответствует требованиям международных норм IEC 60947-2. Все изделия проходят тестирование в собственной лаборатории IEK GROUP в Москве и сторонних сертифицированных испытательных центрах. Гарантийный срок - 5 лет, что подтверждает уверенность производителя в надежности конструкции.

Преимущества

• Регулируемый термомагнитный расцепитель - позволяет точно настраивать чувствительность под реальные условия нагрузки
• Высокая отключающая способность 85 кА - обеспечивает безопасность в сетях с большой потенциальной энергией КЗ
• Защита от недостаточного напряжения - предотвращает аварийные пуски и повреждение двигателей при проседании сети
• Прочная литая конструкция - устойчив к механическим воздействиям и вибрациям
• Поддержка моторного привода - возможность будущего апгрейда до дистанционного управления

Ограничения применения

• Не подходит для установки вне закрытых шкафов - степень защиты IP20 не защищает от влаги и пыли
• Отсутствие вспомогательных контактов - нельзя подключить сигнализацию состояния без внешнего модуля
• Требуется специальная монтажная плата - не совместим с DIN-рейкой, усложняет замену в существующих щитах
• Настройка расцепителя требует знаний - некорректная настройка может привести к ложным срабатываниям или отказу защиты
• Не предназначен для частого оперативного включения/выключения - рассчитан на защиту, а не на управление

Примеры использования

• Главный входной автомат в ВРУ промышленного цеха с мощностью до 200 кВт
• Защита крупного двигателя 160 кВт на конвейере
• Распределительный автомат в щите насосной станции водоснабжения
• Фидерный аппарат в распределительном пункте высокотехнологического производства

Практические советы

• Перед установкой проверьте расчетный ток нагрузки - он должен быть меньше 315 А, а настройка расцепителя должна находиться в диапазоне 1575–3150 А, но не выше 1,2× максимального рабочего тока оборудования
• При монтаже используйте изолированные инструменты и отключите питание - работа с токами до 85 кА опасна
• Если нужна сигнализация состояния, выбирайте модель с вспомогательными контактами или добавьте реле контроля
• Для дистанционного управления заказывайте моторный привод сразу при покупке - после установки его невозможно добавить
• Регулярно проверяйте состояние болтовых соединений - они могут ослабнуть при вибрации
