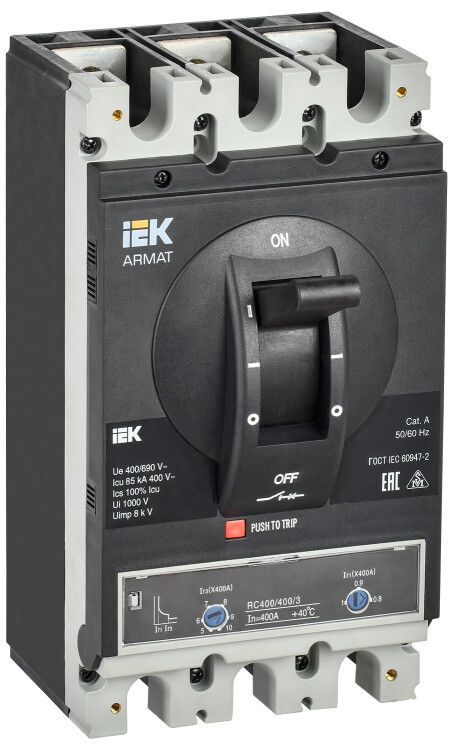

Выключатель автоматический в литом корпусе ARMAT 3P типоразмер H 85кА 400А расцепитель термомагнитный регулируемый - AR-MCCB-3H-085-0400A-ATUC IEK

Автоматический выключатель в литом корпусе 3P H 85кА 400А расцепитель термомагнитный регулируемый от бренда IEK (ИЭК) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных распределительных системах. Артикул ar-mccb-3h-085-0400a-atuc соответствует серии ARMAT и рассчитан на работу в стационарных условиях с болтовым подключением.

Назначение и область применения

Автоматический выключатель в литом корпусе 3P H 85кА 400А расцепитель термомагнитный регулируемый используется для защиты мощных трехфазных линий в распределительных щитах, ВРУ и других низковольтных комплектных устройствах. Подходит для промышленных объектов с высокой нагрузкой - заводов, цехов, логистических комплексов, где требуется надежная защита от аварийных токов. Применяется в паре с воздушными выключателями ARMAT в системах до 6300 А.

Технические характеристики

• Номинальный ток: 400 А
• Количество полюсов: 3
• Номинальная отключающая способность: 85 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Номинальное напряжение: 400 В переменного тока
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную - от внезапных КЗ
• Диапазон настройки защиты от перегрузки: 2000–4000 А - позволяет гибко адаптировать порог срабатывания под конкретную нагрузку
• Защита по минимальному напряжению: да - отключает цепь при снижении напряжения ниже допустимого уровня
• Исполнение: стационарное - не предназначено для перемещения или частого извлечения
• Способ монтажа: монтажная плата - устанавливается на жесткую основу с фиксацией через крепежные отверстия
• Степень защиты IP20 - защищен от доступа пальцев и предметов более 12 мм, но не герметичен
• Тип элемента управления: ручка-переключатель - удобна для ручного включения/выключения
• Подключение силовой цепи: болтовое - требует затяжки клемм гаечным ключом
• Гарантийный срок: 60 месяцев (5 лет)
• Моторный привод: опционально - можно заказать дополнительно для дистанционного управления
• Вспомогательные контакты: 0 - нет возможности подключить сигнализацию состояния

Совместимость и монтаж

Автоматический выключатель в литом корпусе 3P H 85кА 400А расцепитель термомагнитный регулируемый совместим с шинами и клеммами, рассчитанными на ток 400 А. Монтаж выполняется на металлическую монтажную плату с использованием крепежных отверстий. Болтовое подключение требует точной затяжки клемм - недостаточное усилие вызывает нагрев, избыточное - повреждает контакт. Установка возможна только в закрытых щитах с IP20+ и хорошей вентиляцией. Для дистанционного управления рекомендуется установить моторный привод (заказывается отдельно).

Безопасность и стандарты

Производство автомата соответствует требованиям международных норм IEC 60947-2. Все изделия серии ARMAT проходят тестирование в собственной лаборатории IEK GROUP в Москве и сторонних сертифицированных испытательных центрах. Гарантия 5 лет подтверждает соответствие качественным стандартам производства.

Преимущества

• Высокая отключающая способность 85 кА обеспечивает безопасность даже при серьезных КЗ в промышленных сетях
• Регулируемый термомагнитный расцепитель позволяет точно настроить защиту под реальные условия нагрузки
• Защита по минимальному напряжению предотвращает запуск оборудования при просадках сети
• Серия ARMAT имеет единый дизайн и стандартизованные размеры - легко комбинируется с другими аппаратами IEK
• Длительная гарантия (5 лет) указывает на уверенность производителя в долговечности конструкции

Ограничения применения

• Не подходит для открытых площадок - степень защиты IP20 не защищает от воды и пыли
• Нельзя использовать в мобильных или часто извлекаемых устройствах - исполнение стационарное
• Отсутствие вспомогательных контактов исключает возможность удаленного контроля положения аппарата
• Требуется ручная настройка расцепителя - не поддерживает цифровые системы управления без внешнего модуля
• Не предназначен для работы при температуре выше +40 C без принудительного охлаждения

Примеры использования

• Главный входной автомат в ВРУ промышленного цеха
• Защита питания крупного станка с двигателем 300–400 кВт
• Распределительный автомат в щите технологической линии
• Фидерный выключатель в распределительном пункте завода

Практические советы

• Перед установкой проверьте расчетный ток нагрузки - он должен быть меньше 400 А, но не менее 200 А для эффективной работы термического расцепления
• Настройку расцепителя проводите после сборки всей цепи - используйте токоизмерительные клещи для контроля фактического тока
• При болтовом подключении используйте только медные шины или кабели с подходящим сечением - не допускайте переходных сопротивлений
• Если нужна сигнализация состояния (включен/отключен), выберите модель с вспомогательными контактами или установите внешний реле
• Для дистанционного управления - обязательно заказывайте моторный привод одновременно с автоматом, чтобы избежать проблем с совместимостью
• Обязательно проверяйте наличие свободного места вокруг автомата - необходима вентиляция для теплоотвода
