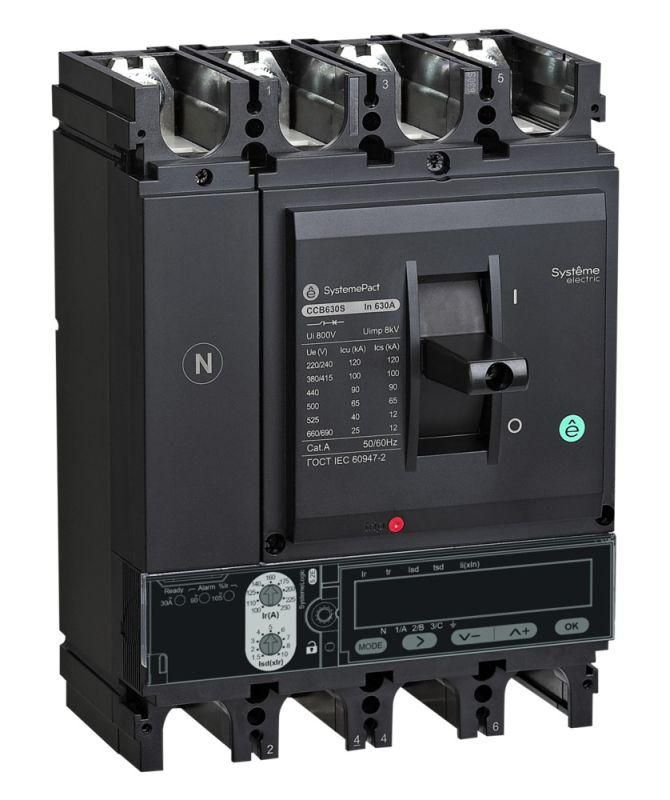

Выключатель автоматический в литом корпусе SPC630 36KA 4P4D S5.3E 630A - SPC630F63053E4DFC APC

Автоматический выключатель в литом корпусе SPC630 36кА 4P4D 630А S5.3E от бренда Systeme Electric - устройство для защиты и коммутации мощных цепей в системах низкого напряжения. Применяется в распределительных щитах промышленных объектов, где требуется надёжная защита от перегрузок и КЗ.

Назначение и область применения

SPC630 36кА 4P4D 630А S5.3E используется для ручного включения и отключения нагрузки, а также для автоматической защиты электроцепей от токов перегрузки и короткого замыкания. Подходит для установки в главных распределительных щитах, на входе в производственные участки, у крупных двигателей, трансформаторов и других потребителей мощностью до 630 А. Устройство рассчитано на работу в сетях переменного тока до 690 В.

Технические характеристики

• Номинальный ток: 630 А
• Кратковременная отключающая способность: 36 кА
• Число полюсов: 4P (четыре полюса)
• Конфигурация контактов: 4D (4 нормально разомкнутых контактa)
• Рабочее напряжение: до 690 В AC
• Тип корпуса: литой, герметичный
• Серия аппарата: SystemePact CCB

Совместимость и монтаж

SPC630 36кА 4P4D 630А S5.3E монтируется на DIN-рейку шириной 35 мм. Для подключения используются болтовые зажимы - провода зачищаются и фиксируются с моментом затяжки, указанным в руководстве. Обязательно соблюдать рекомендованную площадь поперечного сечения жил: медные - до 240 мм2, алюминиевые - до 300 мм2. Направление подвода питания - верхнее, отключение - нижнее. Монтаж допускается только в закрытых помещениях с контролируемой температурой и вентиляцией.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60947-2. Конструкция обеспечивает изоляцию и предотвращает случайное прикосновение к токоведущим частям. Литой корпус повышает механическую прочность и исключает доступ внутрь устройства после сборки. Сертифицирован для работы в условиях повышенной запылённости и влажности, однако не имеет специальной степени IP-защиты, указанной в документации.

Преимущества

• Высокая отключающая способность (36 кА) позволяет использовать аппарат в местах с высокими токами КЗ - например, рядом с силовыми трансформаторами.
• Литой корпус снижает риск попадания пыли, влаги и внешних воздействий - увеличивает срок службы в сложных условиях.
• Многополюсная конструкция (4P) даёт возможность одновременно отключить все фазы и ноль - важно для безопасного обслуживания трёхфазных систем.
• Интегрированная система S5.3E обеспечивает точную тепловую и электромагнитную защиту без необходимости регулировки пользователем.

Ограничения применения

• Не предназначена для постоянного управления в режиме частого включения-выключения - не является контактором.
• Не работает в сетях постоянного тока - только переменный ток до 690 В.
• Не имеет встроенной функции дифференциального тока - для защиты от утечек нужен отдельный УЗО.
• Не следует применять в средах со взрывоопасными газами или пылью без дополнительной защиты в explosion-proof исполнении.

Примеры использования

• Главный ввод в промышленном цехе с питанием от трансформаторной подстанции.
• Защита насосной группы или компрессора на заводе.
• Распределительный щит на элеваторе, хлебозаводе или металлургическом комплексе.
• Щиты управления технологическими линиями с несколькими двигателями.

Практические советы

• Перед установкой проверьте соответствие номинала автомата SPC630 36кА 4P4D 630А S5.3E расчетному току нагрузки - не используйте с меньшими значениями, чтобы избежать ложных срабатываний.
• Обеспечьте достаточное пространство вокруг аппарата для теплоотвода - особенно при работе на максимальной нагрузке.
• При использовании нескольких таких выключателей в одном шкафе учтите коэффициент совмещения нагрева - возможна необходимость снижения номинала соседних устройств.
• Проверяйте состояние контактов каждые 1–2 года - даже при отсутствии видимых повреждений окисление может вызвать перегрев.
• Для сервисного обслуживания всегда отключайте питание полностью; SPC630 не гарантирует изоляцию при открытом положении - работайте по правилам БЖ.
