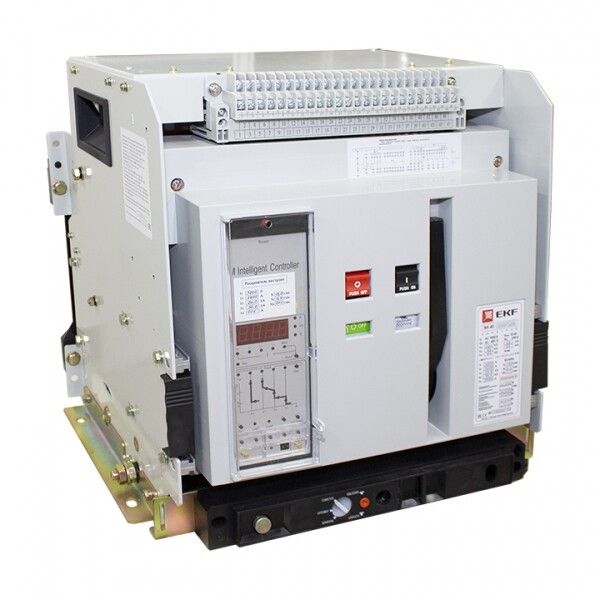

Автоматический выключатель ВА-45 2000/630А 3P 50кА выкатной EKF PROxima | mccb45-2000-630v

Автоматический выключатель ВА-45 2000/630А 3P 80кА выкатной - это надёжное коммутационное устройство серии ВА-45 от EKF, предназначенное для защиты промышленных электросетей от перегрузок, коротких замыканий и потерь напряжения. Выкатная конструкция обеспечивает безопасное обслуживание без отключения питания всей системы.

Назначение и область применения

Автоматический выключатель ВА-45 2000/630А 3P 80кА выкатной используется для защиты силовых цепей переменного тока напряжением до 690 В в промышленных объектах. Он применяется в распределительных щитах высокой мощности: на производствах, в энергообъектах, на конвейерах, в системах водоснабжения и HVAC. Устройство поддерживает как ручное, так и удалённое управление через АСУ ЭЭ, что делает его частью автоматизированных систем.

Технические характеристики

• Количество полюсов: 3 - подходит для трёхфазных сетей
• Номинальный ток: 630 А - максимальный постоянный ток, который выключатель может проводить без отключения
• Номинальная отключающая способность: 80 кА - способность безопасно прервать ток короткого замыкания до этого значения
• Номинальное напряжение: 400–690 В - работает в сетях среднего и высокого напряжения
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания и фиксировать причину отключения
• Диапазон настройки защиты от перегрузки: 252–630 А - можно задать чувствительность к длительным перегрузкам
• Диапазон регулировки защиты от КЗ: 2520–50400 А - гибкая настройка реакции на аварийные токи
• Защита от замыканий на землю: да - предотвращает утечки тока в землю
• Моторный привод: да - возможность дистанционного включения/отключения
• Расцепитель минимального напряжения: да - отключает при падении напряжения ниже порога или полном исчезновении
• Степень защиты: IP30 - защита от доступа посторонних предметов (>2,5 мм), но не от воды
• Частота: 50 Гц - рассчитан на стандартную промышленную частоту России
• Род тока: переменный (AC)
• Климатическое исполнение: УХЛ3.1 - работает при температурах от -40C до +55C, подходит для неотапливаемых помещений
• Способ подключения: шинное - монтируется на DIN-рейку или сборные шины
• Количество переключающих контактов: 4 - включает основные и вспомогательные контакты для сигнализации
• Индикатор отключения и указатель расцепления: да - наглядно показывает состояние устройства
• Гарантийный срок: 84 месяца (7 лет)
• Нормативные документы: ГОСТ Р 50030.1 и ГОСТ Р 50030.2

Совместимость и монтаж

Автоматический выключатель ВА-45 2000/630А 3P 80кА выкатной имеет выкатную конструкцию - он устанавливается на специальную монтажную плату внутри ячейки. Для работы требуется подготовленный корпус с направляющими, соответствующими типу выкатного механизма. Подключение осуществляется болтовым способом к шинам. Устройство совместимо с другими элементами серии ВА-45 и комплектными решениями EKF PROxima. Не требует внешней установки расцепителей - все функции встроены.

Безопасность и стандарты

Автоматический выключатель ВА-45 2000/630А 3P 80кА выкатной соответствует требованиям ГОСТ Р 50030.1 и ГОСТ Р 50030.2, которые определяют безопасность и надёжность аппаратов низкого напряжения. Электронный расцепитель обеспечивает точную защиту, минимизируя ложные срабатывания. Индикация состояния и наличие указателя расцепления повышают безопасность при обслуживании. IP30 не защищает от влаги - установка возможна только в закрытых помещениях без воздействия воды и пыли.

Преимущества

• Выкатная конструкция позволяет извлекать устройство для диагностики или замены без отключения всего щита
• Электронный расцепитель даёт детализированную информацию о причинах отключения (перегрузка, КЗ, потеря напряжения)
• Настройка токов срабатывания в широком диапазоне - адаптация под любую нагрузку
• Поддержка дистанционного управления через моторный привод и АСУ
• Длительная гарантия - 7 лет, что свидетельствует о высокой надёжности
• Совместимость с сериями EKF PROxima - легко интегрируется в существующие системы

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP30 не защищает от влаги и пыли
• Требует специального шкафа с выкатной рамой - нельзя установить в обычный щит без модификаций
• Не работает с постоянным током - только переменный AC 50 Гц
• Не рекомендован для бытовых применений - слишком мощный и дорогой для жилых домов
• Требует квалифицированного персонала для настройки и обслуживания из-за сложности электронного расцепителя

Примеры использования

• Главный входной автомат в промышленном распределительном щите 690 В
• Защита крупного насосного оборудования на водоканалах
• Контроль питания конвейерной линии на заводе с автоматическим запуском после восстановления напряжения
• Щиты управления в химических и металлургических цехах с высокими требованиями к отказоустойчивости

Практические советы

• При заказе проверьте соответствие посадочных размеров вашей ячейки - выкатной механизм требует точного совпадения с направляющими
• Для настройки расцепителя используйте программное обеспечение EKF, если есть интерфейс связи - это ускоряет процесс и снижает риск ошибок
• Обязательно проверяйте целостность контактных групп перед первым включением - особенно после транспортировки
• При использовании в условиях низких температур (-40C) убедитесь, что щит прогревается перед запуском - холод может влиять на механику
• Регулярно проверяйте индикацию расцепления - она помогает быстро найти причину аварии без вскрытия аппарата
• Не заменяйте оригинальные расцепители сторонними - это нарушает сертификацию и аннулирует гарантию
