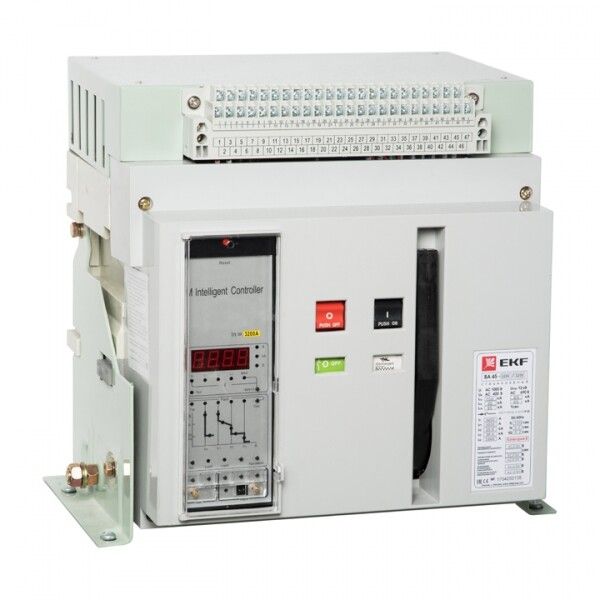

Автоматический выключатель ВА-45 2000/800А 3P 50кА стационарный EKF PROxima | mccb45-2000-800

Автоматический выключатель ВА-45 2000/800А 3P 50кА стационарный от EKF - надёжное коммутационное устройство серии PROxima для защиты промышленных электросетей до 690 В. Устройство обеспечивает точную защиту от перегрузок и КЗ, имеет электронный расцепитель, шинное подключение и поддерживает удалённое управление.

Назначение и область применения

Автоматический выключатель ВА-45 2000/800А 3P 50кА стационарный предназначен для защиты силовых цепей переменного тока в промышленных объектах. Он защищает оборудование от перегрузок, коротких замыканий и потери напряжения. Подходит для установки в распределительных щитах, на подстанциях, в системах питания станков, конвейеров, насосных групп и других мощных потребителей. Управление возможно как вручную, так и через внешние системы АСУ ТП.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 800 А
• Номинальная отключающая способность: 80 кА
• Номинальное напряжение: 400–690 В AC
• Частота: 50 Гц
• Тип расцепителя: Электронный, с микропроцессорной обработкой сигнала
• Диапазон настройки защиты от перегрузки: 320–800 А
• Диапазон регулировки защиты от КЗ: 3200–64000 А
• Защита от замыканий на землю: Да
• Степень защиты: IP30 (защита от доступа пальцев и твёрдых предметов, не защищён от воды)
• Климатическое исполнение: УХЛ3.1 (работает при температуре от -40C до +55C)
• Тип подключения: Болтовое, шинное
• Способ монтажа: На монтажную плату (фиксация болтами)
• Количество переключающих контактов: 4
• Моторный привод: Да (обеспечивает дистанционное включение/отключение)
• Расцепитель минимального напряжения: Да (отключает при падении напряжения ниже порога)
• Индикатор отключения: Да (визуальный показатель положения)
• Указатель расцепления: Да (показывает причину отключения - перегрузка, КЗ, авария)
• Гарантийный срок: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.1, ГОСТ Р 50030.2

Совместимость и монтаж

Автоматический выключатель ВА-45 2000/800А 3P 50кА стационарный устанавливается на монтажную плиту с помощью болтов. Подключение осуществляется исключительно шинным способом - к верхним и нижним контактам через сборные шины. Для работы требуется свободное пространство вокруг устройства для теплоотвода. Не совместим с DIN-рейкой. Комплексная комплектация позволяет использовать его в составе автоматизированных систем: есть входы для командных сигналов и выходы для передачи состояния. Моторный привод требует подачи управляющего напряжения (обычно 24 В DC / 220 В AC - уточните в спецификации привода).

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.1 и ГОСТ Р 50030.2, что гарантирует безопасность при работе в условиях высоких токов КЗ. Электронный расцепитель обеспечивает селективность и предотвращает ложные срабатывания. Индикаторы отключения и указатель причины расцепления повышают безопасность обслуживания. IP30 не защищает от влаги - установка возможна только внутри закрытых щитов. Наличие защиты от замыканий на землю делает его подходящим для IT и TN-S систем.

Преимущества

• Высокая отключающая способность (80 кА) - подходит для крупных промышленных объектов с большими токами КЗ
• Электронный расцепитель с широким диапазоном настроек - гибкая адаптация под конкретную нагрузку
• Поддержка дистанционного управления через моторный привод и внешние системы
• Функция фиксации причины отключения - ускоряет диагностику отказов
• Долгий срок службы и гарантированный срок 7 лет
• Совместимость с системами АСУ ТП - легко интегрируется в современные автоматизированные производства

Ограничения применения

• Не предназначен для установки на открытых площадках - степень защиты IP30 не защищает от влаги и пыли
• Требует жесткой фиксации на металлической монтажной плите; не монтируется на DIN-рейку
• Не работает при частоте выше 50 Гц - не подходит для систем с преобразователями частоты без согласования
• Для работы моторного привода необходим источник управляющего напряжения - отдельно не входит в комплект
• При температурах ниже -40C или выше +55C возможны сбои в работе расцепителя

Примеры использования

• Главный ввод в промышленном цехе с мощностью более 500 кВт
• Щит питания конвейерной линии с несколькими двигателями
• Распределительный пункт на заводе с системой АСУ ТП
• Централизованная система управления электрооборудованием в пищевой или химической промышленности
• Объекты с высокой вероятностью КЗ - сварочные участки, металлургические линии

Практические советы

• При выборе учитывайте посадочный размер и глубину монтажной платы - устройство крупное, требует достаточного места
• Настройте токи срабатывания по нагрузке: для перегрузки - ближе к максимальному рабочему току, для КЗ - с учётом токов КЗ в вашей сети
• Проверьте наличие управляющего напряжения для моторного привода перед запуском - без него дистанционное управление невозможно
• Используйте измерительные клещи для проверки реальных токов нагрузки - электронный расцепитель чувствителен к перегрузкам даже на 10% выше номинала
• При длительной эксплуатации периодически осматривайте контакты и состояние индикаторов - они дают раннее предупреждение о износе
• Для сложных систем рекомендуется подключить выключатель к SCADA-системе - он передаёт данные о состоянии и причинах отключения
