Выключатель автоматический ВА-45 6300/6300А 3P выкатной EKF PROxima | mccb45-6300-6300v

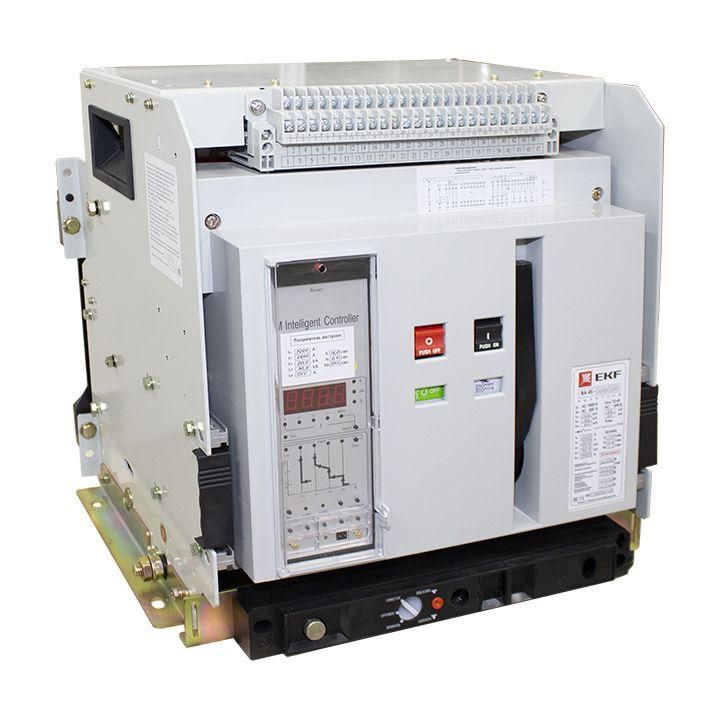

Автоматический выключатель ВА-45 6300/6300А 3P выкатной от EKF - это мощное коммутационное устройство серии PROxima, предназначенное для защиты высокотоковых трёхфазных сетей. Благодаря выкатной конструкции и встроенному моторному приводу, он обеспечивает безопасную и удобную эксплуатацию в крупных распределительных устройствах, таких как ГРЩ и щиты собственных нужд.

Назначение и область применения

Выключатель ВА-45 6300/6300А 3P выкатной используется в качестве вводного автомата в системах электроснабжения с токами до 6300 А. Он защищает сети от перегрузок, коротких замыканий и однофазных замыканий на землю. Применяется в:

• Главных распределительных щитах (ГРЩ)
• Щитах собственных нужд (ЩС)
• Низковольтных распределительных устройствах трансформаторных подстанций 10/0,4 кВ
• Цепях электродвигателей большой мощности
• Системах автоматического включения резерва (АВР) - как с секционированием, так и без него

Технические характеристики

• Номинальный ток: 6300 А - позволяет работать в самых мощных распределительных системах
• Число полюсов: 3 - для трёхфазных сетей переменного тока
• Напряжение: 400–690 В - совместим с промышленными сетями 400 В и 660 В
• Отключающая способность: 80 кА - способен отключить даже самые серьёзные КЗ
• Тип расцепителя: Электронный - точная настройка и гибкая защита
• Защита от замыканий на землю: Да - реагирует на утечки тока в землю, повышает безопасность
• Диапазон настройки перегрузки: 2520–6300 А - можно точно адаптировать под нагрузку
• Диапазон настройки КЗ: 25 200–504 000 А - широкий предел чувствительности к аварийным токам
• Привод: Моторный, встроенный - позволяет дистанционно включать и отключать устройство
• Дополнительный расцепитель: Минимального напряжения - отключает при снижении напряжения ниже заданного уровня
• Комплектация: Устройство с блоком защиты - всё необходимое в одном корпусе
• Степень защиты IP30: Защита от доступа пальцев и твердых предметов, но не от воды
• Подключение силовой цепи: Болтовое - надёжное, рассчитано на большие токи
• Индикатор отключения: Возможность установки - визуальный контроль состояния
• Указатель расцепления: Есть - показывает причину отключения (перегрузка, КЗ, мин. напряжение)
• Переключающие контакты: 4 шт. - обеспечивают дополнительные функции сигнализации и управления
• Гарантия: 84 месяца - один из самых длинных сроков в классе

Совместимость и монтаж

Выключатель ВА-45 6300/6300А 3P выкатной монтируется на монтажную плату в сборных щитах. Его выкатная конструкция позволяет легко выводить устройство из ячейки для обслуживания или замены без демонтажа проводов - достаточно отвести его на роликах. Подключение силовых кабелей осуществляется болтовым способом - требует правильного момента затяжки и соответствия сечению жил. Для работы с моторным приводом требуется внешнее управление (например, через PLC или кнопочную станцию). Установка возможна только в закрытых помещениях с контролируемой температурой и отсутствием влаги - IP30 не допускает воздействия воды или пыли.

Безопасность и стандарты

Выключатель ВА-45 6300/6300А 3P выкатной соответствует требованиям международных стандартов IEC 60947-2 для автоматических выключателей низкого напряжения. Наличие защиты от замыканий на землю и расцепителя минимального напряжения повышает уровень безопасности персонала и оборудования. Индикатор расцепления и возможность установки индикатора отключения позволяют оперативно диагностировать причины отказа. Гарантия 84 месяца подтверждает соответствие качественным стандартам производства EKF.

Преимущества

• Выкатная конструкция - быстрый доступ к контактам без отключения всей системы
• Встроенный моторный привод - удалённое управление, интеграция в АСУ ТП
• Электронный расцепитель - точная настройка, стабильная работа при колебаниях тока
• Широкий диапазон настройки перегрузки и КЗ - универсальность для различных нагрузок
• Защита от замыканий на землю - обязательна для современных объектов по ПУЭ
• Длинная гарантия (7 лет) - уверенность в долговечности

Ограничения применения

• Не предназначен для открытых площадок - степень защиты IP30 исключает использование во влажной среде или там, где есть риск попадания пыли
• Требует стационарной установки на монтажную плиту - нельзя использовать как переносное или мобильное оборудование
• Не рекомендован для частых циклов включения/отключения - оптимален для основных вводов, а не для часто коммутируемых линий
• Требует профессионального монтажа - из-за высоких токов и сложной настройки расцепителей
• Не имеет встроенного термостата - не подходит для экстремальных температур без дополнительного охлаждения

Примеры использования

• Вводной автомат в ГРЩ промышленного цеха с питанием от трансформатора 10/0,4 кВ
• Защита главного двигателя насосной станции мощностью более 1 МВт
• Центральное устройство в схеме АВР с двумя источниками питания и секционным выключателем
• Контрольный автомат в щите собственных нужд тепловой электростанции

Практические советы

• При выборе убедитесь, что посадочные размеры вашей ячейки соответствуют габаритам ВА-45 6300/6300А 3P выкатного - проверьте чертежи EKF серии PROxima
• Настройка расцепителя должна выполняться после замера фактической нагрузки - не используйте максимальные значения без необходимости
• Обязательно проверяйте момент затяжки болтов силового подключения - недостаточно плотное соединение вызывает нагрев и выход из строя
• Для дистанционного управления подключите сигналы моторного привода к системе SCADA - это повысит эффективность обслуживания
• Проверяйте указатель расцепления ежемесячно - он даёт информацию о типе аварии без вскрытия аппарата
• При использовании в составе АВР - убедитесь, что все три выключателя имеют одинаковые настройки расцепителей
