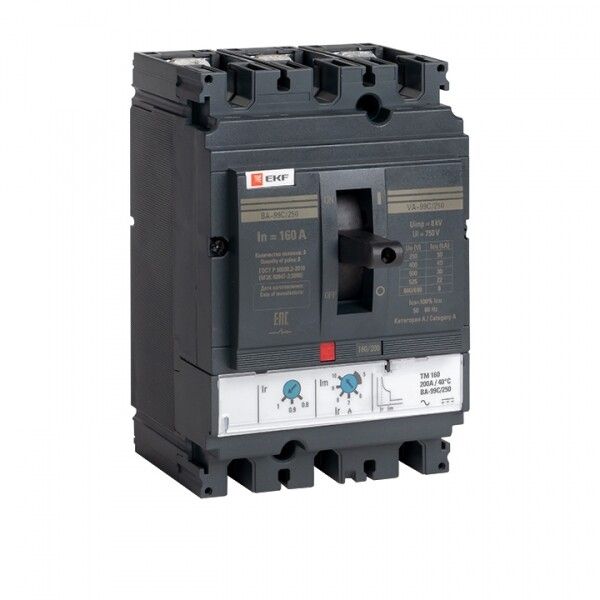

Автоматический выключатель ВА-99C 250/160А 3P 45кА EKF PROxima | mccb99C-250-160

Автоматический выключатель ВА-99C Compact NS PROxima от EKF - трёхполюсное устройство с номинальным током 160 А и отключающей способностью 45 кА, предназначенное для надёжной защиты промышленных электросетей от перегрузок и коротких замыканий. Устройство совмещает высокую коммутационную стойкость, компактность и возможность шинного монтажа, что делает его удобным решением для сборки распределительных щитов.

Назначение и область применения

Автоматический выключатель ВА-99C используется для редких оперативных включений и отключений нагрузки в нормальных условиях, а также для аварийной защиты электрических цепей. Применяется в промышленных электроустановках: на станках, конвейерах, системах вентиляции, насосных станциях и других объектах с высокими требованиями к надёжности. Подходит для установки в стандартные распределительные щиты благодаря компактному дизайну и возможности плотного расположения рядом с другими аппаратами.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальная отключающая способность: 45 кА
• Количество полюсов: 3
• Тип расцепителя: электромагнитный и тепловой (двухступенчатая защита)
• Уставка срабатывания магнитного расцепителя: 1600 А (кратно номинальному току 10×)
• Частота: 50 Гц
• Степень защиты: IP30 (защита от доступа к опасным частям и твёрдым предметам, но не от воды)
• Климатическое исполнение: УХЛ3 (работает при температурах от -40 C до +55 C)
• Тип подключения: болтовое соединение, шинное монтажное исполнение
• Способ управления: рычаг
• Наличие указателя расцепления: да (визуальное определение причины отключения)
• Моторный привод: есть (возможно удалённое управление)
• Вид привода: ручной (основной способ включения/выключения)
• Срок гарантии: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель ВА-99C монтируется на DIN-рейку или специальную монтажную плату. Подключение силовых проводников осуществляется через болтовые зажимы - требуется предварительная подготовка жил (обжим наконечников рекомендован). Устройство допускает установку вплотную к соседним аппаратам без снижения теплоотдачи. Шинное подключение позволяет легко интегрировать его в распределительные системы с медными или алюминиевыми шинами. Моторный привод обеспечивает дистанционное управление, но требует внешнего источника питания и согласования с системой автоматизации.

Безопасность и стандарты

ВА-99C соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2-2010, что гарантирует соответствие требованиям безопасности при работе в промышленных сетях. Наличие указателя расцепления позволяет быстро диагностировать причину отключения - перегрузка или КЗ. Устройство не создаёт радиопомех и устойчиво к грозовым перенапряжениям, что важно для работы в сложных электромагнитных средах. IP30 не защищает от влаги - установка возможна только внутри закрытых щитов.

Преимущества

• Исключительно высокое токоограничение - снижает ударные токи КЗ, продлевая срок службы всей сети и самого аппарата
• Компактные габариты позволяют экономить место в щите даже при плотной компоновке
• Двухступенчатая защита (тепловая + магнитная) обеспечивает точное срабатывание как при длительных перегрузках, так и при внезапных КЗ
• Поддержка моторного привода - удобно для автоматизированных систем
• Долгий срок гарантии (7 лет) свидетельствует о высокой надёжности конструкции

Ограничения применения

• Не предназначен для частых включений - применяется только при редких операциях (не более 1–2 раз в день)
• Степень защиты IP30 исключает использование вне герметичных щитов - нельзя устанавливать на открытых площадках или во влажных помещениях
• Отсутствие вспомогательных контактов - для сигнализации состояния потребуется внешнее оборудование
• Требует качественного монтажа: плохой контакт в болтовых зажимах может вызвать нагрев и отказ
• Не подходит для постоянного регулярного включения/отключения - для таких задач лучше использовать контакторы

Примеры использования

• Защита главного входа на промышленном участке с мощностью до 100 кВт
• Щитовая защита группы станков на заводе с высокими пусковыми токами
• Центральный автомат в распределительном щите технологической линии
• Комбинированная система с моторным приводом для дистанционного отключения при аварии

Практические советы

• Выбирая ВА-99C, проверьте посадочные размеры вашего щита - он рассчитан на стандартную DIN-рейку, но требует свободного места вокруг для теплоотвода
• При шинном подключении используйте медные шины с достаточным сечением - минимальное сечение для 160 А - 50 мм2
• Обязательно затягивайте болты зажимов моментом, указанном в руководстве; недостаточно затянутый контакт - частая причина выхода из строя
• Если нужна сигнализация отключения - установите внешний индикатор или модуль с вспомогательными контактами
• Для условий с частыми колебаниями напряжения или импульсными помехами - этот аппарат подходит идеально благодаря устойчивости к перенапряжениям
