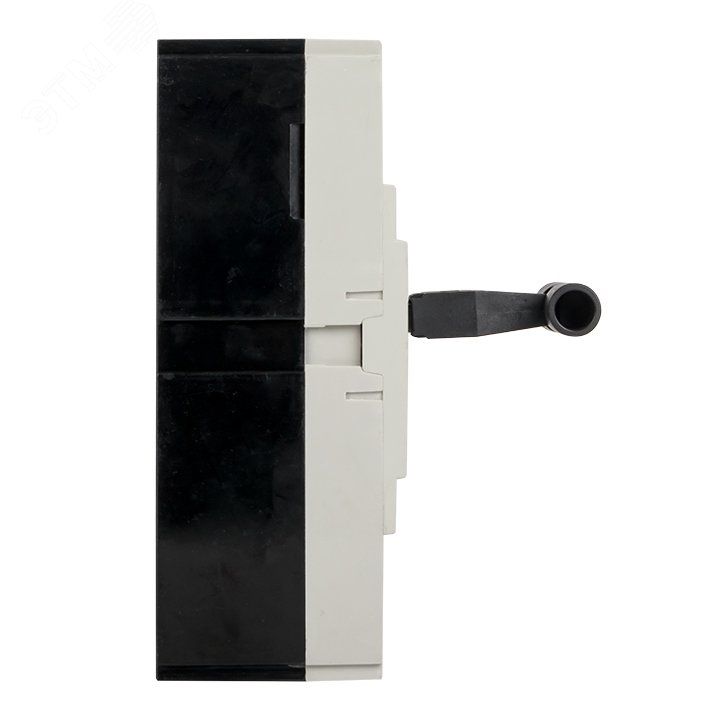

Выключатель автоматический ВА-99М 1250/1250А 3P 50кА с электронным расцепителем PROxima | mccb99-1250-1250me EKF

Автоматический выключатель ВА-99М 1250/1250А 3P 50кА с электронным расцепителем EKF предназначен для защиты мощных электрических цепей от перегрузок и коротких замыканий. Устройство применяется в промышленных распределительных щитах, особенно там, где требуется точная настройка порогов срабатывания и управление через внешний привод. Артикул mccb99-1250-1250me соответствует модели из серии PROxima.

Назначение и область применения

Выключатель ВА-99М используется для коммутации и защиты электрооборудования с высокими токами нагрузки - до 1250 А. Подходит для установки в главных распределительных щитах промышленных объектов: заводские линии, насосные станции, системы вентиляции, крупные конвейеры. Благодаря моторному приводу и возможности удалённого управления, он идеально встраивается в автоматизированные системы контроля.

Технические характеристики

• Номинальный ток: 1250 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Число полюсов: 3 - защищает три фазы трёхфазной сети;
• Номинальная отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Рабочее напряжение: 400–690 В переменного тока - совместим с сетями среднего класса напряжения;
• Настройка защиты от перегрузки: 850–1250 А - можно задать порог срабатывания в этом диапазоне под конкретную нагрузку;
• Защита от КЗ: 3400–17500 А - чувствительность к импульсным токам настраивается в широких пределах;
• Тип расцепителя: электронный - обеспечивает гибкую и точную настройку, отличается от базового термомагнитного аналога;
• Привод: моторный - позволяет управлять выключателем дистанционно, например, через PLC или пульт управления;
• Степень защиты IP30 - защита от доступа к опасным частям и твёрдыми предметами более 2,5 мм, но не от воды и пыли;
• Указатель расцепления: есть - наглядно показывает причину отключения (перегрузка или КЗ);
• Подключение: болтовое - требует надёжного затягивания контактных зажимов;
• Способ монтажа: на монтажную плату - устанавливается на жёсткую поверхность, не является шинным модулем;
• Вспомогательные контакты: отсутствуют - нельзя использовать для сигнализации состояния без доп. оборудования.

Совместимость и монтаж

Выключатель ВА-99М монтируется исключительно на монтажную плиту с отверстиями под крепёж. Для правильной установки необходимо соблюдать рекомендованное усилие затяжки болтов (не указано в данных, но следует руководствоваться документацией EKF). Моторный привод подключается отдельными кабелями - требуется наличие свободного места рядом для проводки. Поскольку нет встроенных вспомогательных контактов, для передачи сигналов в потребуется установка внешних реле или модулей расширения. Выключатель не рассчитан на DIN-рейку - использование в типовых щитках малой мощности невозможно.

Безопасность и стандарты

Произведён согласно требованиям ГОСТ Р 50030.2 и IEC 60947-2. Конструкция корпуса изготовлена из самозатухающего материала, что снижает риск распространения огня. Наличие указателя расцепления позволяет оператору быстро диагностировать причину отключения, минимизируя время простоя. IP30 не обеспечивает защиту от брызг и пыли - применение вне герметичных щитов возможно только в контролируемой среде.

Преимущества

• Электронный расцепитель даёт возможность точно настраивать времятоковые характеристики - важнее для сложных технологических процессов, чем обычные тепловые расцепители;
• Широкий диапазон настройки КЗ (до 17,5 кА) покрывает большинство аварийных режимов в промышленных сетях;
• Моторный привод позволяет реализовать дистанционное включение/выключение - удобно для удалённых или труднодоступных участков;
• Фиксация положения рукоятки и индикация причины отключения повышают безопасность обслуживания;
• Моноблоковая конструкция снижает вероятность механических отказов и упрощает сервисное обслуживание.

Ограничения применения

• Не предназначены для работы во взрывоопасных зонах - отсутствует сертификат Ex;
• IP30 запрещает установку в помещениях с повышенной влажностью, пылью или возможностью попадания жидкости;
• Отсутствие вспомогательных контактов усложняет интеграцию в SCADA-системы - нужен внешний интерфейс;
• Монтаж на плату требует специализированного щита - не подходит для стандартных DIN-корпусов;
• Номинальное напряжение выше 690 В недопустимо - превышение вызовет пробой изоляции.

Примеры использования

• Главный входной автомат в распределительном щите цеха с несколькими двигателями суммарной мощностью >500 кВт;
• Щит питания CNC-станков, где необходима точная настройка тока срабатывания под профиль нагрузки;
• Линия подачи энергии к компрессорной установке с частотным преобразователем - здесь важно избежать ложных срабатываний;
• Объекты с дистанционным управлением: автоматические насосные станции, где включение происходит по команде с сервера.

Практические советы

• Перед первым включением обязательно проверьте настройки расцепителя - они заводе установлены на максимум (1250 А / 17,5 кА), что может не подходить вашей нагрузке;
• При использовании моторного привода убедитесь, что источник управления имеет достаточную мощность и правильно поляризованный выход;
• Проверяйте момент затяжки болтов - слишком слабый контакт увеличивает нагрев, слишком сильный - деформирует зажим;
• Для интеграции в АСУ ТП используйте внешние вспомогательные реле типа RSL-12 или аналоги;
• Не устанавливайте выключатель в условиях температур ниже –25C или выше +60C - заявленный рабочий диапазон не указан, но по опыту серии PROxima лучше сохранять в рамках +5…+40C;
• Регулярно проверяйте состояние контактов и механизмов - даже при хорошей защите, после нескольких тысяч срабатываний требуется осмотр.
