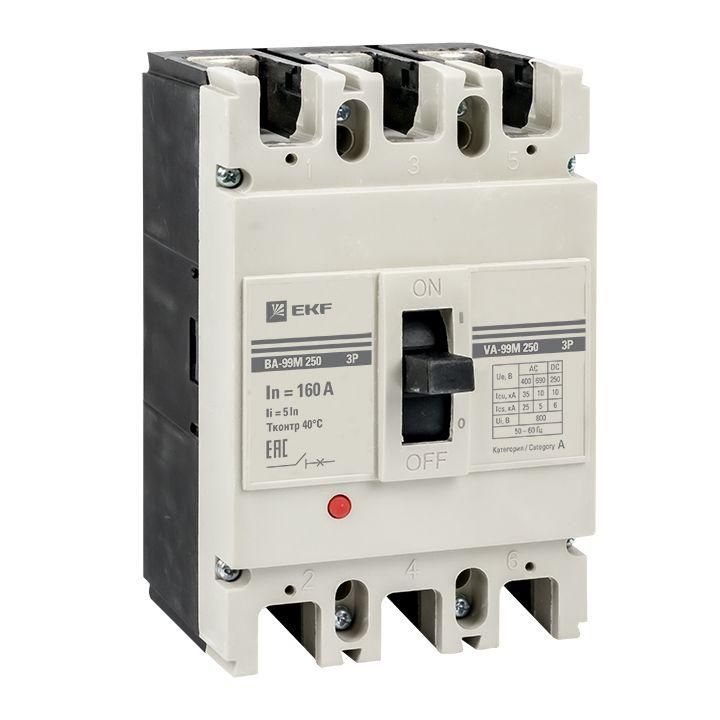

Выключатель автоматический ВА-99М 250/250А 4P 5In 35кА EKF PROxima | mccb99-4P5In250-250m

Автоматический выключатель ВА-99М 250/250А 4P 5In 35кА от EKF - надёжное коммутационное устройство для защиты четырёхпроводных сетей до 690 В. Выполнен в компактном моноблоке с возможностью установки на монтажную плату, подходит для промышленных объектов, где требуется высокая отключающая способность и точная настройка защиты. Артикул mccb99-4p5in250-250m соответствует серии PROxima.

Назначение и область применения

Выключатель ВА-99М 250/250А 4P 5In 35кА предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в распределительных щитах промышленных объектов: на входе в оборудование, у станков, конвейеров, насосных групп и других мощных потребителей. Подходит для сетей с напряжением 400–690 В переменного тока, особенно там, где требуется высокая отключающая способность - до 35 кА.

Технические характеристики

• Номинальный ток: 250 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Четыре полюса - защищает три фазы и ноль одновременно; подходит для трёхфазных систем с нулевым проводником;
• Номинальная отключающая способность: 35 кА - способен безопасно прервать ток короткого замыкания до этой величины;
• Номинальное напряжение: 400–690 В - работает в промышленных сетях среднего и высокого класса напряжений;
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную - от внезапных скачков тока;
• Настройка защиты от перегрузки: жёстко задана на 250 А - нельзя изменить, только для этого значения тока;
• Защита от короткого замыкания: настроена на 5In = 1250 А (5 × 250 А);
• Привод: ручной рычажковый - управление через физическое перемещение рукоятки;
• Монтаж: на монтажную плату - крепится болтами к металлической поверхности, не требует DIN-рейки;
• Степень защиты IP30 - предохраняет от доступа пальцев и твердых предметов, но не защищён от воды и пыли;
• Имеет моторный привод - позволяет удалённо включать/выключать устройство через внешний сигнал;
• Указатель расцепления - визуально показывает причину отключения (перегрузка или КЗ);
• Независимый расцепитель - даёт возможность отключить выключатель по команде с внешней системы (например, аварийной кнопки);
• Подключение силовых проводов: болтовое - требует затяжки гаечным ключом, обеспечивает прочный контакт;
• Количество вспомогательных контактов: 0 - нет сигнализации состояния включения/отключения для систем автоматизации;
• Конструкция: цельный моноблок с термостойким корпусом, не поддерживающим горение.

Совместимость и монтаж

Выключатель ВА-99М 250/250А 4P 5In 35кА монтируется исключительно на монтажную плату - не совместим с DIN-рейками. Для установки необходима металлическая пластина с отверстиями под крепёж. Диаметр отверстий под болты указан в чертежах производителя - перед монтажом проверьте соответствие. Болтовые зажимы рассчитаны на медные шины или кабели сечением до 70 мм2. Моторный привод подключается отдельными проводами - используйте кабель сечением не менее 1,5 мм2. Убедитесь, что место установки имеет достаточное пространство вокруг устройства для теплоотвода - минимальный зазор 50 мм с каждой стороны.

Безопасность и стандарты

Выключатель ВА-99М соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция корпуса изготовлена из самозатухающего материала, не распространяющего горение. Наличие указателя расцепления и тест-кнопки повышает безопасность обслуживания. IP30 не обеспечивает защиту от брызг и пыли - не применяйте в сырых, пыльных или открытых помещениях без дополнительной защиты.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для мест с большими токами КЗ, типичными для промышленных сетей;
• Жёсткая настройка защиты - снижает риск неквалифицированной регулировки, повышает надёжность;
• Встроенная тест-кнопка - позволяет проверить работоспособность механизма без демонтажа;
• Моторный привод - обеспечивает дистанционное управление, удобно для автоматизированных систем;
• Цельный моноблок - минимизирует вероятность отказа из-за плохого контакта между частями;
• Указатель положения - сразу видно, почему произошло отключение - важный фактор для быстрого восстановления работы.

Ограничения применения

• Не предназначен для использования в условиях повышенной влажности, запылённости или на улице - IP30 недостаточно;
• Нет вспомогательных контактов - невозможно подключить к системам контроля и SCADA без внешних модулей;
• Фиксированная настройка защиты от перегрузки - нельзя адаптировать под меньший ток, даже если нагрузка ниже 250 А;
• Требуется монтаж на плату - не подходит для стандартных щитов с DIN-рейками;
• Нет возможности подключения кабелей больше 70 мм2 - ограничивает применение в очень крупных установках.

Примеры использования

• Главный ввод в промышленный цех с трёхфазным питанием 400 В;
• Щит питания группы станков с суммарной мощностью около 100 кВт;
• Распределительный пункт на заводе с высоким уровнем токов КЗ;
• Система управления насосной станцией с дистанционным отключением через моторный привод.

Практические советы

• Перед первым включением проверьте затяжку болтов - слабый контакт вызывает нагрев и выход из строя;
• При использовании моторного привода убедитесь, что источник питания соответствует заявленным параметрам (обычно 24 В постоянного тока);
• Тест-кнопка активируется только при включенном состоянии - не пытайтесь её использовать при отключении;
• Если система требует сигнализации состояния, установите отдельный реле-контроллер или используйте другой тип автомата с вспомогательными контактами;
• При замене старого автомата - обязательно сверьте габариты и расположение крепёжных отверстий, чтобы не менять всю плату.
