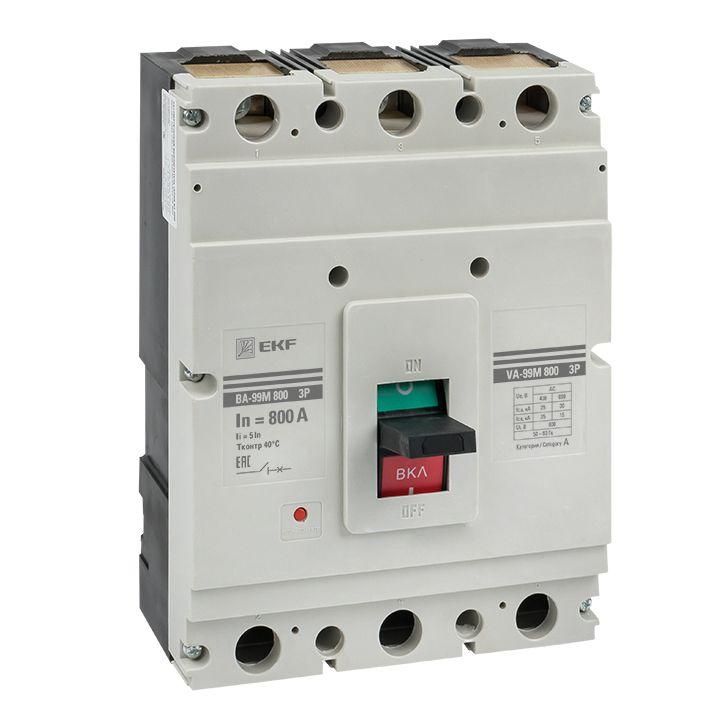

Выключатель автоматический ВА-99М 800/800А 3P 5In 50кА EKF PROxima | mccb99-3P5In800-800m

Автоматический выключатель ВА-99М 800/800А 3P 5In 50кА от EKF - надёжное коммутационное устройство для защиты мощных трёхфазных цепей до 800 А. Выполнен в компактном моноблоке, предназначен для установки на монтажную плату и применяется в распределительных щитах промышленных объектов.

Назначение и область применения

Выключатель ВА-99М 800/800А 3P 5In 50кА защищает электрические сети от перегрузок и коротких замыканий. Подходит для использования в промышленных распределительных устройствах: на входе в цеховые щиты, у питаемых станков, конвейеров, насосных групп и других нагрузок с высокими токами. Устройство обеспечивает безопасное отключение при аварийных режимах, предотвращая повреждение оборудования и возгорание.

Технические характеристики

• Номинальный ток: 800 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Количество полюсов: 3 - защита всех трёх фаз одновременно;
• Номинальная отключающая способность: 50 кА - способность гасить дугу при крупных КЗ, что соответствует требованиям для промышленных сетей;
• Номинальное напряжение: 400–690 В - работает в трёхфазных сетях переменного тока, включая системы 400 В и 660 В;
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную - от внезапных КЗ;
• Диапазон настройки защиты от перегрузки: 800 А - фиксированная настройка, не регулируемая;
• Диапазон срабатывания КЗ: 4000 А - магнитный расцепитель сработает при токе выше этого значения;
• Степень защиты IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды и пыли; подходит только для установки внутри закрытых щитов;
• Способ монтажа: на монтажную плату - крепится болтами к жёсткой поверхности, не требует DIN-рейки;
• Тип привода: ручной - управление осуществляется рычажком;
• Указатель расцепления: есть - визуально показывает, что выключатель отключился из-за аварии;
• Дополнительный расцепитель: независимый - позволяет удалённо отключить устройство по сигналу (например, от системы безопасности);
• Подключение силовых контактов: болтовое - требуется затяжка кабелей гаечными ключами;
• Моторный привод: опционально - можно заказать дополнительно для дистанционного управления;
• Вспомогательные контакты: отсутствуют - нельзя использовать для сигнализации состояния в системах автоматизации.

Совместимость и монтаж

Выключатель ВА-99М 800/800А 3P 5In 50кА монтируется исключительно на монтажную плату. Для установки необходима прочная металлическая или композитная пластина с отверстиями под крепёж. Диаметр отверстий должен соответствовать размерам базы устройства - рекомендуется использовать чертежи от EKF. Болтовые зажимы рассчитаны на медные кабели сечением до 185 мм2. Перед подключением обязательно проверьте соответствие сечения кабеля и момент затяжки - указаны в руководстве производителя. Монтаж допускается только в сухих помещениях, где температура не выходит за пределы –25…+40 C.

Безопасность и стандарты

Выключатель ВА-99М соответствует ГОСТ Р 50030.2 и IEC 60947-2. Конструкция корпуса изготовлена из самозатухающего термостойкого материала, не поддерживающего горение. Наличие указателя расцепления и тестовой кнопки повышает безопасность обслуживания. Отключение при КЗ происходит за доли секунды благодаря продвинутой системе дугогашения. Однако IP30 не обеспечивает защиту от брызг и пыли - использование вне герметичных щитов запрещено.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для сложных промышленных сетей с большими токами КЗ;
• Фиксированный номинальный ток 800 А - исключает случайную настройку, снижает риск ошибок при обслуживании;
• Наличие независимого расцепителя - даёт возможность интеграции в системы АСУ ТП и аварийного отключения;
• Указатель положения и кнопка «Тест» - позволяют оперативно диагностировать причину отключения без вскрытия;
• Компактный моноблок - экономит место в щите, упрощает сборку.

Ограничения применения

• Не подходит для установки на DIN-рейку - требует специальной монтажной платы;
• Отсутствие вспомогательных контактов - невозможно передать сигнал “вкл/выкл” в систему контроля;
• IP30 - нельзя применять во влажных, пыльных или наружных условиях;
• Фиксированная настройка защиты - нельзя адаптировать порог перегрузки под изменяющуюся нагрузку;
• Только ручное управление - без моторного привода не реализуется дистанционное включение/отключение.

Примеры использования

• Главный ввод в распределительный щит цеха с мощностью более 300 кВт;
• Защита частотного преобразователя на конвейере с пусковыми токами до 6000 А;
• Щит питания группы насосов в водопроводной станции;
• Линия питания печи или сварочного аппарата с импульсными нагрузками.

Практические советы

• Перед установкой проверьте, что сечение кабеля соответствует 800 А - используйте медные жилы минимум 150–185 мм2;
• Затягивайте болты равномерно и с усилием, указанным в документации - недостаточная затяжка вызывает нагрев;
• Если нужна дистанционная командировка - выбирайте версию с моторным приводом (заказывается отдельно);
• Проверяйте работу кнопки «Тест» ежеквартально - она контролирует исправность механической части расцепителя;
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы терморасцепителя;
• Для систем с автоматическим управлением учтите отсутствие вспомогательных контактов - потребуется внешнее реле.
