Выключатель автоматический ВА21-29В-340010-63А-12Iн-690AC-У3 | 102750 КЭАЗ

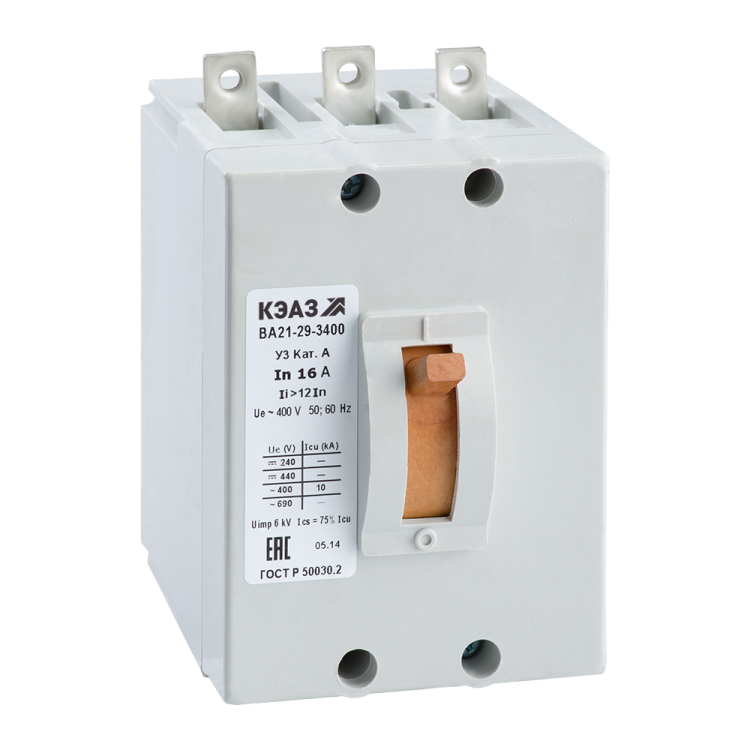

Автоматический выключатель ВА21-29В-340010-63А-12Iн-690AC-У3 от КЭАЗ - трёхполюсный выключатель в литом корпусе, рассчитанный на работу в сетях переменного тока до 690 В и током до 63 А. Он обеспечивает надёжную защиту от перегрузок и коротких замыканий, подходит для стационарной установки на монтажной плате в условиях широкого температурного диапазона.

Назначение и область применения

Выключатель ВА21-29В-340010-63А-12Iн-690AC-У3 предназначен для коммутации и защиты электрических цепей переменного тока. Он отключает питание при перегрузках и коротких замыканиях, а также позволяет вручную включать и отключать нагрузку. Применяется в силовых щитах, распределительных устройствах, на производствах с высокими требованиями к надёжности - например, на станках, конвейерах, насосных станциях и других объектах с индустриальной нагрузкой.

Технические характеристики

• Номинальное напряжение: 690 В AC
• Номинальный ток: 63 А
• Количество полюсов: 3
• Номинальная отключающая способность: 20 кА
• Род тока: переменный (AC), частота 50/60 Гц
• Тип расцепителя: электромагнитный с гидравлическим замедлением
• Уставка срабатывания магнитного расцепителя: 12Iн (756 А)
• Диапазон настройки защиты от перегрузки: фиксированная уставка 63 А
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Климатическое исполнение: У3 (работает при температуре от -40 C до +60 C)
• Максимальное сечение кабеля: 25 мм2
• Тип подключения: винтовые зажимы
• Количество вспомогательных контактов: 0
• Наличие дугогасительной камеры: 3 (по одному на каждый полюс)
• Способ монтажа: на монтажную плиту
• Крепление: винтовое
• Тип элемента управления: рычажковый переключатель
• Вид привода: ручной
• Нормативный документ: ГОСТ P 50030.2-2010

Совместимость и монтаж

Выключатель ВА21-29В-340010-63А-12Iн-690AC-У3 имеет стационарное исполнение и монтируется на специальную монтажную плату с помощью винтов. Подключение проводов осуществляется через винтовые зажимы - допускаются медные жилы сечением до 25 мм2. Для правильной установки необходимо соблюдать момент затяжки винтов, указанный в руководстве производителя. Отсутствие вспомогательных контактов исключает возможность удалённого контроля состояния аппарата. Монтаж возможен только в закрытых щитах с уровнем защиты не ниже IP20.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ P 50030.2-2010, который гармонизирован с международным стандартом IEC 60947-2. Сертифицирован в реестре РЭП (код РЭ-2516/20). Конструкция обеспечивает безопасную работу благодаря наличию трёх автономных дугогасительных камер, предотвращающих распространение дуги. Наличие гидравлического замедления в расцепителе снижает риск повреждения контактов при отключении больших токов.

Преимущества

• Высокая отключающая способность (20 кА) - подходит для сетей с большими токами КЗ
• Гидравлическое замедление в магнитном расцепителе - продлевает срок службы контактов
• Широкий диапазон рабочих температур (-40…+60 C) - работает в суровых климатических условиях
• Литой корпус - прочный, герметичный, защищает внутренние компоненты от механических воздействий
• Фиксированная уставка защиты - не требует настройки после установки

Ограничения применения

• Не предназначен для работы в открытых помещениях или местах с повышенной запылённостью - степень защиты IP20 не обеспечивает защиту от пыли и брызг
• Отсутствуют вспомогательные контакты - нельзя использовать для сигнализации положения или дистанционного управления
• Не поддерживает модульную систему - невозможно установить дополнительные функции (например, дифференциальную защиту)
• Только ручное управление - не совместим с автоматическими системами управления без внешних устройств
• Фиксированный порог срабатывания по КЗ (12Iн = 756 А) - нельзя изменить чувствительность защиты

Примеры использования

• Защита главного входа на промышленном станке мощностью до 40 кВт
• Распределительный щит на заводе с напряжением 400–690 В
• Щитовая на тепловой станции или насосной будке в холодном климате
• Цепи питания крупных конвейеров, компрессоров, вентиляторов

Практические советы

• При выборе автомата убедитесь, что расчетный ток КЗ в вашей сети не превышает 20 кА - иначе аппарат не сможет отключить аварию.
• Используйте только медные кабели сечением до 25 мм2; алюминиевые жилы не рекомендованы из-за риска ослабления контакта.
• Проверьте соответствие монтажной платы - выключатель ВА21-29В-340010-63А-12Iн-690AC-У3 крепится винтами, а не на DIN-рейку.
• При работе в условиях низких температур (ниже -20 C) перед первым включением дайте аппарату прогреться до комнатной температуры.
• Не используйте этот автомат там, где требуется сигнал о состоянии (вкл./выкл.) - он не имеет вспомогательных контактов.
