Выключатель автоматический ВА21-29В-341110-16А-6Iн-690AC-У3 | 100446 КЭАЗ

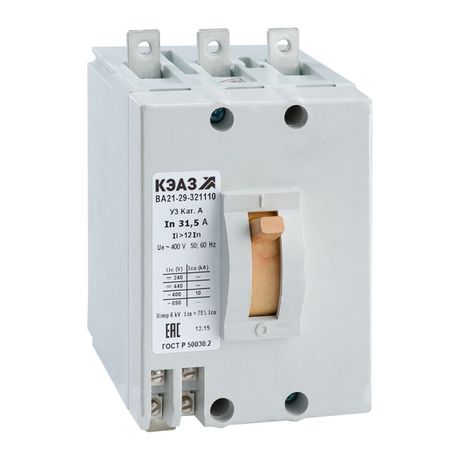

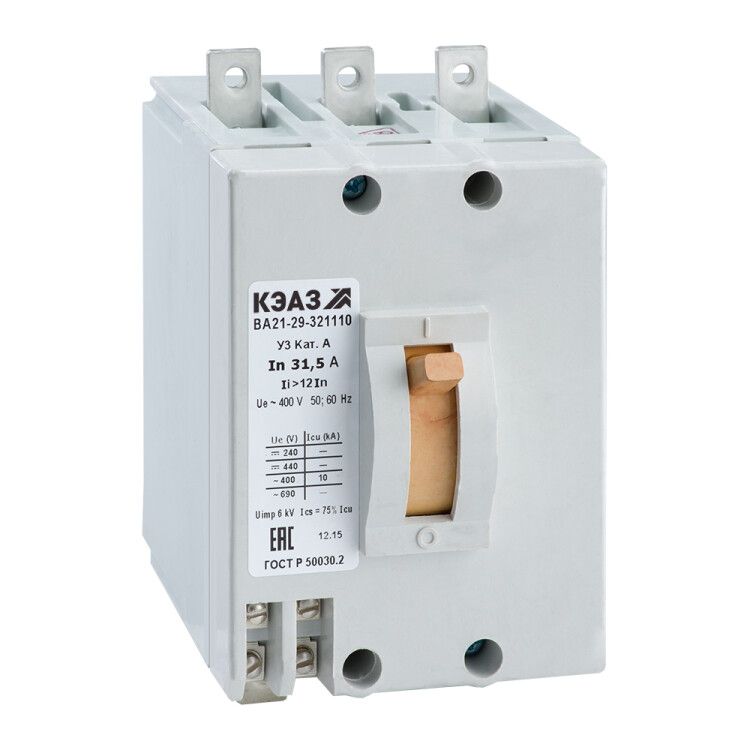

Автоматический выключатель ВА21-29В-341110 У3 690В AC от КЭАЗ - трёхполюсный прибор в литом корпусе для защиты электрических цепей от перегрузок и коротких замыканий. Номинальный ток 16 А, отключающая способность 20 кА, уставка магнитного расцепления 6Iн. Подходит для стационарной установки на монтажную плату в промышленных системах переменного тока.

Назначение и область применения

Выключатель ВА21-29В-341110 У3 690В AC предназначен для безопасного включения и отключения электрических цепей при нормальной нагрузке, а также для аварийного отключения при перегрузках и коротких замыканиях. Применяется в силовых щитах, пультах управления, на производственных линиях, в станках, насосных и вентиляционных системах. Особенно эффективен там, где требуется надёжная защита от высоких токов КЗ и частые ручные операции включения-выключения.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 690 В переменного тока (AC)
• Количество полюсов: 3
• Номинальная отключающая способность: 20 кА
• Тип расцепителя: электромагнитный с гидравлическим замедлением
• Уставка срабатывания магнитного расцепителя: 6Iн (96 А)
• Диапазон настройки защиты от перегрузки: фиксированная - 16 А
• Частота: 50/60 Гц
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Климатическое исполнение: У3 (для умеренного климата, с возможностью работы при температуре от -40 C до +60 C)
• Максимальное сечение кабеля: 25 мм2
• Количество переключающих контактов: 2
• Наличие дугогасительной камеры: 3 (по одному на каждый полюс)
• Тип подключения: винтовое
• Тип элемента управления: рычажковый
• Способ монтажа: на монтажную плату
• Крепление: винтовое
• Привод: ручной
• Наличие задержки срабатывания: да (гидравлическая задержка для предотвращения ложных срабатываний при кратковременных бросках тока)
• Нормативный документ: ГОСТ P 50030.2-2010

Совместимость и монтаж

Выключатель ВА21-29В-341110 У3 690В AC рассчитан на стационарную установку на монтажную плату. Для монтажа требуются отверстия под винты крепления - размеры соответствуют стандартным габаритам серии ВА21. Подключение проводов осуществляется через винтовые зажимы, допускающие сечения от 0,5 до 25 мм2. Рекомендуется использовать медные жилы с наконечниками для обеспечения надёжного контакта. Монтаж следует выполнять в закрытых щитах с соблюдением минимальных зазоров между приборами. Не рекомендуется устанавливать рядом с источниками тепла выше +60 C.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ P 50030.2-2010, что гарантирует соответствие европейским стандартам IEC 60947-2. Сертифицирован в реестре РЭП (код РЭ-2516/20). Конструкция имеет три дугогасительные камеры, обеспечивающие безопасное гашение дуги при отключении больших токов. Защита IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от внешних воздействий - устройство необходимо устанавливать внутри электрощита.

Преимущества

• Фиксированная уставка защиты от перегрузки (16 А) - не требует настройки, снижает риск ошибок при обслуживании.
• Гидравлическое замедление срабатывания магнитного расцепителя - предотвращает ложные отключения при пусковых токах двигателей.
• Высокая отключающая способность (20 кА) - обеспечивает надёжную работу даже в сетях с большими потенциальными токами КЗ.
• Широкий диапазон рабочих температур (-40…+60 C) - позволяет применять в холодных и жарких условиях, включая открытые площадки в закрытых щитах.
• Литой корпус из прочного композитного материала - устойчив к механическим повреждениям и химическим воздействиям.

Ограничения применения

• Не предназначен для установки вне электрощита - степень защиты IP20 не защищает от пыли, влаги и внешнего доступа.
• Нельзя использовать в цепях постоянного тока - только для переменного тока 50/60 Гц.
• Отсутствует возможность регулировки порога срабатывания по перегрузке - уставка фиксирована на 16 А, что ограничивает гибкость применения в цепях с другими значениями тока.
• Не поддерживает дистанционное управление - только ручной привод.
• Не совместим с модульными DIN-рейками - монтаж только на монтажную плату, требует специального места в щите.

Примеры использования

• Защита трёхфазного двигателя мощностью до 7–8 кВт в промышленном оборудовании.
• Отключение питания конвейерной линии при аварийной ситуации.
• Распределительный щит на заводе с высокой вероятностью возникновения КЗ из-за короткого замыкания в кабельных трассах.
• Щитовая в холодильном цеху с экстремально низкими зимними температурами - благодаря исполнению У3 и диапазону -40…+60 C.

Практические советы

• При подключении используйте наконечники на проводах сечением более 10 мм2 - это повысит долговечность контакта и снизит нагрев.
• Проверьте соответствие сечения кабеля максимальному значению 25 мм2 - превышение может вызвать перегрев и выход устройства из строя.
• Избегайте установки рядом с источниками вибраций - хотя корпус прочный, длительная вибрация может ослабить винтовые соединения.
• При замене старого автомата проверьте, чтобы новый ВА21-29В-341110 имел аналогичные габариты и тип крепления - серия ВА21 совместима с ранее установленными моделями этой же серии.
• Не пытайтесь ремонтировать устройство самостоятельно - внутренние механизмы герметично запаяны; при отказе заменяйте полностью.
