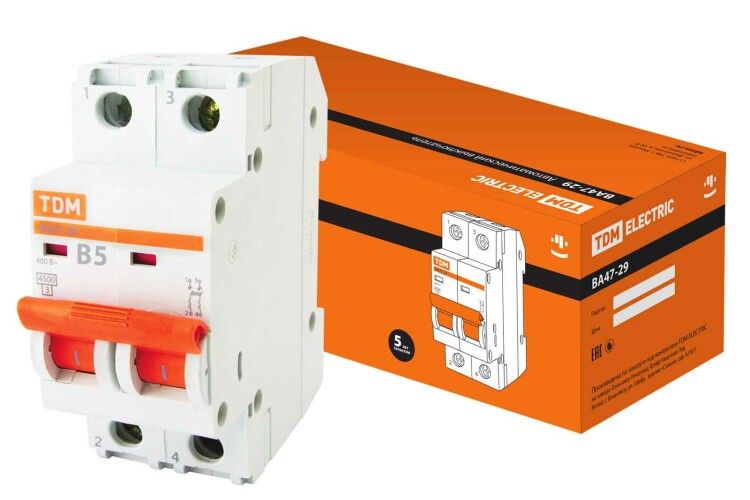

Выключатель автоматический ВА47-29 двухполюсный 5А 4,5кА характеристика В - SQ0206-0021 TDM

Автоматический выключатель ВА47-29 5А 4,5кА характеристика В от TDM ELECTRIC предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых и общественных сетях. Этот двухполюсный аппарат обеспечивает надёжное отключение цепи при аварийных ситуациях, сохраняя целостность оборудования и безопасность пользователей.

Назначение и область применения

Автоматический выключатель ВА47-29 5А 4,5кА характеристика В используется в качестве вводного или группового автомата в распределительных щитках жилых домов, офисов, школ и других общественных зданий. Подходит для защиты освещения, розеточных групп и маломощного электрооборудования. Двухполюсная конструкция позволяет одновременно отключать фазу и ноль - это важно для соблюдения требований безопасности при обслуживании и ремонте.

Технические характеристики

• Номинальный ток: 5 А - максимальный постоянный ток, который автомат может проводить без отключения;
• Категория отключения: B - чувствителен к кратковременным перегрузкам, идеально подходит для бытовых нагрузок с низкими пусковыми токами (например, светильники, зарядные устройства);
• Предельная коммутационная способность: 4,5 кА - максимальный ток короткого замыкания, который автомат способен безопасно отключить;
• Число полюсов: 2 - отключает одновременно фазный и нулевой проводник;
• Модульная ширина: 17,5 мм - занимает один стандартный модуль на DIN-рейке;
• Корпус: изготовлен из самозагасающегося пластика, не поддерживающего горение - повышает пожарную безопасность.

Совместимость и монтаж

Автоматический выключатель ВА47-29 5А 4,5кА характеристика В устанавливается на стандартную DIN-рейку шириной 35 мм. Клеммы предназначены для подключения медных проводов сечением до 2,5 мм2. Для правильной работы необходимо затягивать винты с усилием, соответствующим рекомендациям производителя - переусиливать нельзя, чтобы не повредить контактную группу. Устройство совместимо со всеми типами щитов, где применяются модульные автоматы серии ВА47-29.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50345-2010 (IEC 60898-1) для автоматических выключателей для защиты бытовых и аналогичных установок. Наличие механического индикатора положения контактов (включено/отключено) позволяет визуально определить состояние автомата без тестирования. Корпус выполнен из материала, не поддерживающего горение, что снижает риск распространения пламени при внутреннем пробое.

Преимущества

• Узкая конструкция (17,5 мм) экономит место в щите - удобно при компактном монтаже;
• Ярко выраженный индикатор положения контакта - легко определить, включен автомат или сработал;
• Высокая коммутационная способность (4,5 кА) гарантирует надёжное отключение даже при значительных токах КЗ;
• Стандартная серия ВА47-29 - совместим с другими устройствами этой же линейки от TDM ELECTRIC.

Ограничения применения

Не следует использовать автоматический выключатель ВА47-29 5А 4,5кА характеристика В для защиты мощных двигателей, сварочного оборудования или другого оборудования с высокими пусковыми токами - для таких задач требуется категория C или D. Также он не предназначен для частого ручного включения/выключения - это сокращает срок службы механизма. Не используйте в условиях повышенной влажности без дополнительной герметизации - IP-защита не указана, значит, устройство не рассчитано на открытые площадки или помещения с постоянным конденсатом.

Примеры использования

• Групповой автомат для розеток на кухне в квартире;
• Вводной автомат в этажном щите многоквартирного дома;
• Защита осветительной группы в офисе или учебном классе;
• Щитовая защита для системы видеонаблюдения или домашней сети.

Практические советы

• Выбирая автомат ВА47-29 5А 4,5кА характеристика В, проверьте соответствие сечения провода - для 5 А достаточно 2,5 мм2 меди;
• При установке в щиток с несколькими автоматами - располагайте его рядом с другими устройствами той же категории B для единообразия защиты;
• Перед первым включением убедитесь, что все подключённые потребители исправны - срабатывание может указывать на КЗ в цепи;
• Регулярно проверяйте индикатор положения: если он находится в среднем положении (между “I” и “O”), автомат сработал - найдите причину перед повторным включением.
