Выключатель автоматический 100А 1200Im ВА57-31-341810 УХЛ3 690В AC НР=230В AC/220В DC КЭАЗ 108474

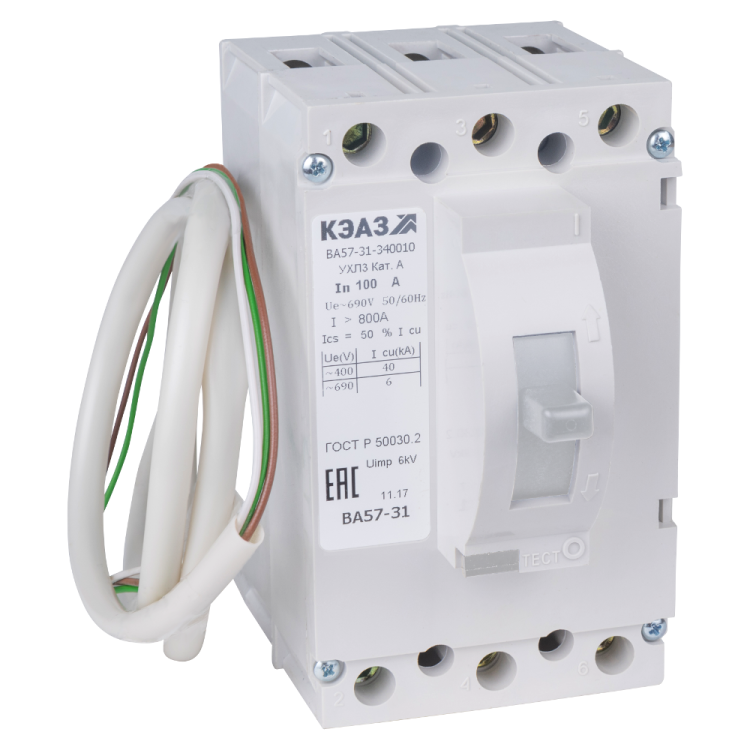

Автоматический выключатель ВА57-31-341810-100А-1200-690AC-НР230AC/220DC-УХЛ3 от КЭАЗ - трёхполюсный выключатель в литом корпусе, рассчитанный на работу в сетях до 690 В переменного и 220 В постоянного тока. Подходит для защиты силовых цепей с током до 100 А, обеспечивает надёжное отключение при перегрузках и коротких замыканиях, а также управление через внешний независимый расцепитель. Артикул 108474 соответствует серийному решению ВА57.

Назначение и область применения

Выключатель ВА57-31-341810-100А-1200-690AC-НР230AC/220DC-УХЛ3 предназначен для защиты электрических цепей от:

• токов перегрузки - при длительном превышении номинального тока;
• токов короткого замыкания - при внезапных скачках до 1200 А;
• нормального коммутирования - включений и отключений нагрузки, не чаще нескольких раз в день.

Используется в промышленных системах: питающих станки, конвейеры, насосы, системы вентиляции, распределительные щиты. Применяется там, где требуется высокая отключающая способность и устойчивость к колебаниям температуры.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может проводить без срабатывания защиты.
• Номинальное напряжение: до 690 В AC / 220 В DC - работает в сетях переменного и постоянного тока.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 40 кА - способен безопасно прервать ток короткого замыкания до 40 тысяч ампер.
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки) - двойная защита без необходимости внешних устройств.
• Уставка магнитного расцепления: 1200 А - сработает при токе выше этого значения, даже при кратковременных импульсах.
• Диапазон настройки тепловой защиты: 100 А - жёстко задана, не регулируется.
• Частота: 50/60 Гц - совместим с сетями России и большинства стран.
• Степень защиты IP20: предохраняет от доступа пальцев и крупных предметов, но не от пыли и воды - требует установки внутри закрытого шкафа.
• Климатическое исполнение УХЛ3: работает при температурах от -60 C до +40 C - подходит для холодных помещений, неотапливаемых зданий, наружных щитов с обогревом.
• Максимальное сечение кабеля: 50 мм2 - позволяет подключать мощные медные или алюминиевые провода.
• Дополнительный расцепитель: НР230AC/220DC - позволяет удалённо отключить выключатель по сигналу от внешнего устройства (например, аварийной кнопки или PLC).
• Вспомогательные контакты: 3 шт. - используются для сигнализации состояния (включен/выключен) или блокировки других цепей.
• Подключение: винтовое - надёжное, требует правильного затягивания моментом.
• Способ монтажа: на монтажную плату - не на DIN-рейку, хотя сам корпус имеет возможность крепления винтами к панели.
• Привод: ручной рычажковый - включение/отключение вручную, видимое положение.
• Дугогасительная камера: 3 секции - гасит дугу при отключении под нагрузкой, продлевает срок службы контактов.

Совместимость и монтаж

Выключатель ВА57-31-341810-100А-1200-690AC-НР230AC/220DC-УХЛ3 не монтируется на стандартную DIN-рейку. Он предназначен для установки на монтажную плиту или панель с отверстиями под винты. Для монтажа необходимо:

• вырезать отверстие по контуру корпуса (размеры указаны в чертежах КЭАЗ);
• закрепить выключатель четырьмя винтами (не входят в комплект);
• подключить фазы и ноль (если есть) к верхним и нижним клеммам;
• подсоединить провода к выводам дополнительного расцепителя и вспомогательных контактов - сечением до 2,5 мм2.

Не используйте кабели с сечением более 50 мм2 - возможен перегрев и повреждение клемм. Перед первым включением проверьте затяжку всех винтов - рекомендованное усилие 1,5–2,0 Нм.

Безопасность и стандарты

Выключатель соответствует требованиям:

• ГОСТ Р 50030.2 - российская версия международного стандарта IEC 60947-2 для автоматических выключателей;
• ТУ 3422-037-05758109-2011 - технические условия КЭАЗ на данную модель;
• Регистрационный номер в Реестре Электрооборудования (РЭП): РЭ-2510/20 - официально разрешён к применению в РФ.

Обеспечивает класс безопасности II - изолированный корпус, не требует заземления самого аппарата. Однако всё оборудование, куда он установлен, должно быть правильно заземлено.

Преимущества

• Высокая отключающая способность (40 кА) - подходит для сложных промышленных объектов с большой короткозамкнутой мощностью.
• Жёсткая настройка защиты - исключает случайную изменение порогов, что важно в условиях повышенной вибрации или запылённости.
• Наличие независимого расцепителя - даёт возможность интеграции в системы автоматизации (PLC, SCADA).
• Устойчивость к экстремальным температурам (-60…+40 C) - работает в суровых климатических условиях без снижения надёжности.
• Трёхполюсная конструкция с единым приводом - гарантирует одновременное отключение всех фаз, исключает риск работы на двух фазах.

Ограничения применения

• Не предназначен для частого коммутирования - не более 10–15 включений в час. Для частых операций нужен контактор.
• IP20 - нельзя использовать в открытых помещениях, на улице, в сырых местах без дополнительной защиты (шкаф IP54/IP65).
• Фиксированная уставка тепловой защиты - нельзя настроить ниже или выше 100 А. Если нужна другая величина - выбирайте другую модификацию.
• Отсутствие DIN-крепления - не подходит для типовых щитов с рейками. Требует специальной панели.
• Напряжение дополнительного расцепителя - только 230 В AC или 220 В DC. Совместимость с другими напряжениями (например, 24 V DC) невозможна без преобразователя.

Примеры использования

• Защита главного входа в цех с током потребления до 100 А - отключает при КЗ на оборудовании.
• Щит питания конвейерной линии - срабатывает при перегрузке двигателя, предотвращая выход из строя редуктора.
• Система аварийного отключения - независимый расцепитель активируется при срабатывании пожарной сигнализации.
• Холодильный комплекс на складе - работает при минусовых температурах в неотапливаемом помещении благодаря исполнению УХЛ3.

Практические советы

• При замене старого автомата - сверьте сечение кабелей и тип подключения. Выключатель ВА57-31-341810-100А-1200-690AC-НР230AC/220DC-УХЛ3 требует точного соблюдения момента затяжки.
• Если используется дополнительный расцепитель - проверьте соответствие напряжения сети (230 В AC или 220 В DC). Подача 110 В или 24 В вызовет отказ.
• Для диагностики - визуально контролируйте положение рычага. Положение “вниз” = отключено, “вверх” = включено. Никогда не полагайтесь только на индикацию вспомогательных контактов.
• При использовании в вибрирующей среде - дополнительно закрепите провода хомутиками, чтобы избежать обрывов.
• Проверяйте наличие сертификата РЭП перед установкой - особенно в государственных и муниципальных объектах.
