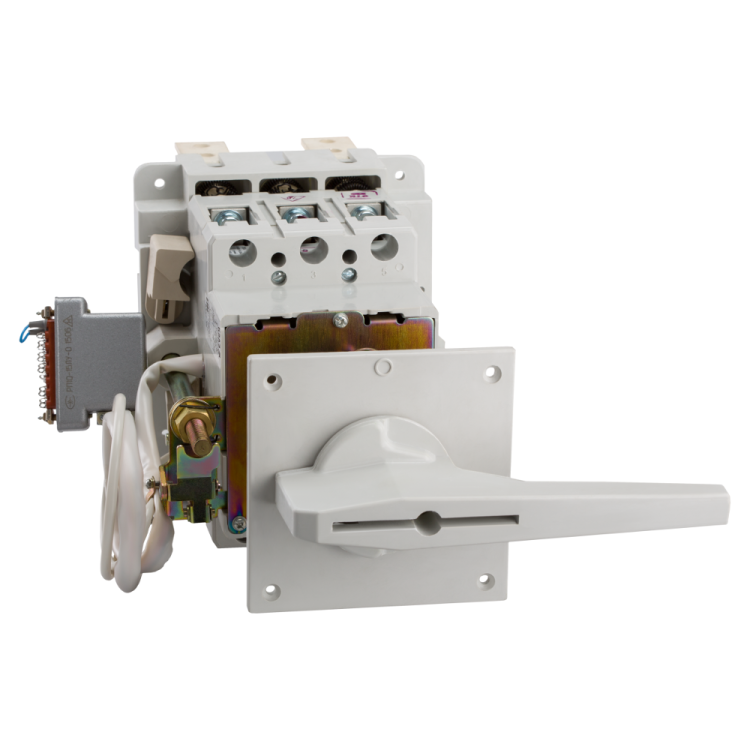

Выключатель автоматический 125А 1250Im ВА57-35-341850 УХЛ3 690В AC НР=230В AC/220В DC КЭАЗ 108990

Частота:

50/60 Гц

Род тока:

Переменный (AC)

Крепление:

Винтовое

Исполнение:

Выдвижное

Напряжение:

690 В

Вид привода:

Ручной дистанционный

Тип изделия:

Выключатель автоматический в литом корпусе

Комплектность:

Нет

Способ монтажа:

Монтажная плата

Степень защиты:

IP20

Номинальный ток:

125 А

Тип расцепителя:

Электромагнитный,тепловой

Сфера применения:

Автоматические выключатели в литом корпусе

Номин. напряжение:

690 В

Степень защиты (IP):

IP20

Количество полюсов:

3

Конструкция прибора:

Выдвижное/выкатное устройство

Нормативный документ:

ГОСТ Р 50030.2, ТУ3422-037-05758109-2011

Тип изделия/компонента:

Выключатель автоматический в литом корпусе

Тип элемента управления:

Рукоятка поворот. удлинённая (широкий хват)

Климатическое исполнение:

УХЛ3

Конструктивное исполнение:

Встроенное устройство выдвижного исполнения

Количество силовых полюсов:

3

Моторный привод встроенный:

Нет

Диапазон рабочих температур:

от -60 до +40

Моторный привод опционально:

Нет

Номин. продолжительный ток Iu:

125 А

Имеется указатель расцепления:

Нет

Наличие дугогасительной камеры:

3

Подходит для монтажа на DIN-рейку:

Нет

Тип дополнительного расцепителя:

Независимый расцепитель

Регулировка теплового расцепителя:

Нет

Схема автоматического выключателя:

341850

Предельная отключающая способность:

18 кА

Номинальная отключающая способность:

18 кА

С защитой по минимальному напряжению:

Нет

Вид подключения главной электрич. цепи:

Подключение сзади

Тип подключения силовой электрич. цепи:

Винтовое соединение

Подходит для монтажа на DIN-рейку (Ω-типа):

Нет

Встроенная защита от замыканий на землю:

Нет

С расцепителем минимального напряжения:

Нет

Код в реестре радиоэлектронной продукции:

РЭ-2509/20

Диапазон установки расцепителя перегрузки:

125 А

Максимальное сечение подключаемого кабеля:

185 мм2

Возможность установки индикатора отключения:

Нет

Номин. отключающая способность Icu при 400 В, 50 Гц:

35 кА

Количество вспомогат. переключающих контактов:

3

Уставка срабатывания магнитного расцепителя Im:

1250 А

Напряжение и род тока дополнительного расцепителя:

НР230AC/220DC

Диапазон настройки устройства защиты от перегрузки:

125 А

Количество вспомогат. нормально замкнутых (НЗ) контактов:

1

Количество вспомогат. нормально разомкнутых (НО) контактов:

2

Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по:

1250 А

Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с:

1250 А
