Выключатель автоматический 200А 2000Im ВА57-35-344730 УХЛ3 690В AC НР=230В AC/220В DC ПЭ230AC КЭАЗ 109756

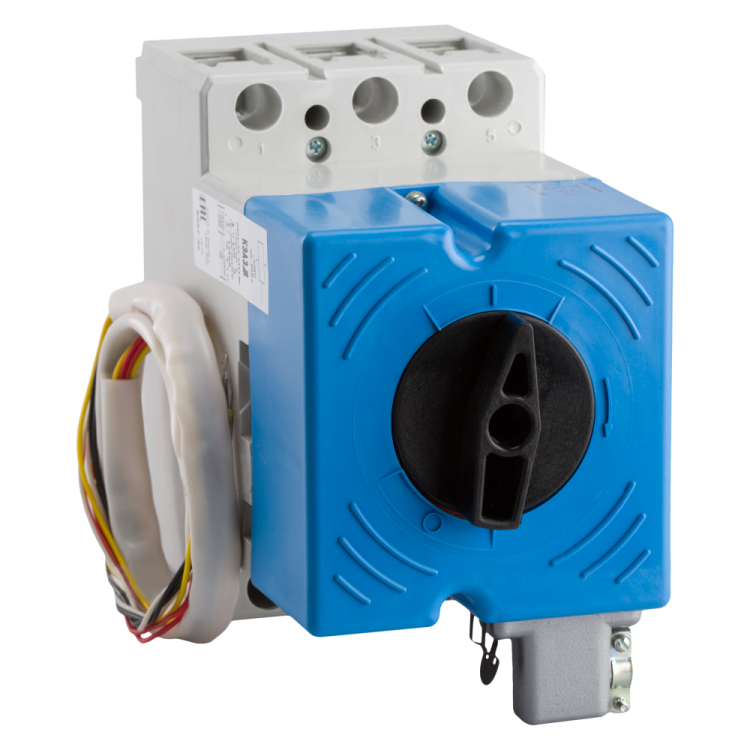

Автоматический выключатель ВА57-35-344730 от КЭАЗ - трёхполюсное устройство в литом корпусе с номинальным током 200 А, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на монтажную плату в условиях умеренного и холодного климата (УХЛ3). Артикул 109756 соответствует модели с независимым расцепителем и питанием от сети 230 В AC.

Назначение и область применения

Выключатель ВА57-35-344730 используется для защиты мощных электрических цепей переменного тока до 690 В и постоянного тока до 220 В. Он обеспечивает автоматическое отключение при перегрузках и коротких замыканиях, а также позволяет вручную включать и отключать нагрузку. Применяется в распределительных щитах промышленных объектов: на станках, конвейерах, системах вентиляции, насосных станциях и других установках с высокими токами.

Технические характеристики

• Номинальный ток: 200 А
• Номинальное напряжение: 690 В AC, 220 В DC
• Количество полюсов: 3
• Номинальная отключающая способность: 40 кА
• Уставка магнитного расцепителя: 2000 А (кратно номинальному току - 10×I_n)
• Тепловой расцепитель: фиксированная уставка 200 А, не регулируемая
• Напряжение цепи управления: 230 В AC
• Тип расцепителя: комбинированный - электромагнитный и тепловой
• Дополнительный расцепитель: независимый (для удалённого отключения)
• Частота: 50/60 Гц
• Максимальное сечение кабеля: 185 мм2
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Климатическое исполнение: УХЛ3 (работает при температурах от -60 C до +40 C)
• Способ подключения: винтовые зажимы
• Крепление: винтовое на монтажной плате
• Управление: ручка-переключатель
• Дугогасительная камера: 3 камеры (по одной на каждый полюс)

Совместимость и монтаж

Выключатель ВА57-35-344730 монтируется на монтажную плиту с помощью винтового крепления. Для подключения используются медные провода сечением до 185 мм2. Соединения выполняются через винтовые зажимы - необходимо соблюдать момент затяжки, указанный в руководстве производителя. Устройство совместимо с другими компонентами серии ВА57-35, в том числе с аналогичными модулями расцепителей. Не требует специальных адаптеров или переходников. Установка возможна только в закрытых щитах с уровнем защиты не ниже IP54, так как сам выключатель имеет степень IP20.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-037-05758109-2011. Обеспечивает классическую двухступенчатую защиту: тепловая - против длительных перегрузок, магнитная - против сверхтоков короткого замыкания. Независимый расцепитель позволяет дистанционно отключить устройство по сигналу от внешнего контроллера. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2509/20).

Преимущества

• Высокая отключающая способность (40 кА) - надёжно гасит дугу даже при аварийных режимах
• Широкий диапазон рабочих температур (-60…+40 C) - подходит для суровых условий
• Фиксированная уставка теплового расцепителя - исключает случайную настройку
• Наличие независимого расцепителя - удобно для интеграции в системы автоматизации
• Литой корпус - прочный, устойчив к механическим воздействиям

Ограничения применения

• Не предназначен для частых операций включения/отключения - рассчитан на нечастое управление
• Степень защиты IP20 запрещает использование в открытых помещениях, на улице или во влажных средах
• Нет встроенных вспомогательных контактов - для сигнализации требуется внешняя аппаратура
• Нельзя использовать с напряжением выше 690 В AC или 220 В DC
• Требуется жёсткая фиксация на монтажной плате; допускается только вертикальная установка

Примеры использования

• Защита главного входа на промышленном станке с двигателем 100–150 кВт
• Отключение питания конвейерной линии при аварии
• Интеграция в систему управления технологическим процессом с дистанционным отключением через независимый расцепитель
• Щитовая защита в холодильных комплексах на севере России (благодаря исполнению УХЛ3)

Практические советы

• При выборе кабеля убедитесь, что его сечение не превышает 185 мм2 - иначе контакт будет перегреваться
• Проверьте соответствие напряжения цепи управления (230 В AC) - неверное питание расцепителя приведёт к отказу
• Для работы в системах автоматики используйте независимый расцепитель - он работает при любом положении ручки
• Не устанавливайте выключатель рядом с источниками тепла или вибраций - это влияет на точность теплового расцепителя
• При обслуживании всегда отключайте питание и проверяйте отсутствие напряжения - даже при выключенном положении ручки есть опасность при наличии независимого расцепителя
