Выключатель автоматический 63А 800Im ВА57-35-344730 УХЛ3 690В AC НР=230В AC/220В DC ПЭ230AC КЭАЗ 109766

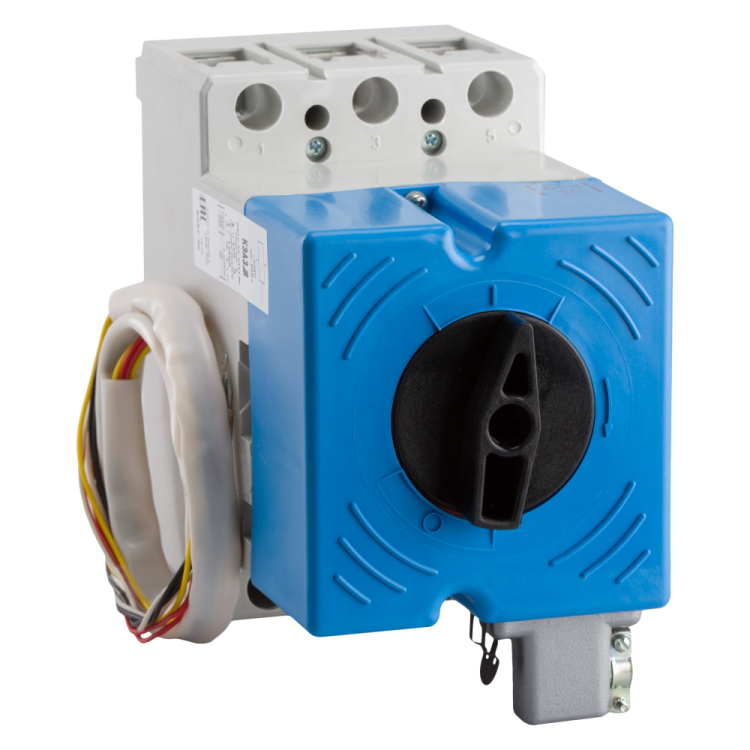

Автоматический выключатель ВА57-35-344730 от КЭАЗ - трёхполюсный прибор в литом корпусе с номинальным током 63 А, предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для редких оперативных включений и отключений. Подходит для установки на монтажную плату в условиях умеренного и холодного климата (УХЛ3).

Назначение и область применения

ВА57-35-344730 используется для защиты силовых цепей переменного тока до 690 В и постоянного тока до 220 В. Обеспечивает надёжную работу в системах с высокими токами короткого замыкания - до 20 кА. Применяется в промышленном оборудовании: панелях управления, распределительных щитах, станках, конвейерах, насосных станциях.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 63 А
• Номинальная отключающая способность: 20 кА
• Номинальное напряжение: 690 В AC, 220 В DC
• Частота: 50/60 Гц
• Уставка теплового расцепителя: 63 А (не регулируется)
• Уставка магнитного расцепителя: 800 А (кратно номинальному току - 800Im)
• Дополнительный расцепитель: независимый, с питанием 230 В AC / 220 В DC (НР230AC/220DC)
• Тип расцепителей: комбинированный - тепловой и электромагнитный
• Максимальное сечение подключаемого кабеля: 185 мм2
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: УХЛ3 (работает при температурах от -60 C до +40 C)
• Способ монтажа: на монтажную плиту
• Подключение: винтовые зажимы
• Управление: ручка-переключатель
• Наличие дугогасительной камеры: да (на каждый полюс)

Совместимость и монтаж

ВА57-35-344730 рассчитан на стационарное исполнение и монтируется исключительно на монтажную плату с помощью винтового крепления. Для правильной установки необходимо соблюдать рекомендованное усилие затяжки винтов (не более 2,5 Нм) и использовать провода с сечением до 185 мм2. Отсутствие вспомогательных контактов требует внешнего решения для сигнализации состояния (например, через реле контроля).

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-037-05758109-2011. Внесён в Реестр средств измерений под кодом РЭ-2509/20. Конструкция обеспечивает безопасную работу благодаря наличию дугогасительных камер на каждом полюсе и защите от случайного прикосновения (IP20).

Преимущества

• Высокая отключающая способность (20 кА) позволяет применять устройство в сетях с большими токами КЗ - например, на входе в мощные распределительные пункты.
• Широкий диапазон рабочих температур (-60…+40 C) делает его пригодным для работы в неотапливаемых помещениях, на открытых площадках и в суровых климатических зонах.
• Независимый расцепитель с двойным питанием (AC/DC) обеспечивает гибкую интеграцию в системы автоматизации и удалённого отключения.
• Жёсткая конструкция литого корпуса повышает механическую прочность и долговечность при вибрациях и ударных нагрузках.

Ограничения применения

• Не предназначен для частых операций включения/выключения - применяется только для редких коммутаций (до 10–15 раз в день).
• IP20 не обеспечивает защиту от пыли и влаги - запрещено использование во влажных, пыльных или наружных условиях без дополнительной оболочки.
• Отсутствуют вспомогательные контакты - нельзя напрямую передать сигнал о состоянии автомата в систему управления без внешних модулей.
• Нельзя использовать с токами выше 63 А - превышение вызывает перегрев и выход из строя.
• Дополнительный расцепитель работает только при наличии питания - при отключении сети он не сможет отключить автомат.

Примеры использования

• Защита главного ввода в промышленный станок с двигателем 30 кВт.
• Установка в распределительном щите на холодильной установке в северных регионах.
• Интеграция в систему аварийного отключения конвейера через кнопку “стоп” с подключением к НР230AC/220DC.
• Функция защиты в цепях постоянного тока 220 В - например, в батарейных системах или зарядных устройствах.

Практические советы

• При выборе аналогичного автомата проверьте соответствие класса отключения (20 кА) и типа расцепителя - ВА57-35-344730 имеет фиксированную уставку 800 А, что важно для согласования с кабелем и предохранителем.
• Для монтажа используйте только качественные винтовые соединения - плохой контакт увеличивает нагрев и риск отказа.
• Если требуется управление с дистанционного пульта - подключите внешнее реле, так как встроенных контактов здесь нет.
• Проверьте совпадение напряжения питания дополнительного расцепителя (230 В AC или 220 В DC) с источником управления - неверное напряжение приведёт к неработоспособности функции отключения.
• При использовании в условиях низких температур (ниже -40 C) убедитесь, что оборудование прогрето перед первым включением - особенно после длительного хранения.
