Выключатель автоматический 400А 4000Im ВА57-39-341210 УХЛ3 690В AC НР=230В AC/220В DC КЭАЗ 109925

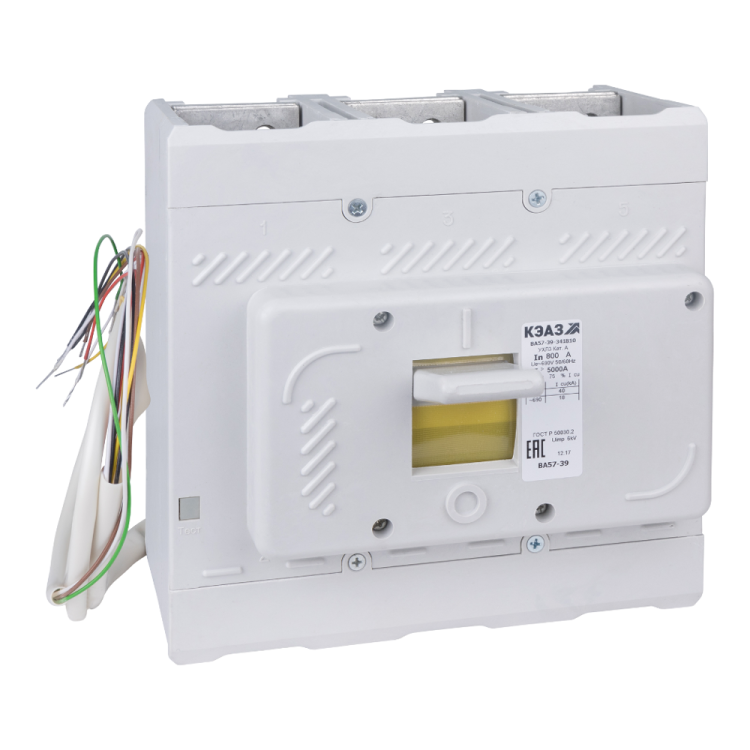

Автоматический выключатель ВА57-39-341210-400А-4000-690AC-НР230AC/220DC-УХЛ3 от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе, предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для редких ручных коммутаций. Применяется в промышленных установках с высокими токами и широким диапазоном температур.

Назначение и область применения

Выключатель ВА57-39-341210-400А-4000-690AC-НР230AC/220DC-УХЛ3 защищает электрические сети с напряжением до 690 В переменного тока (50/60 Гц) и до 440 В постоянного тока. Он рассчитан на работу с токами до 400 А и обеспечивает отключение при сверхтоках - как при длительной перегрузке, так и при аварийном коротком замыкании. Также имеет встроенный независимый расцепитель, позволяющий удалённо отключить устройство по сигналу. Подходит для использования в распределительных щитах, на вводах питания, у станков, конвейеров, насосных станций и других мощных потребителей.

Технические характеристики

• Номинальный ток: 400 А
• Номинальное напряжение: 690 В AC, 440 В DC
• Номинальная отключающая способность: 40 кА
• Количество полюсов: 3
• Тип расцепителя: тепловой (для перегрузки) + электромагнитный (для КЗ)
• Уставка теплового расцепления: 400 А (не регулируется)
• Уставка магнитного расцепления: 4000 А (фиксированная)
• Диапазон рабочих температур: от -60 C до +40 C
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: УХЛ3 (работает в условиях холодного и умеренного климата, в закрытых помещениях с повышенной влажностью)
• Максимальное сечение кабеля: 240 мм2
• Тип подключения: винтовые зажимы
• Тип управления: рычажный переключатель
• Дополнительный расцепитель: НР230AC/220DC - позволяет отключить выключатель дистанционно при подаче напряжения 230 В AC или 220 В DC
• Частота: 50/60 Гц
• Способ монтажа: на монтажную плату (панель)
• Крепление: винтовое
• Схема: 341210

Совместимость и монтаж

Выключатель ВА57-39-341210-400А-4000-690AC-НР230AC/220DC-УХЛ3 устанавливается исключительно на монтажную плиту или панель с помощью винтов. Для подключения используются винтовые зажимы, совместимые с кабелями до 240 мм2. Монтаж требует доступа с фронта - боковые стороны не открываются. Независимый расцепитель НР230AC/220DC подключается параллельно к внешнему управляемому контуру: при подаче напряжения 220–230 В он вызывает отключение автомата. Обязательно соблюдать полярность при подключении постоянного тока. Выключатель не предназначен для настенной установки или DIN-рейки.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-037-05758109-2011. Внесён в Реестр средств измерений под кодом РЭ-2508/20. Конструкция имеет дугогасительную камеру, обеспечивающую безопасное гашение дуги при отключении больших токов. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания пыли и воды - применение возможно только внутри закрытых щитов.

Преимущества

• Высокая отключающая способность (40 кА) - надёжно работает даже при серьёзных КЗ
• Широкий диапазон рабочих температур (-60…+40 C) - подходит для суровых условий
• Фиксированные уставки - минимизирует риск некорректной настройки
• Встроенная возможность дистанционного отключения через НР230AC/220DC
• Литой корпус повышает механическую прочность и герметичность внутренних компонентов
• Поддержка кабелей большого сечения (до 240 мм2) - удобен для мощных систем

Ограничения применения

• Не предназначен для частых включений/отключений - только редкая коммутация
• IP20 - нельзя использовать во влажных, запылённых или открытых местах
• Нет возможности регулировки порогов защиты - уставки жёстко заданы
• Только стационарная установка на плату; не совместим с DIN-рейкой
• Напряжение дополнительного расцепителя - строго 230 В AC или 220 В DC; другие значения не работают
• Не имеет вспомогательных контактов - нельзя передавать сигнал состояния (вкл/выкл)

Примеры использования

• Главный ввод в промышленный распределительный щит 690 В
• Защита двигателя 300–400 кВт на конвейере
• Отключение цепи питания сварочного аппарата
• Щиты на холодильных установках в регионах с зимними температурами ниже -40 C
• Системы с дистанционным управлением - например, отключение по команде от системы безопасности

Практические советы

• При выборе убедитесь, что номинальный ток нагрузки не превышает 400 А - перегрузка приведёт к срабатыванию теплового расцепителя
• Используйте кабели с сечением не более 240 мм2 - меньшее сечение можно, но слишком маленькое увеличивает контактное сопротивление
• При подключении независимого расцепителя проверьте соответствие напряжения: 230 В AC или 220 В DC - неверное напряжение не вызовет срабатывание
• Не используйте в открытом воздухе, на улице или в сырых помещениях - IP20 не обеспечивает защиту от влаги
• Проверяйте состояние винтовых зажимов при первом обслуживании - после первого включения возможна слабая затяжка
• Для систем с автоматическим управлением рекомендуется использовать этот выключатель вместе с контроллером, который будет отправлять импульс на НР230AC/220DC при необходимости экстренного отключения
