Выключатель автоматический 630А 5000Im ВА57-39-341810 УХЛ3 690В AC НР=230В AC/220В DC КЭАЗ 109973

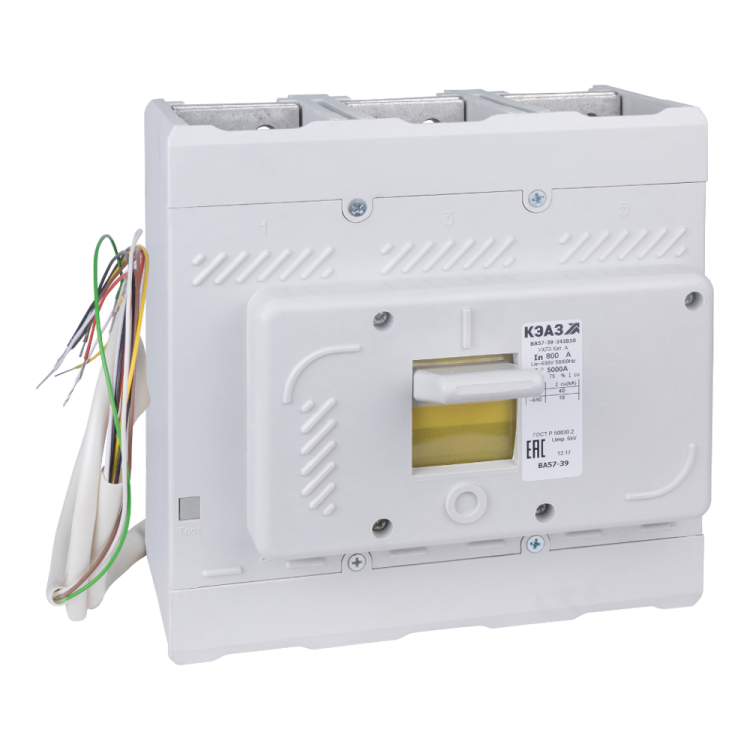

Автоматический выключатель ВА57-39-341810 от КЭАЗ — трёхполюсный силовой аппарат в литом корпусе с номинальным током 630 А и отключающей способностью 40 кА. Предназначен для защиты мощных электрических цепей переменного и постоянного тока в промышленных установках, где требуется надёжная защита от перегрузок и коротких замыканий.

Назначение и область применения

ВА57-39-341810 используется для защиты электрических сетей с напряжением до 690 В переменного тока (50/60 Гц) и до 440 В постоянного тока. Применяется в системах питания крупного оборудования: промышленных станков, конвейеров, компрессоров, трансформаторных подстанций и распределительных щитов высокой мощности. Также обеспечивает управление нагрузкой при редких операциях включения и отключения.

Технические характеристики

• Номинальный ток: 630 А — максимальный длительно допустимый ток без срабатывания защиты.
• Номинальное напряжение: 690 В AC / 440 В DC — работает в сетях с таким уровнем напряжения.
• Номинальная отключающая способность: 40 кА — способен безопасно отключить ток короткого замыкания до этого значения.
• Тип расцепителя: комбинированный — тепловой (для перегрузки) и электромагнитный (для КЗ).
• Уставка магнитного расцепления: 5000 А — срабатывает при токе КЗ свыше этой величины.
• Диапазон настройки защиты от перегрузки: 630 А — фиксированная уставка, не регулируемая.
• Количество полюсов: 3 — защищает все три фазы одновременно.
• Род тока: переменный (AC) и постоянный (DC) — совместим с обоими типами тока.
• Частота: 50/60 Гц — подходит для всех стандартных сетей.
• Степень защиты: IP20 — защита от доступа пальцев и твёрдых предметов, но не от воды и пыли.
• Максимальное сечение кабеля: 400 мм² — позволяет подключать массивные медные проводники.
• Диапазон рабочих температур: от -60 °C до +40 °C — рассчитан на работу в суровых климатических условиях.
• Климатическое исполнение: УХЛ3 — предназначен для эксплуатации в умеренных и холодных регионах с повышенной влажностью.
• Дополнительный расцепитель: независимый — позволяет удалённо отключить устройство при подаче напряжения 230 В AC или 220 В DC.
• Подключение: винтовое — зажимы для кабелей затягиваются гайками.
• Способ монтажа: на монтажную плату — устанавливается на жёсткую поверхность через отверстия.
• Крепление: винтовое — фиксируется болтами к основанию.
• Привод: ручной — управление осуществляется рычагом.
• Дугогасительная камера: 6 камер — эффективно гасит дугу при отключении больших токов.

Совместимость и монтаж

ВА57-39-341810 устанавливается исключительно на монтажную плиту с помощью винтов. Подходит для сборки в шкафах и распределительных устройствах. Для подключения используются кабели сечением до 400 мм² — важно соблюдать момент затяжки винтов согласно руководству производителя, чтобы избежать перегрева. Отсутствие DIN-рейки требует предварительной подготовки места монтажа. Дополнительный расцепитель подключается параллельно к сети 230 В AC или 220 В DC — он не влияет на основную функцию аппарата, но даёт возможность дистанционного отключения.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-037-05758109-2011. Соответствует международным нормам на автоматические выключатели в литом корпусе. Сертифицирован в реестре РЭП (код РЭ-2508/20). Конструкция обеспечивает безопасную работу даже при аварийных режимах благодаря шести дугогасительным камерам и прочному литому корпусу.

Преимущества

• Высокая отключающая способность (40 кА) — подходит для мощных промышленных объектов с большими токами КЗ.
• Широкий диапазон рабочих температур (-60…+40 °C) — надёжно работает в холодных регионах и неотапливаемых помещениях.
• Фиксированная уставка защиты — минимизирует риск некорректной настройки.
• Наличие независимого расцепителя — позволяет интегрировать выключатель в системы автоматизации и дистанционного управления.
• Простая и проверенная конструкция — долгий срок службы при правильном монтаже и обслуживании.

Ограничения применения

• Не предназначен для частых операций включения/отключения — применяется только для редких коммутаций.
• Степень защиты IP20 — нельзя использовать во влажных, запылённых или открытых местах без дополнительной защиты (например, в герметичных шкафах).
• Отсутствует возможность регулировки порога тепловой защиты — уставка фиксирована на 630 А, что не подходит для нагрузок ниже этого значения.
• Требуется монтаж на плату — не совместим с DIN-рейкой, что усложняет замену в существующих щитах.
• Не имеет встроенной сигнализации состояния — для контроля необходимо подключать внешние устройства.

Примеры использования

• Защита главного входа в промышленный цех с питанием 690 В, 630 А.
• Отключение тягового преобразователя на конвейере при КЗ.
• Коммутирование насосной группы в неотапливаемом помещении зимой (благодаря UHL3).
• Интеграция в систему безопасности завода: при срабатывании пожарной сигнализации — отключение через независимый расцепитель.

Практические советы

• При монтаже используйте только рекомендованное сечение кабеля (до 400 мм²) — меньшее сечение вызовет перегрев, большее — невозможно правильно закрепить.
• Проверьте момент затяжки винтов перед первым включением — слабый контакт — причина нагрева и выхода из строя.
• Для работы в условиях низких температур (+40 °C макс.) убедитесь, что окружающая среда не превышает этот предел — особенно при работе под нагрузкой.
• Независимый расцепитель требует отдельного источника питания 230 В AC или 220 В DC — не подключайте его к цепям с другим напряжением.
• При замене старого автомата — учтите, что ВА57-39-341810 не является прямым аналогом модульных аппаратов; потребуется переоборудование шкафа под монтажную плату.
• Регулярно осматривайте контакты и винтовые зажимы — признаки потемнения или окисления требуют немедленного обслуживания.
