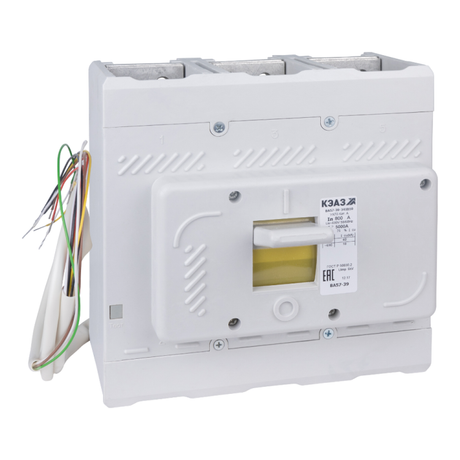

Выключатель автоматический 320А 3200Im ВА57-39-344710 УХЛ3 690В AC НР=230В AC/220В DC КЭАЗ 110017

Автоматический выключатель ВА57-39-344710-320А-3200-690AC-НР230AC/220DC-УХЛ3 от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе, предназначен для защиты сетей до 690 В переменного тока и 440 В постоянного тока от перегрузок и коротких замыканий, а также для редких оперативных коммутаций. Устройство сочетает надёжную механическую прочность, широкий диапазон рабочих температур и возможность удалённого отключения через независимый расцепитель.

Назначение и область применения

Автоматический выключатель ВА57-39-344710-320А-3200-690AC-НР230AC/220DC-УХЛ3 применяется в промышленных электросетях для защиты оборудования от аварийных режимов: перегрузок, коротких замыканий и потерь напряжения. Подходит для установки в щитах распределения, на входе в мощные нагрузки - станках, конвейерах, насосных станциях, системах вентиляции и других объектах с высокими токами. Также используется там, где требуется управление питанием дистанционно - например, в системах автоматизации или при необходимости отключения по сигналу от внешнего контроллера.

Технические характеристики

• Номинальный ток: 320 А - максимальный длительно допустимый ток без срабатывания защиты.
• Номинальное напряжение: до 690 В AC, 440 В DC - работает в сетях переменного и постоянного тока.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 40 кА - способен безопасно отключить ток короткого замыкания до этого значения.
• Тип расцепителей: тепловой (для перегрузки) и электромагнитный (для КЗ); уставка магнитного расцепителя - 3200 А (10×I_n).
• Диапазон настройки защиты от перегрузки: фиксированная - 320 А, не регулируется.
• Дополнительный расцепитель: НР230AC/220DC - позволяет отключать выключатель дистанционно при подаче напряжения 230 В AC или 220 В DC.
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира.
• Максимальное сечение кабеля: 185 мм2 - для подключения медных проводников.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды.
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температурах от -60 C до +40 C, в условиях повышенной влажности и колебаний температуры.
• Тип подключения: винтовые зажимы - требует качественного затягивания ключом.
• Способ монтажа: на монтажную плату - крепится болтами к жёсткой поверхности, не является шинным или DIN-рейковым.
• Тип управления: рычажковый - ручное включение/отключение поворотом рычага.
• Количество контактов: 0 - не имеет вспомогательных контактов для сигнализации.

Совместимость и монтаж

Автоматический выключатель ВА57-39-344710-320А-3200-690AC-НР230AC/220DC-УХЛ3 устанавливается исключительно на монтажную плиту - он не крепится на DIN-рейку. Для монтажа необходимы отверстия под четыре винта, соответствующие габаритам аппарата. Подключение кабелей выполняется через винтовые зажимы; рекомендуется использовать наконечники НШВИ для многожильных проводов. Дополнительный расцепитель НР230AC/220DC подключается параллельно к сети управления - важно соблюдать полярность при работе с постоянным током. Перед первым включением проверьте соответствие сечения кабеля (не более 185 мм2) и правильность затяжки зажимов усилием 10–12 Нм.

Безопасность и стандарты

Выключатель ВА57-39-344710-320А-3200-690AC-НР230AC/220DC-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-037-05758109-2011. Применяет двухступенчатую защиту: тепловую - для долговременных перегрузок, магнитную - для мгновенного отключения при КЗ. Конструкция обеспечивает внутреннее гашение дуги, что предотвращает выброс горячих частиц. Степень защиты IP20 не предусматривает защиту от пыли и брызг - устройство следует устанавливать внутри закрытых щитов.

Преимущества

• Высокая отключающая способность (40 кА) - подходит для сложных промышленных сетей с большой мощностью.
• Работа при экстремальных температурах (-60…+40 C) - идеален для холодных регионов и открытых помещений.
• Наличие независимого расцепителя - даёт возможность интеграции в системы АСУ ТП и дистанционного управления.
• Жёсткая литая конструкция - устойчив к вибрациям, ударным нагрузкам и механическому износу.
• Поддержка переменного и постоянного тока - универсальность для смешанных систем питания.

Ограничения применения

• Не подходит для установки на DIN-рейку - требует специальной монтажной платы.
• Отсутствуют вспомогательные контакты - нельзя получить сигнал состояния (вкл./выкл.) без внешних модулей.
• Защита от перегрузки не регулируется - уставка фиксирована на 320 А, нельзя адаптировать под меньшие нагрузки.
• IP20 - запрещено использование во влажных, пыльных или наружных условиях без дополнительной защиты.
• Не предназначен для частых включений - только редкие оперативные коммутации (до 10–15 раз в день).

Примеры использования

• Главный ввод в цех с мощными станками (ток 320 А, напряжение 400 В AC).
• Щит питания конвейерной линии в пищевой промышленности, работающей при минусовых температурах.
• Система управления насосной станцией с дистанционным отключением по команде SCADA.
• Цепи постоянного тока 220 В в системах зарядки аккумуляторов или преобразователях частоты.

Практические советы

• При монтаже используйте динамометрический ключ - переусилие при затяжке винтов повредит контактные площадки.
• Проверяйте целостность изоляции перед первым включением, особенно при хранении в сырых условиях.
• Для работы с постоянным током (220 В DC) обязательно соблюдайте полярность подключения к расцепителю - неверная полярность может вызвать отказ.
• Если нужна сигнализация состояния, установите рядом реле контроля положения или используйте внешний модуль.
• Не заменяйте этот выключатель на менее мощный - даже при номинале 250 А возможны ложные срабатывания при пусковых токах.
• При эксплуатации в условиях сильных вибраций дополнительно закрепите кабели и проверяйте затяжку зажимов каждые 6 месяцев.
