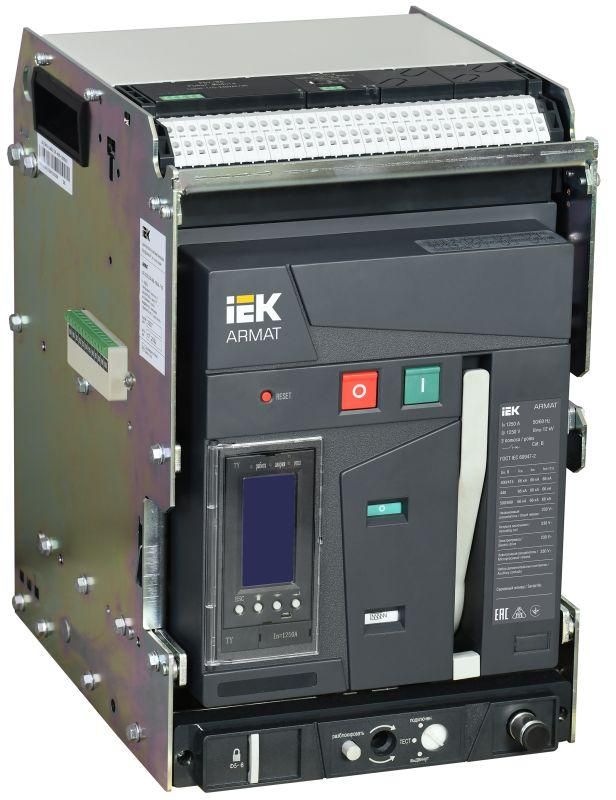

Выключатель автоматический воздушный 3п A 1250А 66кА выдвижной TY с акс. ARMAT IEK AR-ACB-3VA-066-1250A-TYCF

Автоматический выключатель воздушный выдвижного исполнения 3P A 66кА 1250А TY с комплектом аксессуаров (мотор привод катушка включения катушка отключения) от бренда IEK - это надёжное устройство для защиты и управления мощными электрическими цепями в промышленных установках. Модель из серии ARMAT оснащена встроенным моторным приводом и электронным расцепителем, обеспечивает высокую отключающую способность и удобную эксплуатацию через удалённое управление.

Назначение и область применения

Автоматический выключатель воздушный выдвижного исполнения 3P A 66кА 1250А TY предназначен для защиты электрических сетей от перегрузок и коротких замыканий, а также для частого ручного или дистанционного включения/выключения нагрузки. Подходит для использования в распределительных щитах промышленных предприятий, энергообъектах, водоканалах, метрополитенах и других объектах с высокой плотностью потребления энергии. Устройство применяется там, где требуется надёжная защита и возможность оперативного обслуживания без демонтажа оборудования.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 1250 А
• Количество полюсов: 3
• Номинальная отключающая способность: 66 кА
• Исполнение: выдвижное - позволяет выводить аппарат из ячейки для обслуживания без отключения всей сети
• Тип расцепителя: электронный - точная настройка порогов срабатывания, диагностика состояния
• Диапазон защиты от перегрузки: 500–1250 А - можно настраивать под реальную нагрузку
• Диапазон срабатывания при КЗ: 1250–50000 А - быстрое отключение даже при больших токах короткого замыкания
• Защита по минимальному напряжению: да - предотвращает запуск оборудования при аварийном снижении напряжения
• Степень защиты IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Количество вспомогательных контактов: 6 - используются для сигнализации, блокировок и передачи сигналов в систему управления
• Привод: электрический, с встроенным мотором - обеспечивает дистанционное включение и отключение
• Подключение силовой цепи: болтовое - надёжное и проверенное соединение
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Устройство устанавливается на специальные монтажные элементы (каретки) в сборных шкафах. Выдвижное исполнение требует наличия направляющих и фиксирующих механизмов в ячейке. Для работы с моторным приводом необходимо подвести питание 220 В переменного тока (или другое, указанное в документации) на клеммы управления. Болтовое подключение силовых проводов требует соблюдения момента затяжки - используйте динамометрический ключ. Все вспомогательные контакты легко доступны для подключения к системам АСУ ТП, ПЛК или сигнализации. Артикул ar-acb-3va-066-1250a-tycf совместим с другими изделиями серии ARMAT, что упрощает замену и модернизацию.

Безопасность и стандарты

Автоматический выключатель воздушный выдвижного исполнения 3P A 66кА 1250А TY соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие международным нормам безопасности для воздушных выключателей. Электронный расцепитель обеспечивает селективность и минимизирует риск ложных срабатываний. Защита по минимальному напряжению исключает самопроизвольный запуск оборудования после восстановления питания. Наличие встроенного мотора и кнопок управления повышает безопасность при работе в зоне повышенной опасности - оператор не обязан открывать корпус для ручного воздействия.

Преимущества

• Выдвижная конструкция позволяет проводить техническое обслуживание без отключения всего щита - экономит время и снижает простои
• Встроенный моторный привод обеспечивает дистанционное управление - идеально для автоматизированных систем
• Электронный расцепитель с широким диапазоном настройки - гибкость адаптации под конкретную нагрузку
• Шесть вспомогательных контактов - позволяют интегрировать устройство в системы контроля и автоматизации
• Долгий срок гарантии - 5 лет - свидетельствует о высокой надёжности компонентов

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP30 не защищает от влаги и пыли
• Требуется наличие специализированной ячейки с направляющими для выдвижного механизма - нельзя установить в обычный щит
• Работает только при наличии внешнего питания для моторного привода - при отключении электропитания дистанционное управление становится невозможным
• Не имеет интерфейса Modbus - хотя серия ARMAT поддерживает эту опцию, данная модель не включает её в базовую комплектацию

Примеры использования

• Главный входной автомат в распределительном пункте промышленного цеха
• Щит питания крупного насосного узла на водопроводной станции
• Контрольный выключатель для конвейерной линии с частотниками
• Резервный автомат в системе бесперебойного питания (UPS) средней мощности

Практические советы

• Перед первым включением проверьте правильность подключения моторного привода - неверная полярность может повредить электронику
• При настройке расцепителя начинайте с нижнего значения диапазона (500 А) и постепенно увеличивайте - так проще найти оптимальный порог
• Обязательно используйте болтовые соединения с подходящими шайбами и моментом затяжки - слабый контакт вызывает нагрев и выход из строя
• Проверяйте состояние контактов и механики выдвижного механизма каждые 6–12 месяцев - особенно при частых циклах включения
• Для интеграции в SCADA-систему используйте вспомогательные контакты - они передают статус “включен”, “отключен” и “неисправность”
