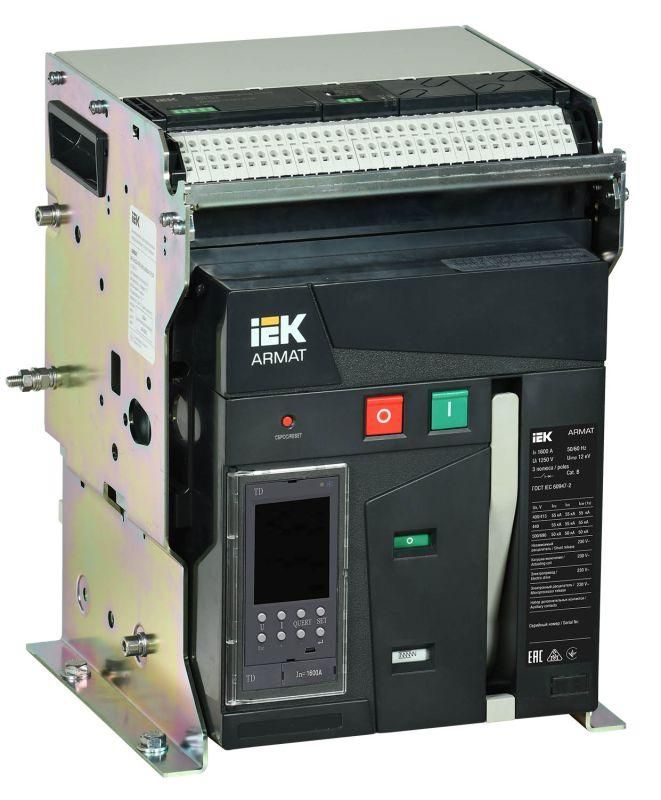

Выключатель автоматический воздушный ARMAT стационарного исполнения 3P типоразмер A 55кА 1600А расцепитель TD с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3FA-055-1600A-TDCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3FA-055-1600A-TDCF — устройство стационарного исполнения для защиты и управления мощными электрическими цепями до 1600 А. Комплектуется моторным приводом, катушками включения/отключения и шестью вспомогательными контактами, обеспечивает надёжную работу в промышленных распределительных щитах.

Назначение и область применения

Выключатель предназначен для защиты электрических сетей от перегрузок и коротких замыканий, а также для частого ручного или дистанционного включения и отключения нагрузки. Применяется в распределительных устройствах промышленных предприятий, энергообъектов, ЖКХ и крупных коммерческих зданий. Подходит для установки в главных вводах, секционных переключателях и на выходах трансформаторов.

Технические характеристики

• Номинальный ток: 1600 А
• Количество полюсов: 3
• Номинальная отключающая способность: 55 кА
• Номинальное напряжение: 400 В (до 690 В по серийной спецификации)
• Тип расцепителя: электронный, с регулируемой защитой
• Диапазон настройки защиты от перегрузки: 640–1600 А
• Диапазон срабатывания при КЗ: 1600–50 000 А
• Моторный привод: встроенный, электрический
• Защита по минимальному напряжению: да
• Способ монтажа: на монтажные элементы (фиксация болтами)
• Подключение силовых проводов: болтовое
• Количество вспомогательных контактов: 6 шт. (для сигнализации и управления)
• Степень защиты IP: IP30 (защита от доступа пальцев и твердых предметов, без защиты от воды)
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Устройство устанавливается на DIN-рейки или специальные монтажные рамы в распределительном щите. Для подключения используются медные шины или кабели сечением, соответствующим току 1600 А. Болтовые зажимы требуют точного момента затяжки — рекомендуется использовать динамометрический ключ. Моторный привод и катушки включения/отключения подключаются к внешним цепям управления через вспомогательные контакты. Устройство совместимо с системами АСУ ТП благодаря наличию интерфейса Modbus (по серийной документации).

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 50030.2. Электронный расцепитель обеспечивает точную и ступенчатую защиту, исключает ложные срабатывания. Защита по минимальному напряжению предотвращает самопроизвольное включение при восстановлении питания после аварии. IP30 защищает от случайного прикосновения к токоведущим частям, но не предусматривает защиту от влаги — установка допускается только внутри закрытых щитов.

Преимущества

• Встроенная система управления: моторный привод и катушки позволяют выполнять дистанционное управление без ручного воздействия.
• Широкий диапазон настройки расцепителей: можно точно адаптировать защиту под конкретную нагрузку, включая малые токи перегрузки (от 640 А).
• Высокая отключающая способность: 55 кА достаточна для большинства промышленных объектов с высоким уровнем короткого замыкания.
• 6 вспомогательных контактов обеспечивают гибкую интеграцию в системы контроля и автоматизации.
• Длительная гарантия — 5 лет — свидетельствует о надёжности конструкции.

Ограничения применения

• Не предназначен для установки на открытых площадках — степень защиты IP30 не защищает от влаги, пыли и агрессивной среды.
• Работает только при температуре окружающей среды, указанной в техпаспорте (обычно –25…+40 °C); не используется в условиях экстремального холода или жары без принудительного охлаждения.
• Требует постоянного напряжения для работы моторного привода и катушек — при отключении управления устройство нельзя включить дистанционно.
• Не имеет встроенной связи с Ethernet или другими современными протоколами — Modbus требует дополнительного модуля или контроллера.

Примеры использования

• Главный ввод в промышленном цехе с питанием от трансформатора 10/0,4 кВ.
• Секционный выключатель в двойной системе питания для бесперебойного снабжения критических потребителей.
• Управляемый отсек в щите насосной станции, где требуется дистанционное отключение при аварии.
• Щит распределения энергии в больнице или логистическом терминале с автоматизированной системой учета.

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и болтовых зажимов — для 1600 А обычно нужны медные шины 80×10 мм или более.
• Настройку расцепителя выполняйте только при отключенном питании и с использованием тестового оборудования — неверная настройка может вызвать ложное отключение или отказ защиты.
• Проверяйте состояние контактов и механизмов каждые 6–12 месяцев — особенно при частых операциях включения/выключения.
• Для удалённого управления используйте PLC с поддержкой Modbus RTU; убедитесь, что источник питания для катушек и привода стабилен и изолирован от помех.
• Не устанавливайте рядом с источниками тепла или вибраций — это снижает долговечность механических компонентов.
