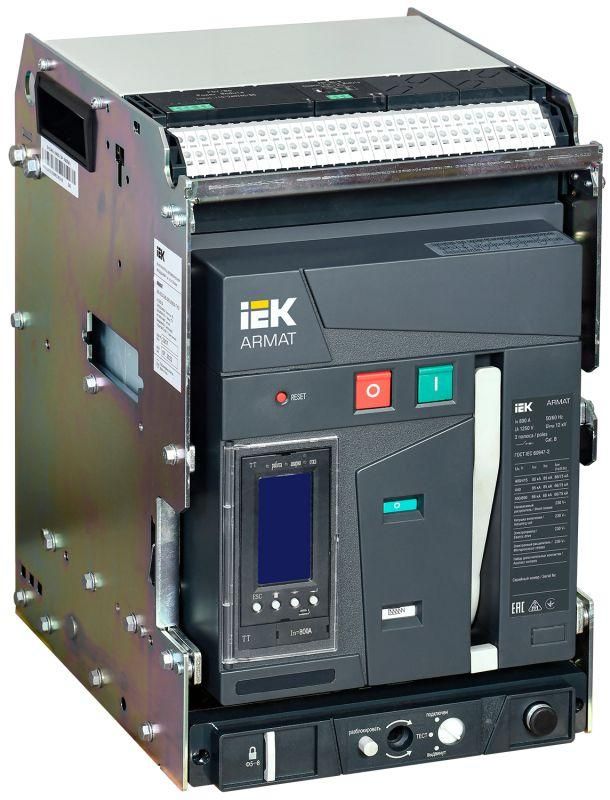

Выключатель автоматический воздушный ARMAT выдвижного исполнения 3P типоразмер B 85кА 800А расцепитель TT с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3VB-085-0800A-TTCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3VB-085-0800A-TTCF - устройство для защиты и управления мощными электрическими цепями до 800 А, предназначенное для установки в распределительных щитах промышленных и коммерческих объектов. Выдвижное исполнение обеспечивает безопасную диагностику и обслуживание без отключения всей сети.

Назначение и область применения

Выключатель IEK AR-ACB-3VB-085-0800A-TTCF используется для защиты электрических сетей от перегрузок и коротких замыканий, а также для частого ручного или дистанционного включения/выключения нагрузки. Подходит для установки в главных распределительных пунктах, на входе в трансформаторные подстанции, у крупных потребителей - заводов, торговых центров, жилых комплексов. Применяется там, где требуется высокая надёжность, возможность удалённого управления и быстрый доступ к аппарату для техобслуживания.

Технические характеристики

• Номинальный ток: 800 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Количество полюсов: 3 - защищает три фазы трёхфазной сети.
• Номинальная отключающая способность: 85 кА - способен безопасно отключить ток короткого замыкания до этого значения.
• Номинальное напряжение: 400 В - оптимально для промышленных систем 380–415 В переменного тока.
• Расцепитель: электронный, тип TT - позволяет точно настраивать пороги срабатывания по току и времени, включает защиту от перегрузки и КЗ.
• Диапазон настройки перегрузки: 320–800 А - можно задать чувствительность защиты под конкретную нагрузку.
• Диапазон срабатывания КЗ: 800–50 000 А - гибкая настройка защиты от аварийных токов.
• Минимальное напряжение: защита от просадки - отключает при снижении напряжения ниже допустимого уровня.
• Привод: электрический, с встроенным мотором - обеспечивает дистанционное управление без ручного воздействия.
• Катушки: в комплекте - катушка включения и катушка отключения, позволяют управлять выключателем через внешние сигналы (например, от PLC).
• Вспомогательные контакты: 6 шт. - используются для сигнализации состояния (включен/выключен), контроля работы системы.
• Степень защиты IP30: защита от предметов больше 2,5 мм, но не от воды - требует установки в закрытые щитовые помещения.
• Подключение: болтовое - силовые клеммы подключаются с помощью гаек и болтов, обеспечивающих прочный контакт.
• Гарантия: 60 месяцев - один из самых длинных сроков в классе аналогичных устройств.

Совместимость и монтаж

Выключатель IEK AR-ACB-3VB-085-0800A-TTCF устанавливается на специальные монтажные направляющие (рейки) внутри ячеек распределительных устройств. Благодаря выдвижному исполнению, он легко перемещается в положение “отсоединено” для осмотра, тестирования или замены без демонтажа проводов. Для монтажа необходима свободная зона перед ячейкой - минимум 800 мм для полного выдвижения. Убедитесь, что сечение кабеля соответствует току 800 А - рекомендовано использовать медные кабели сечением не менее 2×240 мм2. Соединения должны затягиваться с моментом, указанным в руководстве производителя - переусиливать нельзя.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие международным нормам IEC 60947-2. Электронный расцепитель обеспечивает точную и предсказуемую работу, исключая ложные срабатывания. Защита от минимального напряжения предотвращает запуск оборудования при нестабильном питании. Комплектация катушками и мотором позволяет интегрировать выключатель в системы автоматизации, соблюдая принципы безопасности по отключению при аварии.

Преимущества

• Выдвижная конструкция - безопасное обслуживание без отключения питания всей системы.
• Встроенный мотор и катушки - полная дистанционная управляемость, совместимость с SCADA и PLC.
• Широкий диапазон настройки расцепителя - адаптация под различные типы нагрузок, от насосов до печей.
• Долгий срок гарантии (5 лет) - подтверждает качество сборки и материалов.
• 6 вспомогательных контактов - достаточное количество для полноценной интеграции в систему контроля.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP30 не защищает от влаги и пыли.
• Требует стационарной ячейки с механическими направляющими - не монтируется прямо на стену.
• Не имеет встроенного интерфейса Modbus - хотя серия ARMAT поддерживает связь, этот конкретный артикул не включает модуль связи; её необходимо заказывать отдельно.
• Максимальный ток 800 А - не подходит для цепей выше 1000 А, даже если есть резерв по отключающей способности.

Примеры использования

• Главный ввод в промышленный цех с несколькими трансформаторами - защита от КЗ и управление по расписанию.
• Питание крупного конвейера с частотником - настройка расцепителя под пиковые нагрузки при запуске.
• Распределительный пункт ЖКХ - дистанционное отключение при аварии по команде с диспетчерского пункта.
• Объекты с резервированием питания - использование катушек для автоматического переключения на резервный источник.

Практические советы

• Перед первым включением проверьте настройки расцепителя - они могут отличаться от завода в зависимости от партии.
• При использовании моторного привода убедитесь, что напряжение 220 В на катушках стабильно - скачки вызывают отказы.
• Регулярно проверяйте затяжку болтов силовых соединений - особенно после первого месяца эксплуатации.
• Для профилактики используйте вспомогательные контакты для формирования сигнала “неисправность” в систему мониторинга.
• Не применяйте выключатель в качестве обычного рубильника - частое ручное включение/отключение сокращает срок службы механизма.
