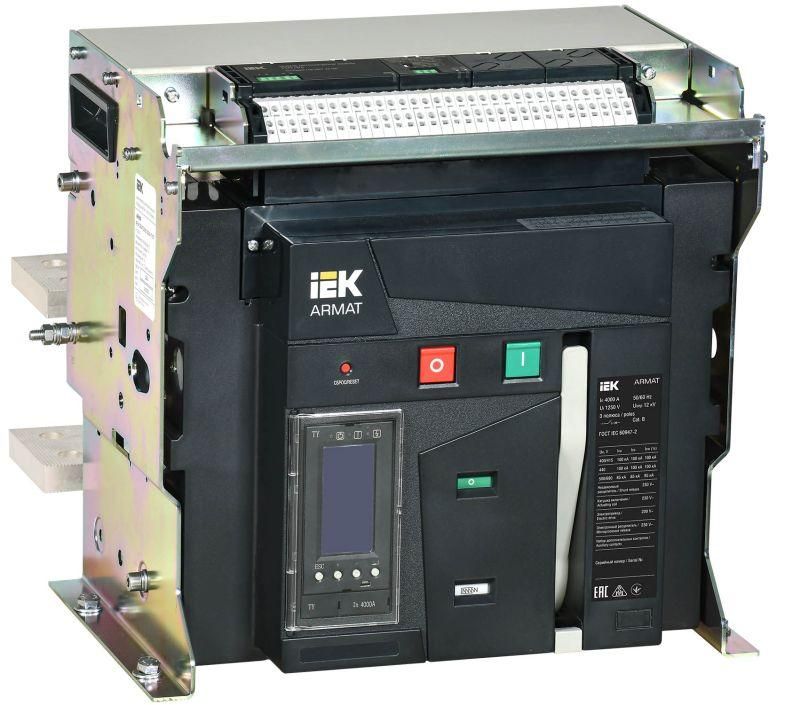

Выключатель автоматический воздушный ARMAT стационарного исполнения 3P F 100кА 4000А расцепитель TY с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3FF-100-4000A-TYCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3FF-100-4000A-TYCF предназначен для защиты мощных электрических цепей от перегрузок и коротких замыканий, обеспечивает дистанционное управление и надёжное отключение при аварийных ситуациях. Устройство применяется в промышленных распределительных щитах с высокими требованиями к надёжности и безопасности.

Назначение и область применения

Выключатель автоматический воздушный IEK AR-ACB-3FF-100-4000A-TYCF используется для защиты и управления крупными электрическими цепями в промышленных и инфраструктурных объектах. Он защищает оборудование от повреждений при перегрузках и коротких замыканиях, а также позволяет выполнять частые оперативные включения и отключения нагрузки. Подходит для установки в главных распределительных пунктах, на входе в трансформаторные подстанции, у потребителей с большой мощностью - например, на заводах, энергообъектах, метрополитенах и крупных торгово-логистических комплексах.

Технические характеристики

• Номинальный ток: 4000 А - способен работать с большими нагрузками без перегрева.
• Количество полюсов: 3 - защищает три фазы трёхфазной сети.
• Номинальная отключающая способность: 100 кА - способен безопасно отключить сверхтоки даже при серьёзных КЗ.
• Номинальное напряжение: 400 В - оптимально для промышленных систем переменного тока 400/230 В.
• Тип расцепителя: Электронный - точная настройка порогов срабатывания, возможность диагностики состояния сети.
• Защита от перегрузки: Диапазон настройки 1600–4000 А - можно адаптировать под конкретную нагрузку.
• Защита от КЗ: Диапазон срабатывания без задержки 4000–65000 А - быстрое отключение при экстремальных токах.
• Моторный привод: Встроенный - обеспечивает дистанционное включение и отключение без ручного воздействия.
• Управление: Комплект аксессуаров включает катушки включения и отключения на 220 В - совместим с стандартными системами управления.
• Степень защиты IP30: Защита от доступа к опасным частям и твёрдыми предметами >2,5 мм; не защищён от воды.
• Количество вспомогательных контактов: 6 - позволяют передавать сигналы о состоянии выключателя в системы контроля и АСУ ТП.
• Подключение силовой цепи: Болтовое - надёжное и долговечное соединение, требует профессионального монтажа.
• Гарантия: 60 месяцев - подтверждает высокую надёжность конструкции.

Совместимость и монтаж

Выключатель IEK AR-ACB-3FF-100-4000A-TYCF устанавливается на монтажные элементы - специальные направляющие шины в сборных щитах. Для работы требуется жесткая фиксация и правильное соблюдение зазоров между фазами. Монтаж выполняется только квалифицированным персоналом с использованием измерительных инструментов и средств защиты. Соединение силовых проводников осуществляется болтами - необходимо соблюдать момент затяжки, указанный в руководстве. Привод работает от сети 220 В, поэтому требуется наличие соответствующего источника питания для катушек включения и отключения. Выключатель не имеет встроенного механизма ручного привода - управление исключительно электрическое.

Безопасность и стандарты

Выключатель автоматический воздушный IEK AR-ACB-3FF-100-4000A-TYCF соответствует ГОСТ Р 50030.2, который регламентирует требования к воздушным выключателям для низковольтных распределительных устройств. Наличие защиты по минимальному напряжению предотвращает самопроизвольное включение при восстановлении питания после аварии, снижая риск повреждения оборудования. IP30 обеспечивает базовую механическую защиту, но не допускает использование в условиях повышенной влажности или запылённости без дополнительной оболочки.

Преимущества

• Встроенный моторный привод и катушки управления позволяют полностью отказаться от ручного управления - идеально для автоматизированных систем.
• Электронный расцепитель даёт гибкую настройку чувствительности и времязадержек, минимизируя ложные срабатывания.
• Широкий диапазон настройки тока перегрузки (до 4000 А) и КЗ (до 65 кА) покрывает большинство промышленных сценариев.
• 6 вспомогательных контактов обеспечивают полноценную интеграцию в системы SCADA и АСУ ТП.
• Долгий гарантийный срок (5 лет) говорит о качестве материалов и сборки.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP30 не защищает от влаги и пыли.
• Требуется постоянное питание 220 В для работы катушек - при отключении электропитания невозможно выполнить включение.
• Отсутствие ручного привода делает невозможным ручное включение при отсутствии напряжения на катушках.
• Болтовое подключение требует значительных усилий и времени при обслуживании - не рекомендовано для частых демонтажей.
• Работает только в трёхфазных сетях - не подходит для однофазных или двухфазных систем.

Примеры использования

• Главный ввод в промышленном цехе с мощностью более 1,5 МВт.
• Щиты питания насосных станций, компрессорных установок, конвейерных линий.
• Распределительные пункты на объектах ЖКХ, больницах, аэропортах.
• Системы бесперебойного питания с дизель-генераторами, где важна точная координация отключения.

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров и шага крепления на монтажных шинах - не все щиты подходят.
• Обеспечьте свободный доступ к выключателю для осмотра и обслуживания - он не предназначен для закрытых ящиков без вентиляции.
• При настройке расцепителя используйте данные реальной нагрузки, а не паспортные значения - переоценка тока перегрузки снижает защиту.
• Для удалённого контроля подключите вспомогательные контакты к контроллеру - это позволит получать сигналы “включен”, “отключен”, “отказ”.
• Не используйте выключатель в средах с химически активной атмосферой - корпус не защищён от коррозии.
• Проверяйте состояние контактных групп каждые 1–2 года - особенно при частых циклах включения/отключения.
