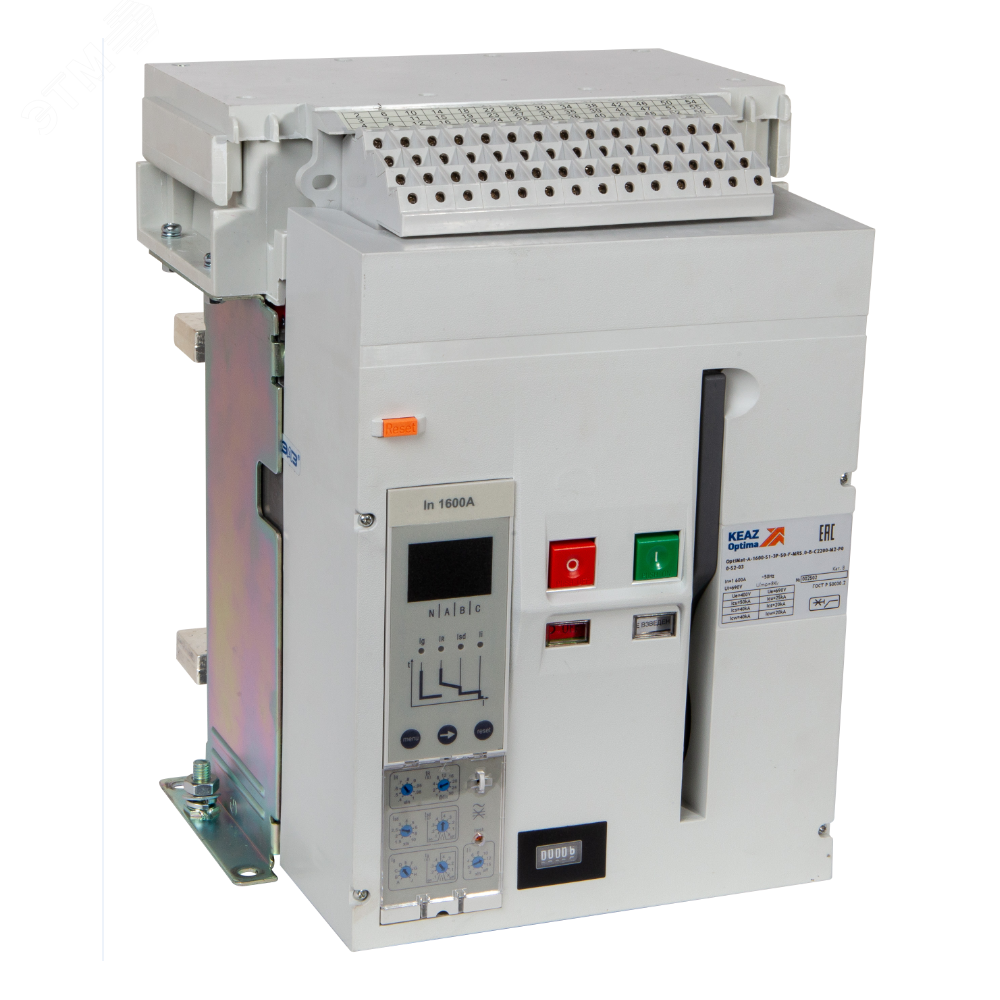

Выключатель автоматический воздушный OptiMat A-2000-S2-3P-85-D-MR8.1-B-C2200-M2-P01-S1-03 | 338493 КЭАЗ

Автоматический выключатель OptiMat A-2000-S2-3P-85-D-MR8.1-B-C2200-M2-P01-S1-03 от КЭАЗ предназначен для защиты мощных электрических сетей до 2000 А в промышленных объектах. Высокая отключающая способность 85 кА и выдвижная конструкция делают этот прибор надёжным решением для крупных распределительных щитов.

Назначение и область применения

OptiMat A-2000-S2-3P-85-D-MR8.1-B-C2200-M2-P01-S1-03 используется для коммутации и защиты трёхфазных цепей высокой мощности. Применяется в промышленных распределительных устройствах: на входе в цеховые щиты, у защищаемых двигателей большой мощности, в системах бесперебойного питания, на участках с высокими токами короткого замыкания. Подходит для энергоёмких производств - металлургии, химической промышленности, судостроения, крупных пищевых комплексов.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях до 690 В переменного тока, включая системы с повышенным напряжением.
• Количество полюсов: 3 - защищает все три фазы одновременно, подходит для трёхфазных потребителей.
• Номинальный ток длительной нагрузки: 2000 А - рассчитан на постоянную работу при токе до двух тысяч ампер.
• Номинальная отключающая способность: 85 кА - способен безопасно отключить цепь даже при сверхтоке до 85 тысяч ампер, что соответствует требованиям самых жёстких промышленных условий.
• Диапазон установки расцепителя перегрузки: 2–800 А - можно настроить чувствительность защиты от перегрузки в широких пределах, адаптируя под конкретную нагрузку.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки в закрытый щит.
• Количество вспомогательных контактов: 6 - позволяет передавать сигналы состояния (включен/выключен, авария) в систему управления или АСУ ТП.
• Моторный привод: да - обеспечивает дистанционное включение и отключение, снижает риск травм при обслуживании.
• Тип подключения силовой цепи: подключение на шину - монтаж осуществляется через гибкие или жёсткие шины, исключает использование кабельных зажимов.
• Конструкция прибора: выдвижное/выкатное устройство - позволяет извлекать модуль из корпуса без демонтажа проводов, ускоряет сервисное обслуживание.
• Тип элемента управления: кнопка нажимная - ручное управление через стандартные кнопки “Вкл.” / “Выкл.”, совместимо с блокировками и сигнализацией.

Совместимость и монтаж

OptiMat A-2000-S2-3P-85-D-MR8.1-B-C2200-M2-P01-S1-03 устанавливается в специализированные сборочные рамы, предназначенные для выкатных аппаратов. Для работы требуется подготовленная шинная система с подходящим сечением и контактными площадками. Монтаж выполняется только квалифицированными электромонтерами с соблюдением правил ПУЭ. Устройство не имеет встроенного кабельного ввода - необходимо использовать внешние шины или медные перемычки. Габариты и крепления соответствуют стандартам КЭАЗ для серий OptiMat A-2000.

Безопасность и стандарты

OptiMat A-2000-S2-3P-85-D-MR8.1-B-C2200-M2-P01-S1-03 соответствует международному стандарту IEC 60947-2 и российским нормам ГОСТ Р 50030.2. Произведён на заводе КЭAZ, который прошёл сертификацию ISO 9001. Все компоненты проверены на долговечность и термическую стойкость. Наличие моторного привода и вспомогательных контактов позволяет реализовать функции безопасности по типу “блокировка при открытой двери” и “дистанционное отключение в аварии”.

Преимущества

• Высокая отключающая способность (85 кА) - гарантирует сохранность оборудования при серьёзных КЗ.
• Выдвижная конструкция - минимизирует время простоев при ремонте или замене.
• Широкий диапазон настройки расцепителя (2–800 А) - точная адаптация под реальные условия нагрузки.
• Подключение на шину - уменьшает количество соединений, повышает надёжность и снижает тепловые потери.
• 6 вспомогательных контактов - позволяют легко интегрировать выключатель в системы автоматизации.
• Моторный привод - обеспечивает безопасное и быстрое управление удалённо, особенно в труднодоступных местах.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не допускает воздействия пыли, влаги или брызг.
• Не подходит для частых операций включения/отключения - не является аппаратом для частой коммутации, только для защиты и редкого ручного управления.
• Требуется специальная рама и шинная система - нельзя установить в обычный щит без подготовки.
• Работает только при температуре окружающей среды +5C...+40C - не предназначен для холодных или экстремально жарких помещений без кондиционирования.
• Не имеет встроенного теплового расцепителя - необходима внешняя настройка расцепителя в диапазоне 2–800 А.

Примеры использования

• Главный ввод в цеховой распределительный пункт с нагрузкой 1800 А.
• Защита главного двигателя насосной станции мощностью 1 MW.
• Щит питания печи индукционного нагрева с импульсными нагрузками.
• Цепь питания преобразователя частоты с высоким пусковым током.
• Система резервного питания на базе дизель-генератора с током 2000 А.

Практические советы

• Перед установкой проверьте соответствие сечения шин и контактных площадок - оптимально 2×(120–150) мм2 меди.
• Используйте только оригинальные шины КЭАЗ или аналоги с гарантированной плотностью контакта - плохой контакт вызывает перегрев при 2000 А.
• Настройку расцепителя перегрузки выполняйте после запуска оборудования, используя токоизмерительные клещи.
• Обязательно проведите тестирование моторного привода до первого включения - проверьте ход механизма и срабатывание блокировок.
• При плановом обслуживании всегда отключайте питание и блокируйте выключатель - даже при выкатном положении возможна индуктивная ЭДС.
• Храните резервный модуль в сухом месте - внутренние контакты чувствительны к окислению при высокой влажности.
