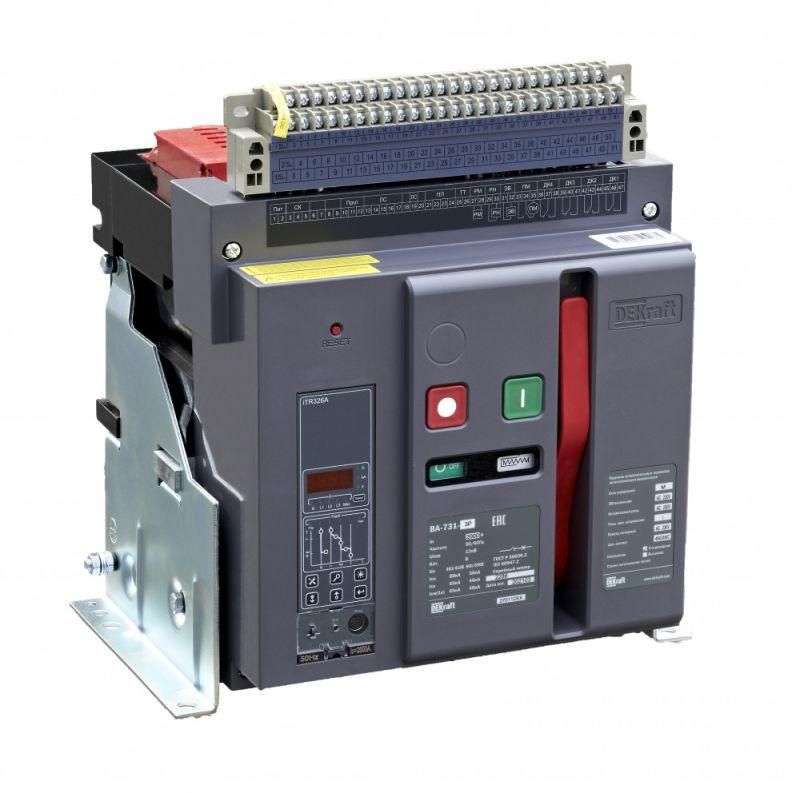

Выключатель автоматический воздушный 3P 630А 80кА стационарный, расцепитель М ВА-731 | 27006DEK DEKraft APC

Автоматический выключатель воздушный стационарный 3P 630А 80кА расцепитель М ВА-731 от DEKraft предназначен для защиты силовых цепей переменного тока до 690 В от перегрузок, коротких замыканий и аварийных режимов. Устройство применяется в распределительных щитах крупных объектов - заводов, энергообъектов, коммерческих комплексах. Благодаря встроенному электронному расцепителю и моторному приводу, ВА-731 обеспечивает точную настройку и удалённое управление.

Назначение и область применения

Автоматический выключатель ВА-731 используется для защиты высокотоковых участков электроустановок. Он защищает оборудование от повреждений при длительной перегрузке, внезапном КЗ и снижении напряжения ниже допустимого уровня. Подходит для установки в главных вводах, секционных выключателях, питании трансформаторов и больших двигателей. Применяется в промышленности, ЖКХ, энергетике и на транспорте - там, где требуется надёжная и настраиваемая защита.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Число полюсов: 3
• Номинальный ток: 630 А
• Номинальное напряжение: 690 В AC
• Отключающая способность: 80 кА при максимальной предельной мощности КЗ
• Расцепитель: электронный, тип M - позволяет гибко настраивать времятоковые характеристики
• Настройка защиты от перегрузки: от 252 А до 630 А (диапазон 0,4–1,0 I_n)
• Настройка защиты от КЗ: до 1260 А (2×I_n)
• Защита от замыканий на землю: встроенная, с возможностью настройки порога чувствительности
• Защита от минимального напряжения: да - отключает при проседании сети ниже установленного значения
• Степень защиты IP: IP40 - защита от предметов >1 мм, но не от воды
• Способ подключения: через шины (заднее горизонтальное присоединение)
• Количество переключающих контактов: 4 - два для положения “Вкл”, два для “Откл”
• Управление: кнопка нажимная + внешний сигнал
• Привод: электрический, с встроенным моторным приводом (230 В AC)
• Конструкция: стационарная - устанавливается жестко в ящике, не извлекается

Совместимость и монтаж

ВА-731 рассчитан на монтаж на специальную монтажную плату внутри распределительного устройства. Подключение осуществляется исключительно через вертикальные или горизонтальные сборные шины - провода не подключаются напрямую. Для работы требуются три внешних цепи управления: - моторный привод (230 В AC); - электромагнит включения (230 В AC); - независимый расцепитель (230 В AC). Изготовитель рекомендует использовать только совместимые шины соответствующего сечения. Габариты аппарата должны учитывать свободное пространство вокруг корпуса для теплоотдачи - минимум 50 мм со всех сторон. Нельзя устанавливать рядом с источниками тепла или в условиях повышенной влажности.

Безопасность и стандарты

ВА-731 соответствует требованиям международного стандарта IEC 60947-2. Все функции защиты сертифицированы и прошли испытания на механическую прочность, термическую устойчивость и отключающую способность. Электронный расцепитель имеет самодиагностику и фиксирует причины отключения. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолирующим разделителям полюсов и закрытой передней панели.

Преимущества

• Высокая отключающая способность (80 кА) - подходит для сетей с большими токами КЗ
• Гибкая настройка расцепителей - можно адаптировать под конкретную нагрузку
• Встроенные средства управления - моторный привод, независимый расцепитель и сигнальные контакты позволяют интегрировать устройство в систему АСУ ТП
• Функция защиты от недостаточного напряжения - предотвращает запуск оборудования при аварии сети
• Все необходимые модули в базовой комплектации - не нужны дополнительные заказы

Ограничения применения

• Не предназначена для мобильного или съемного монтажа - только стационарная установка
• IP40 не обеспечивает защиту от брызг и влаги - нельзя применять во влажных помещениях без дополнительной герметизации
• Требуется постоянное питание 230 В AC для работы моторного привода и расцепителей - при отключении питания невозможно выполнить дистанционное включение
• Не работает с постоянным током - только переменный ток до 690 В
• Не поддерживает ручное включение после срабатывания - необходимо восстановление питания и активация команды включения

Примеры использования

• Главный входной автомат в распределительном пункте промышленного цеха
• Щит питания основного насоса на водоочистной станции
• Защита трансформатора 6(10)/0,4 кВ в собственных нуждах предприятия
• Система управления конвейерной линией с несколькими двигателями большой мощности
• Централизованное отключение группы потребителей при аварии по сигналу от системы безопасности

Практические советы

• Перед монтажом проверьте соответствие сечения шин и класса токоведущих элементов - для 630 А используйте медные шины ≥120 мм2
• Обязательно подключите все три управляющие цепи (230 В): мотор, включение, расцепитель - иначе аппарат не будет работать
• При использовании в системах АСУ ТП учтите, что четыре контакта состояния обеспечивают двойную контрольную информацию - удобно для диагностики отказов
• Проверяйте настройки расцепителя после первого включения - особенно токи перегрузки и КЗ, чтобы они соответствовали реальной нагрузке
• Не открывайте крышку при наличии напряжения - даже при отключенном состоянии внутренние части остаются под потенциалом
• Для обслуживания используйте только оригинальные запчасти - совместимость с другими производителями не гарантируется
