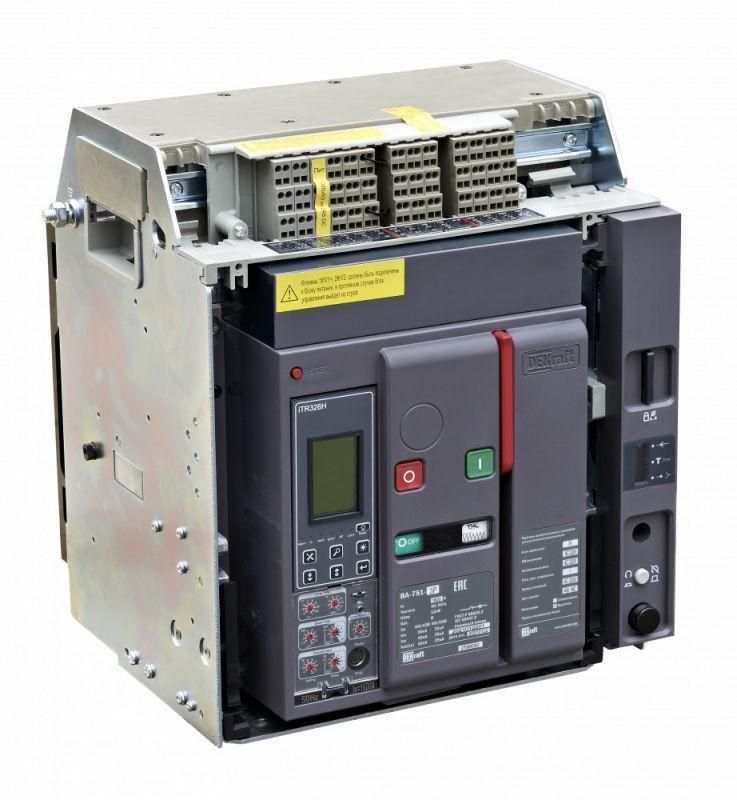

Выключатель автоматический воздушный 3P 1600А 50кА выкатной, расцепитель Н ВА-751 | 27068DEK DEKraft APC

Автоматический выключатель воздушный выкатной 3P 1600А 50кА расцепитель Н ВА-751 от DEKraft предназначен для защиты силовых цепей высокой мощности в распределительных устройствах. Благодаря выкатной конструкции и электронному расцепителю, он обеспечивает надежную коммутацию и точную защиту в промышленных сетях до 690 В.

Назначение и область применения

Автоматический выключатель воздушный выкатной 3P 1600А 50кА расцепитель Н ВА-751 используется для защиты и коммутации электрических цепей в распределительных щитах среднего и высокого класса напряжения. Применяется в промышленных объектах: на подстанциях, в цехах с крупными двигателями, на конвейерах, в системах бесперебойного питания и других местах, где требуется высокая отключающая способность и возможность удаленного контроля.

Технические характеристики

• Номинальный ток: 1600 А - максимальный постоянный ток, который выключатель может проводить без перегрева.
• Количество полюсов: 3 - защищает три фазы трехфазной сети.
• Номинальная отключающая способность: 50 кА - способен безопасно отключить ток короткого замыкания до 50 тысяч ампер.
• Номинальное напряжение: 690 В - рассчитан на работу в сетях переменного тока до этой величины.
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания по току и времени, отличается от тепловых аналогов повышенной точностью.
• Конструктивное исполнение: выкатное - устройство устанавливается на направляющие и легко извлекается для обслуживания без демонтажа проводов.
• Защита от замыканий на землю: да - встроенный функционал обнаружения токов утечки на корпус, повышает безопасность.
• Диапазон регулировки срабатывания КЗ: 3200 А - минимальный ток, при котором сработает мгновенная защита от короткого замыкания.
• Степень защиты IP40 - защита от предметов больше 1 мм, но не от воды; подходит для установки внутри закрытых щитов.
• Количество вспомогательных контактов: 4 шт - используются для сигнализации состояния (включен/выключен) и подключения к системам АСУ ТП.
• Вид привода: электрический - управление происходит через внешний сигнал, без ручного рычага.
• Способ монтажа: монтажная плата - выключатель крепится к металлической раме или плате внутри ячейки, не требует болтового соединения с шинами.

Совместимость и монтаж

Автоматический выключатель воздушный выкатной 3P 1600А 50кА расцепитель Н ВА-751 совместим с типовыми ячейками для выкатных аппаратов, соответствующими ГОСТ 14254 и IEC 60947-2. Монтаж выполняется на специализированную монтажную плиту с фиксирующими направляющими. Подключение кабелей - заднее горизонтальное, что удобно при организации вертикальных шинопроводов. Для работы необходима предварительно установленная корзина. Устройство не предназначено для самостоятельной установки на открытые шины - требует герметичной ячейки.

Безопасность и стандарты

ВА-751 соответствует требованиям международного стандарта IEC 60947-2 и российскому ГОСТ Р 50030.2. Сертифицирован для применения в промышленных электроустановках. Электронный расцепитель обеспечивает селективность и минимизирует ложные срабатывания. Защита от замыканий на землю снижает риск поражения током и возгорания. IP40 допускает использование только во внутренних помещениях, в контролируемых условиях.

Преимущества

• Выкатная конструкция позволяет менять или проверять выключатель без отключения всей системы - экономит время на техобслуживание.
• Электронный расцепитель с настройкой тока КЗ (3200 А) обеспечивает гибкую адаптацию под конкретную нагрузку.
• Встроенные 4 вспомогательных контакта и сигнальный контакт положения в корзине обеспечивают полную интеграцию в системы диспетчеризации.
• Блок управления типа H включает в себя моторный привод, независимый расцепитель и электромагнит включения - все элементы готовы к работе сразу после установки.
• Разделители полюсов и передняя рамка исключают случайное прикосновение к токоведущим частям при доступе к механизму.

Ограничения применения

• Не применяется вне помещений - степень защиты IP40 не защищает от влаги и пыли.
• Требуется наличие подготовленной ячейки с направляющими - нельзя установить в обычный щит без специальной конструкции.
• Не имеет ручного привода - управление возможно только через внешние команды (дистанционно или через кнопки на пульте).
• Подходит только для сетей до 690 В - недопустимо применение в высоковольтных системах выше этого значения.
• Электронный расцепитель чувствителен к помехам - рекомендуется использовать экранированные кабели для связи с системой управления.

Примеры использования

• Главный входной автомат в распределительном пункте цеха с несколькими тяжелыми станками.
• Щит главного энергоузла на заводе с системой АСУ ТП, где необходимо получать сигналы о состоянии оборудования.
• Централизованная система питания конвейерной линии с возможностью удалённого отключения при аварии.
• Интеграция в модульные ЯЧЕЙКИ КСО или аналогичные сборки с выкатными аппаратами.

Практические советы

• Перед установкой проверьте соответствие посадочного размера вашей ячейки - выкатной механизм ВА-751 требует точного соответствия габаритам.
• Обязательно используйте монтажную плиту с правильным расположением клемм - задние горизонтальные присоединения должны совпадать с выходом шинопровода.
• Настройка электронного расцепителя должна выполняться опытным инженером с использованием программного обеспечения DEKRAFT - некорректные параметры могут вызвать ложные отключения.
• Проверяйте состояние вспомогательных контактов перед запуском - они часто становятся причиной сбоев в системах автоматического управления.
• При длительной эксплуатации периодически осматривайте контакты и механические части - даже при выкатной конструкции требуется профилактика каждые 2–3 года.
• Для систем с высокой частотой включения/отключения убедитесь, что моторный привод и электромагнит включения рассчитаны на заявленную цикличность - указана в документации DEKraft.
