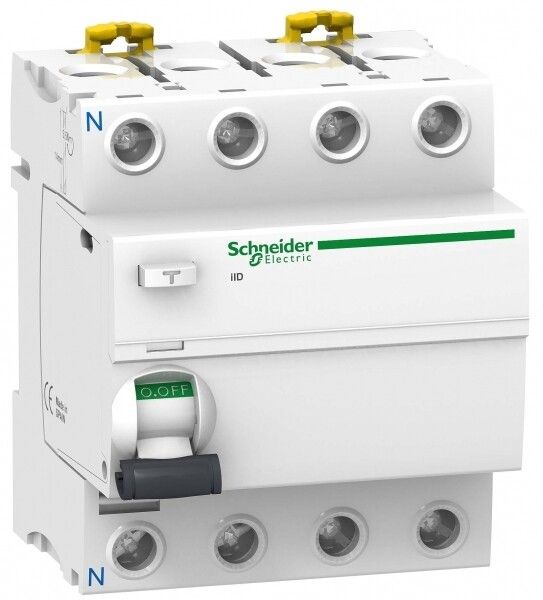

Выключатель дифференциального тока (УЗО) iID Acti9 4п 25А 30мА AC Schneider Electric A9R41425

Выключатель дифференциального тока (УЗО) 4-полюсный 25А 30мА тип AC iID от Schneider Electric - устройство для защиты людей и оборудования от поражения электрическим током и возгорания вследствие утечек тока в однофазных и трёхфазных сетях. Артикул a9r41425 входит в серию ACTI9 и предназначен для монтажа на DIN-рейку в щитах бытового и промышленного назначения.

Назначение и область применения

УЗО a9r41425 защищает от поражения электрическим током и предотвращает возгорание, вызванное утечками тока через изоляцию или конструкции здания. Подходит для использования в жилых домах, офисах, производственных цехах, торговых центрах и других объектах, где есть риск контакта с токоведущими частями или повреждения кабельной изоляции. Устройство применяется в системах TN-S, TN-C-S и TT, согласно требованиям МЭК 60364 и ГОСТ Р 51326-99.

Технические характеристики

• Номинальный ток: 25 А - позволяет подключать нагрузку до 5,5 кВт в трёхфазной сети 400 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, обеспечивает защиту человека
• Тип срабатывания: AC - реагирует на переменный синусоидальный ток утечки (наиболее распространённый тип в быту и промышленности)
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть с нулём
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Отключающая способность при КЗ: 10 кА - выдерживает высокие токи короткого замыкания
• Импульсная прочность: 5 кА / импульсное напряжение: 6 кВ - устойчив к грозовым и коммутационным скачкам напряжения
• Степень защиты: IP20 - защищён от доступа пальцев, но не от воды и пыли; требует установки внутри закрытого шкафа
• Рабочая температура: от –5 до +60 C - подходит для большинства помещений, включая неотапливаемые
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата с повышенной влажностью
• Поперечное сечение проводов: 1–35 мм2 - совместимо с медными и алюминиевыми кабелями
• Глубина установки: 44 мм - компактный размер, экономит место в щите
• Количество модулей DIN: 4 - занимает 4 стандартных модуля на рейке
• Частота: 50/60 Гц - работает в любой сети с промышленной частотой
• Степень загрязнения: 3 - допускает наличие проводящей пыли и временной конденсации
• Поддержка дополнительного оборудования: да - можно подключить блоки сигнализации, расцепители, дистанционного управления

Совместимость и монтаж

УЗО a9r41425 монтируется на DIN-рейку шириной 35 мм. Для подключения используются верхние и нижние клеммы - вход и выход фаз и нуля. Все клеммы имеют усиленный момент затяжки (в два раза выше нормы), что исключает ослабление соединений при вибрациях. Нейтраль расположена слева - важно соблюдать ориентацию при сборке щита. Устройство совместимо с автоматическими выключателями серии Acti 9, в том числе с дифференциальной защитой и УЗО других типов. Рекомендуется использовать с вводными автоматами на 25–63 А.

Безопасность и стандарты

• Соответствует международному стандарту IEC/EN 61008-1 и российскому ГОСТ Р 51326-99
• Обеспечивает уровень безопасности, соответствующий требованиям МЭК 60364 для защиты от поражения током
• Имеет повышенную помехозащищённость (тип Si) - не срабатывает ложно при воздействии радиопомех, импульсных помех от частотных преобразователей и сварочных аппаратов
• Функция VisiTrip - визуальное определение причины отключения (по диф.току или перегрузке/КЗ)
• Клеммные заглушки класса IP20B - предотвращают случайный контакт с токоведущими частями после монтажа

Преимущества

• Надёжное срабатывание даже при слабых утечках - 30 мА обеспечивают защиту жизни
• Усиленные клеммы снижают риск перегрева и окисления контактов
• VisiTrip позволяет быстро диагностировать причину отключения без тестирования
• Помехозащищённость типа Si - минимизирует ложные срабатывания в условиях промышленной среды
• Простая система каталогизации - артикул a9r41425 легко найти и заказать
• 100% перерабатываемые материалы - экологически безопасен, не содержит вредных веществ

Ограничения применения

• Не предназначен для защиты от постоянного тока утечки - для этого нужны типы A, B или F
• IP20 не защищает от брызг и пыли - нельзя устанавливать вне закрытых щитов
• Не рекомендуется применять в местах с частыми перепадами температур ниже –5 C без дополнительного обогрева
• Не является автоматическим выключателем - требуется обязательная параллельная установка автомата на 25 А для защиты от перегрузки и КЗ
• Не подходит для цепей с высоким уровнем гармоник (например, мощные ИБП, LED-драйверы) - возможны ложные срабатывания, если нет специализированного УЗО типа B

Примеры использования

• Защита группы розеток в производственном цехе с металлообрабатывающими станками
• Щитовая на этаже многоквартирного дома - отдельное УЗО на каждую квартиру
• Электроснабжение теплицы с насосами и освещением - предотвращает утечки через сырую почву
• Система питания серверной - защита от пробоя изоляции в кабельных каналах
• Освещение и розетки в кафе с оборудованием на 380 В - кофе-машины, духовые шкафы, холодильники

Практические советы

• При монтаже проверьте направление нуля - он должен подходить к левой клемме, как указано в описании
• Используйте кабели с сечением не менее 2,5 мм2 для фаз и 4 мм2 для нуля при максимальной нагрузке 25 А
• Проверяйте работоспособность кнопкой “T” ежемесячно - особенно в помещениях с высокой влажностью
• Не устанавливайте несколько УЗО последовательно - это увеличивает риск ложных отключений
• Для промышленных объектов с частотниками и сваркой лучше выбрать УЗО типа B, а не AC
• При замене старого УЗО убедитесь, что новый имеет аналогичную глубину (44 мм) - иначе не войдёт в корпус щита
