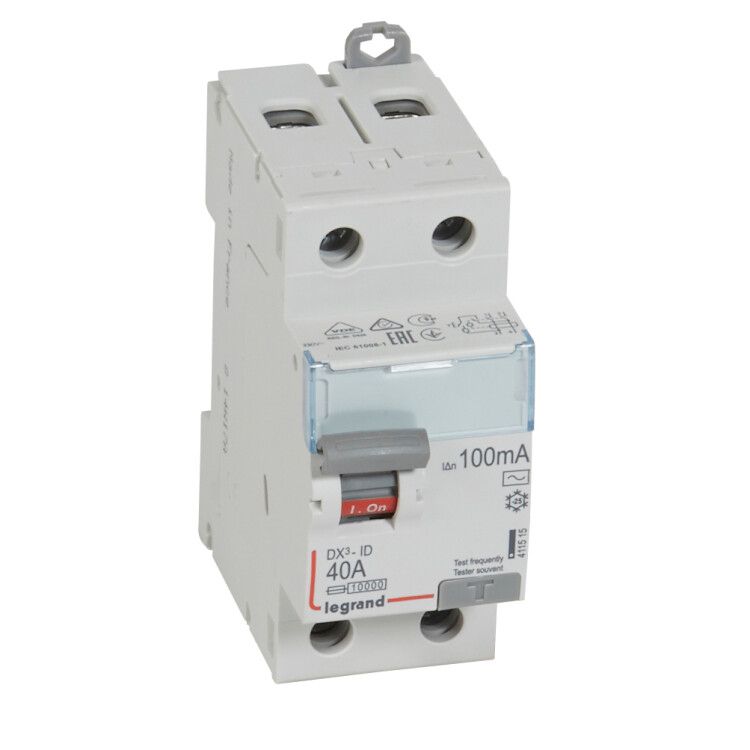

Выключатель дифференциальный (УЗО) DX3-ID 2п 40А 100мА тип AC | 411515 Legrand

Выключатель дифференциального тока (УЗО) 2 полюса 40А 100мА тип AC DX3 от Legrand обеспечивает защиту от поражения электрическим током за счет отключения цепи при утечке более 100 мА. Устройство предназначено для установки на DIN-рейку в распределительных щитах жилых домов, офисов и промышленных объектов. Артикул 411515 соответствует серии DX3 - надежной линейке автоматических выключателей Legrand.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 40А 100мА тип AC DX3 предназначен для защиты людей от поражения электрическим током при утечках через корпус оборудования или поврежденную изоляцию. Он реагирует только на переменный ток утечки (тип AC), что делает его подходящим для бытовой и промышленной сети с обычными нагрузками - холодильниками, насосами, освещением, станками и другим оборудованием, работающим от однофазного переменного тока.

Технические характеристики

• Номинальный ток: 40 А - позволяет подключать нагрузку до 9 кВт при 230 В
• Дифференциальный ток срабатывания: 100 мА - чувствительность выше, чем у УЗО на 30 мА, но ниже, чем у устройств для защиты персонала; оптимальна для групповой защиты нескольких потребителей
• Количество полюсов: 2 - коммутируются фаза и ноль одновременно
• Тип тока утечки: AC - реагирует только на синусоидальные переменные токи утечки
• Номинальное напряжение: 230 В / 250 В (изоляция)
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь при коротком замыкании с током до 10 тысяч ампер
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не от воды и пыли
• Способ монтажа: DIN-рейка - стандартная установка в электрощитах
• Количество модулей DIN: 2 - занимает два стандартных модуля шириной 18 мм каждый
• Глубина монтажа: 44 мм - требует достаточного внутреннего объема шита
• Рабочий диапазон температур: -25…+60 C - подходит для установки в неотапливаемых помещениях
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях повышенной влажности и колебаний температуры
• Поперечное сечение провода: 0,75–50 мм2 - совместим с медными проводами любого распространенного сечения
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• С устройством блокировки: да - после срабатывания механически фиксирует положение рычага, предотвращая случайное включение

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 40А 100мА тип AC DX3 устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются зажимы сверху и снизу - входные контакты расположены сверху, выходные - снизу. Подключаются провода сечением от 0,75 до 50 мм2. Обязательно соблюдать полярность: фаза и ноль должны быть правильно соединены с соответствующими клеммами. Блокировка исключает возможность включения устройства без предварительного сброса кнопки «Тест». Перед первым запуском рекомендуется проверить работоспособность кнопкой тестирования.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 2 полюса 40А 100мА тип AC DX3 соответствует международным стандартам IEC 60898-1 (для бытовых применений) и IEC 60947 (для промышленных систем). Соответствие этим нормам гарантирует соответствие требованиям безопасности, надежности и долговечности. Устройство прошло сертификацию на соответствие требованиям ГОСТ Р 50669-94 и ГОСТ Р 51326.1-99. Применение в соответствии с ПУЭ обязательно при организации группового освещения, розеточных контуров и мощного электрооборудования.

Преимущества

• Механическая блокировка после срабатывания снижает риск случайного включения при наличии неисправности
• Широкий диапазон рабочих температур (-25…+60 C) позволяет использовать в неотапливаемых щитовых
• Поддержка проводов до 50 мм2 - удобно при подключении крупных кабелей от ввода или мощных потребителей
• Интегрированная кнопка тестирования - позволяет легко проверять работоспособность без внешних приборов
• Серия DX3 от Legrand отличается высокой механической прочностью и точностью срабатывания

Ограничения применения

• Не применяется для защиты от постоянного тока утечки - не подходит для оборудования с выпрямителями (например, ИБП, LED-драйверы, частотники)
• 100 мА - недостаточно для защиты человека от поражения током в местах с повышенной опасностью (ванная, бассейн); там требуется УЗО на 30 мА
• IP20 - нельзя устанавливать во влажных помещениях без дополнительной защиты (коробки, герметичные щиты)
• Не является автоматическим выключателем - не защищает от перегрузки и КЗ самостоятельно; должен использоваться в паре с автоматом на 40 А

Примеры использования

• Защита группы розеток на кухне или в гараже - где используется оборудование с возможной утечкой (стиральная машина, болгарка, компрессор)
• Щитовая на этаже многоквартирного дома - для защиты всех розеточных контуров одного уровня
• Промышленный станок с металлическим корпусом - когда есть риск пробоя изоляции на корпус
• Осветительные цепи в подвале или техническом помещении - особенно если установлены светильники с металлическими элементами

Практические советы

• Выбирая УЗО 411515, убедитесь, что перед ним установлен автоматический выключатель на 40 А - он обеспечит защиту от перегрузки и короткого замыкания
• При монтаже в щите с ограниченным пространством учтите глубину 44 мм - возможно, потребуется углубление или использование выносного ящика
• Не используйте этот УЗО вместо УЗО на 30 мА для ванных комнат, детских комнат и других мест с высокой вероятностью контакта с водой
• Проверяйте работу устройства ежемесячно кнопкой «Тест» - даже если система кажется стабильной
• Если планируете подключать несколько УЗО в одной цепи - убедитесь, что они согласованы по времени срабатывания, чтобы избежать ложных отключений
