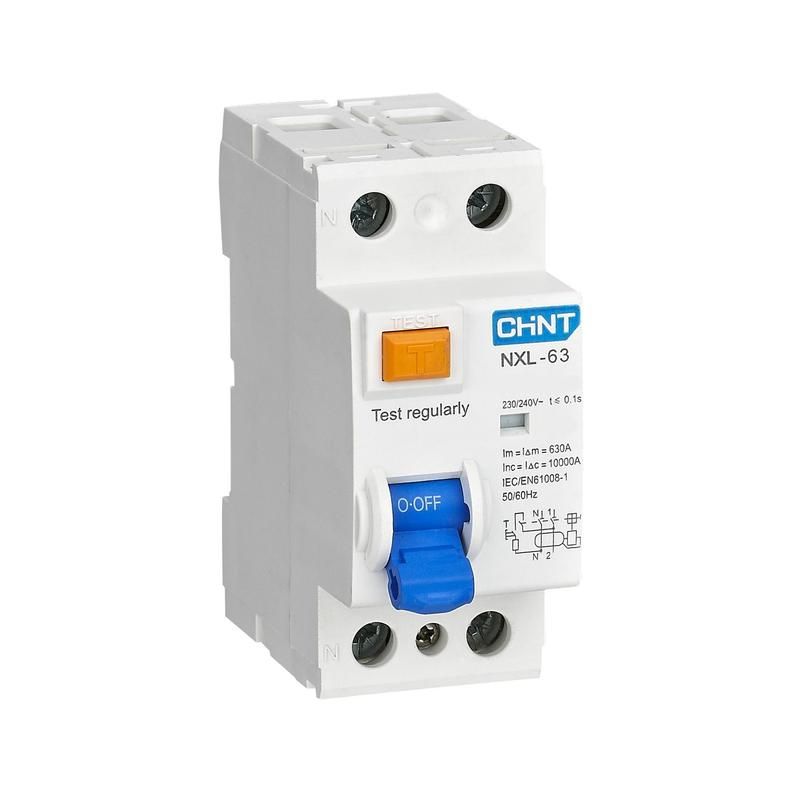

Выключатель дифференциального тока (УЗО) 2п 40А 30мА тип AC NXL-63 6кА (R) CHINT 280723

Устройство защитного отключения (УЗО) NXL-63 6кА (R) - двухполюсный аппарат с номинальным током 40 А и чувствительностью 30 мА, предназначенный для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и промышленных сетях. Бренд CHINT обеспечивает надежность и соответствие международным стандартам, а артикул 280723 указывает на конкретную модель серии NXL-63.

Назначение и область применения

УЗО NXL-63 6кА (R) защищает человека от поражения электрическим током при косвенном прикосновении к поврежденной изоляции проводов или оборудования. Также предотвращает возгорание, вызванное утечкой тока в сети. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и других объектов с однофазными сетями 230 В. Применяется там, где есть риск утечки тока через корпус техники, влажные помещения (кухни, ванные комнаты) или старую проводку.

Технические характеристики

• Номинальный ток: 40 А - максимальная нагрузка, которую устройство может длительно пропускать без срабатывания;
• Номинальный ток утечки: 30 мА - порог срабатывания, при котором УЗО отключает питание; безопасный уровень для защиты людей;
• Тип тока утечки: AC - реагирует только на синусоидальную утечку переменного тока (не срабатывает на постоянный или импульсный);
• Номинальное напряжение: 230 В - рассчитано на однофазные сети;
• Количество полюсов: 2 - защищает фазу и ноль одновременно;
• Отключающая способность при КЗ: 6 кА - способен выдерживать и отключить ток короткого замыкания до 6000 А;
• Напряжение изоляции: 500 В - гарантирует безопасную работу при перегрузках по напряжению;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к высоковольтным скачкам (например, от грозы);
• Степень защиты: IP20 - защищен от прикосновения пальцами и крупными предметами, но не от пыли и влаги;
• Рабочий диапазон температур: -25…+40 C - можно использовать в неотапливаемых помещениях, но не на улице;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Монтаж: на DIN-рейку 35 мм - стандартный способ крепления в щитах;
• Ширина: 2 модуля - занимает два места в распределительном щите;
• Глубина монтажа: 75 мм - требует достаточного внутреннего объема щита;
• Степень загрязнения: 2 - допустимо использование в помещениях со средним уровнем запыленности (без металлической пыли, масла, агрессивных паров).

Совместимость и монтаж

УЗО NXL-63 6кА (R) устанавливается исключительно на DIN-рейку 35 мм в распределительном щите. Совместим с автоматическими выключателями других производителей, если они соответствуют стандарту EN 60947. Для правильной работы требуется подключение фазы и нуля - нельзя использовать в трехфазных системах без специальных решений. Обязательно соблюдать полярность: вход L/N - сверху, выход - снизу. После монтажа необходимо проверить работу кнопкой «Тест». Устройство не имеет функции защиты от перегрузки - его обязательно комбинируют с автоматическим выключателем на 40 А.

Безопасность и стандарты

УЗО NXL-63 6кА (R) соответствует требованиям IEC 61009-1 и ГОСТ Р 51326.1, что подтверждает его безопасность и надежность. Произведено по технологии электромеханического исполнения - работает даже при отсутствии питания, что делает его более надежным, чем электронные аналоги. Индикатор положения контактов позволяет визуально определить, включен ли прибор. Рекомендовано ежемесячное тестирование кнопкой «Тест» для контроля исправности.

Преимущества

• Электромеханическая конструкция - не зависит от внешнего питания, работает при любых условиях;
• Надежная защита от утечек тока 30 мА - оптимальный баланс безопасности и минимизации ложных срабатываний;
• Высокая отключающая способность (6 кА) - подходит для современных сетей с возможностью больших КЗ;
• Индикация состояния контактов - легко определить, сработало ли УЗО или просто отключен;
• Стандартная ширина 2 модуля - удобно компактно размещать в щитах;
• Подходит для широкого спектра применений - от квартир до малых предприятий.

Ограничения применения

• Не предназначен для защиты от прямого прикосновения - только от косвенного (утечек через корпус);
• Работает только с переменным током типа AC - не реагирует на постоянный ток или импульсы (например, от ИБП или солнечных панелей);
• Не защищает от перегрузок и коротких замыканий - требует обязательной установки автомата на 40 А перед ним;
• IP20 - не используется во влажных местах без дополнительной защиты (коробки, герметичные щиты);
• Не рекомендуется для установки вне помещений - температурный диапазон ограничен, нет защиты от осадков и пыли;
• Не подходит для сетей выше 230 В - не применяется в трёхфазных системах без специализированных решений.

Примеры использования

• Защита розеток в ванной комнате квартиры - предотвращает удар током при использовании фена или стиральной машины;
• Щит на этаже многоквартирного дома - отвечает за группу розеток в кухне и коридоре;
• Производственный участок с деревообрабатывающими станками - снижает риск возгорания при пробое изоляции двигателя;
• Офисный серверный шкаф - защищает оборудование от утечек, вызванных старой проводкой или влажностью.

Практические советы

• Выбирая УЗО NXL-63 6кА (R), убедитесь, что автоматический выключатель перед ним имеет такой же номинал - 40 А. Это обеспечит координацию защиты;
• При монтаже в щит с ограниченной глубиной - учтите, что УЗО требует 75 мм свободного пространства назад;
• Не используйте УЗО без автономного автомата - он не отключит перегрузку, только утечку;
• Проверяйте работу кнопкой «Тест» каждый месяц - особенно после ремонта или перебоев в сети;
• Если в вашей сети есть мощные электронные устройства (ИБП, LED-драйверы, частотные преобразователи) - рассмотрите УЗО типа A вместо AC, так как они лучше реагируют на импульсные утечки;
• При установке нескольких УЗО - используйте селективные (время задержки) модели, чтобы избежать массового отключения всей системы.
