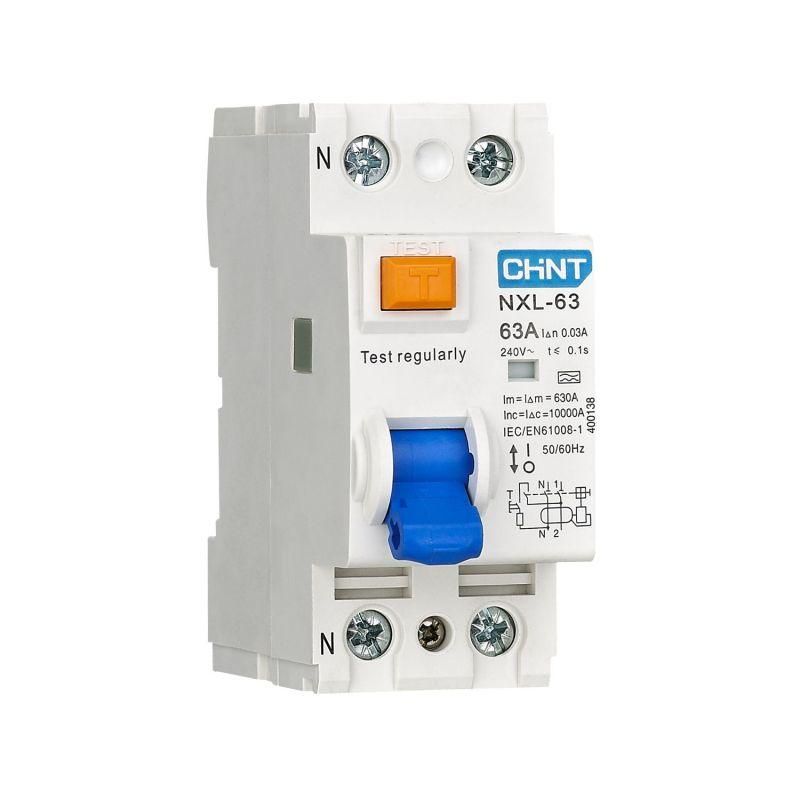

Выключатель дифференциального тока (УЗО) 2п 63А 100мА тип AC NXL-63 6кА (R) CHINT 328260

Устройство защитного отключения (УЗО) NXL-63 6kA 1P+N 63A 100mA AC (R) от бренда CHINT обеспечивает защиту людей от поражения электрическим током и предотвращает возгорания из-за утечек тока в бытовых и промышленных сетях. Этот аппарат - часть надёжной серии NXL-63, предназначенная для постоянной работы в условиях повышенной нагрузки.

Назначение и область применения

УЗО NXL-63 6kA 1P+N 63A 100mA AC (R) защищает человека от поражения электрическим током при косвенном прикосновении к повреждённому оборудованию. Также оно снижает риск возгорания, вызванного утечкой тока через изоляцию или заземление. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется в однофазных сетях 230 В с частотой 50/60 Гц.

Технические характеристики

• Номинальный ток: 63 А - позволяет подключать мощные нагрузки, такие как электрокотлы, кондиционеры, насосы.
• Номинальный ток утечки: 100 мА (0,1 А) - чувствительность рассчитана на защиту от длительных утечек, подходящую для групповой защиты нескольких потребителей.
• Номинальное напряжение: 230 В - совместимо с однофазными сетями в России и странах СНГ.
• Количество полюсов: 1P+N - отключает одновременно фазу и ноль, исключая опасный потенциал на нулевом проводе после срабатывания.
• Отключающая способность при КЗ: 6 кА - выдерживает высокие токи короткого замыкания, типичные для современных сетей.
• Тип тока утечки: AC - реагирует только на переменный ток утечки, что соответствует большинству бытовых и промышленных устройств.
• Напряжение изоляции: 500 В - гарантирует безопасную работу при перегрузках и скачках напряжения.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным перенапряжениям, например, от молний или коммутационных процессов.
• Степень защиты IP20 - защищено от прикосновения пальцами и твёрдыми предметами, но не от воды и пыли. Устанавливается только внутри закрытых щитов.
• Рабочий диапазон температур: -25…+40 C - подходит для установки в неотапливаемых помещениях, таких как подвалы или технические этажи.
• Частота: 50/60 Гц - универсальное применение в любых сетях.
• Электромеханическая конструкция - работает без внешнего питания, сохраняет функциональность даже при отсутствии напряжения в сети.
• Износостойкость: 2000 циклов включения/отключения (электрическая), 20 000 циклов (механическая) - долговечность при регулярном использовании.

Совместимость и монтаж

УЗО NXL-63 6kA 1P+N 63A 100mA AC (R) монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения требуется соблюдать полярность: вход фазы и нуля - сверху, выход - снизу. Нельзя использовать в сетях с постоянным током или с высоким содержанием постоянной составляющей утечки (например, с выпрямителями). Совместим со всеми автоматическими выключателями серии NXL-63 и другими устройствами, установленными на DIN-рейке 35 мм.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 61009-1 и ГОСТ Р 51326.1. Конструкция выполнена в соответствии с классом безопасности II - двойная изоляция, отсутствие необходимости в заземлении корпуса. Индикатор положения контактов (окошко) показывает состояние аппарата: зелёный - включено, красный - сработало. Обязательно тестирование кнопкой «Тест» не реже одного раза в месяц.

Преимущества

• Электромеханическая схема - надёжно работает при аварийных отключениях и перебоях в питании.
• Широкий диапазон рабочих температур - можно устанавливать в холодных и сырых местах, где другие модели могут отказывать.
• Высокая отключающая способность (6 кА) - обеспечивает безопасность даже при серьёзных авариях.
• Индикация состояния - сразу видно, сработало ли УЗО, что ускоряет диагностику.
• Совместимость с сериями других устройств CHINT - удобно комплектовать щиты единым решением.

Ограничения применения

• Не применяется в сетях с постоянным током или смешанным током (DC + AC) - например, с солнечными инверторами или зарядными станциями EV.
• Тип AC не реагирует на пульсирующие постоянные токи утечки - для оборудования с импульсными источниками питания (PC, LED-драйверы) лучше выбрать УЗО типа A.
• IP20 требует обязательной установки в закрытом металлическом или пластиковом щите - нельзя использовать во влажных или пыльных открытых зонах.
• 100 мА - недостаточно для защиты от прямого прикосновения человека. Для розеточных групп рекомендуется использовать УЗО с 30 мА.

Примеры использования

• Защита группы розеток в кухне или ванной комнате (при наличии отдельного УЗО 30 мА на каждую розетку).
• Общая защита всей квартиры или дома от утечек тока, когда основная задача - предотвратить пожар, а не спасти жизнь при случайном прикосновении.
• Щитовая защита на производстве: конвейеры, насосы, освещение, системы вентиляции.
• Подключение к автоматическим выключателям C16–C63 для создания многоступенчатой защиты.

Практические советы

• Выбирая УЗО NXL-63 6kA 1P+N 63A 100mA AC (R), убедитесь, что ваша сеть имеет достаточную отключающую способность (не менее 6 кА). Если вводной автомат ниже - выбирайте УЗО с меньшей отключающей способностью.
• Не используйте этот аппарат для защиты одной розетки. Для этого нужен УЗО с 30 мА. Здесь 100 мА - для групповой защиты нескольких контуров.
• Проверяйте кнопку «Тест» каждый месяц. Это единственный способ удостовериться, что устройство исправно, особенно если оно электромеханическое - внешне оно не даёт сигналов о неисправности.
• При монтаже не путайте вход и выход. Неправильно подключенное УЗО может не сработать при утечке.
• Если в системе есть частые ложные срабатывания - проверьте изоляцию проводов, наличие старых приборов с утечкой или подключение трёхфазных двигателей без балансировки.
