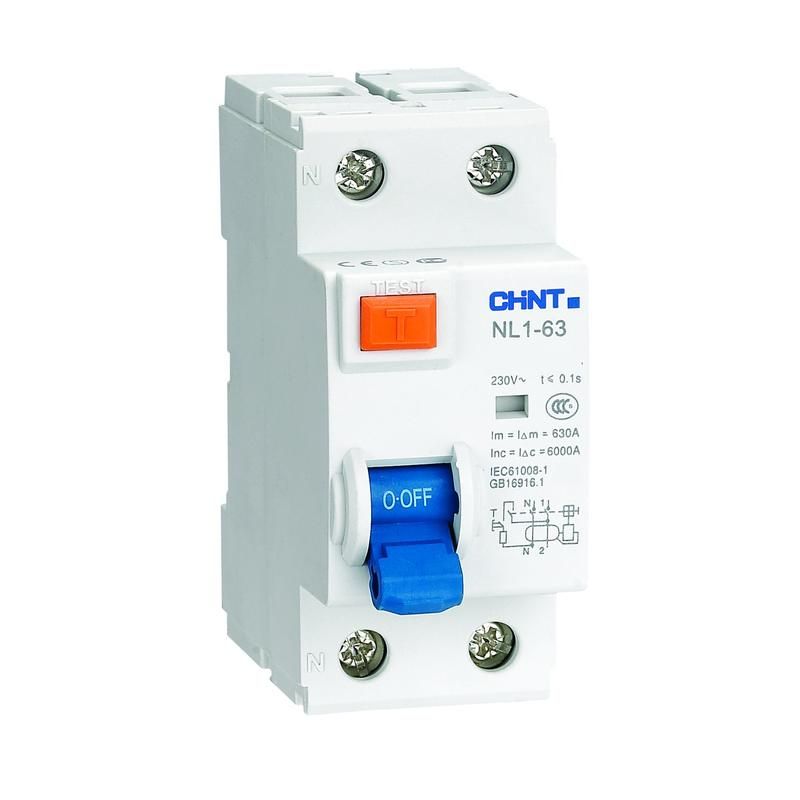

Выключатель дифференциального тока (УЗО) 2п 63А 100мА тип AC 6кА NL1-63 (R) CHINT 200217

Устройство защитного отключения (УЗО) NL1-63 (DB) (R) от бренда CHINT - это двухполюсный аппарат с номинальным током 63 А и чувствительностью 100 мА, предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых, коммерческих и промышленных сетях. УЗО NL1-63 (DB) (R) работает в сетях 400 В, 50/60 Гц и монтируется на DIN-рейку.

Назначение и область применения

УЗО NL1-63 (DB) (R) защищает человека от поражения электрическим током при косвенном прикосновении к поврежденной изоляции оборудования. Также предотвращает возгорание проводки из-за длительных утечек тока, которые не вызывают срабатывания автоматических выключателей. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений, где используются электроприборы с высоким риском утечки - стиральные машины, водонагреватели, насосы, сварочные аппараты.

Технические характеристики

• Номинальный ток: 63 А
• Номинальный ток утечки: 100 мА (0,1 А)
• Номинальное напряжение: 400 В
• Количество полюсов: 2 (2P)
• Отключающая способность при КЗ: 6 кА
• Тип срабатывания: переменный ток (AC) - реагирует только на синусоидальную утечку, не на постоянную или импульсную
• Напряжение изоляции (Ui): 500 В
• Импульсное выдерживаемое напряжение (Uimp): 4 кВ
• Частота: 50/60 Гц
• Степень защиты: IP20 - защита от прикосновения пальцами, но не от пыли и влаги
• Рабочий температурный диапазон: от -25 C до +40 C
• Конструкция: электромеханическая - работает без внешнего питания, надежнее в условиях перебоев с напряжением
• Монтаж: на DIN-рейку 35 мм
• Индикация: визуальное окно показывает состояние контактов (включен/отключен)

Совместимость и монтаж

УЗО NL1-63 (DB) (R) совместимо со всеми стандартными DIN-рейками 35 мм. Монтируется в паре с автоматическим выключателем того же номинала (например, C63) - УЗО не обеспечивает защиту от перегрузки и КЗ, поэтому обязательна установка автомата перед ним. Подключение: фаза и ноль проходят через входные и выходные клеммы аппарата. Нулевой провод после УЗО не должен соединяться с заземлением или другими нулями вне этого устройства - иначе будут ложные срабатывания. Для групповой защиты нескольких контуров используйте УЗО с током утечки 100 мА, но помните: чем выше ток утечки, тем меньше защита от поражения током.

Безопасность и стандарты

УЗО NL1-63 (DB) (R) соответствует требованиям международного стандарта IEC 61009-1 для устройств защитного отключения типа AC. Конструкция выполнена в соответствии с классом загрязнения 2 - допустимо использование в помещениях с нормальной степенью запыленности и влажности. Не применяется во взрывоопасных зонах, на открытых площадках или в местах с постоянным воздействием воды, масла, химикатов.

Преимущества

• Электромеханическая конструкция - работает даже при отсутствии напряжения в сети, что важно при авариях
• Яркая индикация состояния контактов - легко определить, сработало ли УЗО
• Высокая отключающая способность (6 кА) - выдерживает значительные токи КЗ
• Подходит для многоквартирных домов и объектов с большим количеством электроприборов
• Совместим с широким спектром модульных автоматов серии NL1

Ограничения применения

• Не защищает от постоянного тока утечки - не подходит для цепей с выпрямителями, ИБП, LED-драйверами, компьютерами
• Тип AC требует наличия именно переменного тока утечки - не сработает при появлении пульсирующего постоянного тока
• IP20 - нельзя использовать в сырых, пыльных или наружных установках без дополнительной защиты корпуса
• Не является автоматом - обязательно нужен отдельный автоматический выключатель для защиты от перегрузки и КЗ
• Не рекомендуется для защиты одиночных розеточных групп с малой мощностью - лучше применять УЗО с 30 мА

Примеры использования

• Защита группы розеток в кухне (стиральная машина, микроволновка, посудомойка)
• Щитовая на этаже многоэтажного дома - один УЗО на несколько квартир
• Цепь водонагревателя в производственной мойке
• Общий ввод в административное здание с несколькими потребителями
• Линия питания насосной станции в подвале

Практические советы

• Проверяйте работу УЗО NL1-63 (DB) (R) ежемесячно - нажимайте кнопку «Тест». Это гарантирует исправность механизма.
• Выбирая УЗО, учитывайте посадочный диаметр клемм - он рассчитан на медные провода сечением до 25 мм2. Превышение может привести к нагреву и отказу.
• Если в системе есть частые ложные срабатывания - проверьте изоляцию всех подключённых приборов, особенно старых.
• Для защиты от ударов током в ванных комнатах и банях используйте УЗО с 30 мА, а не 100 мА - последний слишком слабый для этой задачи.
• Не подключайте ноль после УЗО к шине PE - это нарушит принцип работы и сделает защиту бесполезной.
