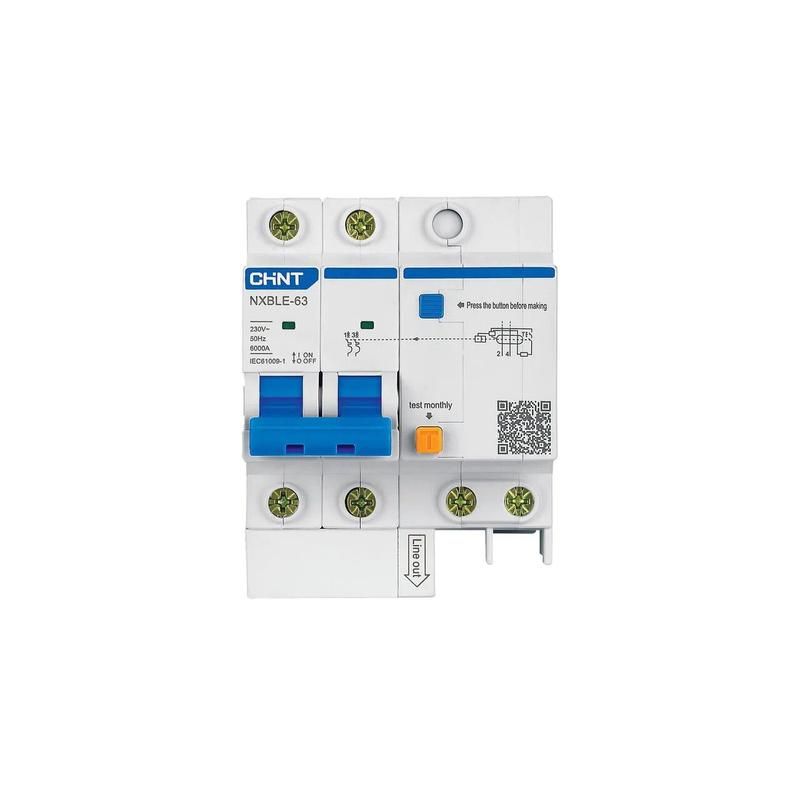

Выключатель автоматический дифференциального тока NXBLE-63 2P C63 100mA тип AC 6kA (R) | 982010 CHINT

Автоматический выключатель дифференциального тока NXBLE-63 (R) с номинальным током 63 А и чувствительностью 100 мА обеспечивает защиту от утечек, перегрузок и коротких замыканий в однофазных сетях 230 В. Этот аппарат серии NXBLE-63 от CHINT подходит для установки в щитах жилых, коммерческих и промышленных объектов, где требуется надёжная защита людей и оборудования.

Назначение и область применения

Выключатель NXBLE-63 (R) предназначен для защиты электрических цепей от:

• поражения электрическим током при косвенном прикосновении (утечка тока ≥ 100 мА);
• возгораний, вызванных утечками через изоляцию;
• перегрузок и коротких замыканий за счёт теплового и электромагнитного расцепителей.

Применяется в однофазных сетях 230 В с частотой 50/60 Гц - например, в групповых линиях розеток, бытовых приборов, насосов, систем вентиляции и малых станков. Подходит для установки в распределительных щитах жилых домов, офисов, мастерских и производственных помещений.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальный ток утечки: 100 мА (0,1 А) - порог срабатывания при утечке тока на землю.
• Тип утечки: AC - реагирует только на переменный ток утечки (стандартный для бытовых и промышленных сетей).
• Отключающая способность: 6 кА - максимальный ток КЗ, который выключатель может безопасно отключить.
• Характеристика срабатывания: C - срабатывает при токе 5–10 × I_n, подходит для нагрузок со средними пусковыми токами (например, двигатели, светильники).
• Количество полюсов: 2P - защищает фазу и ноль одновременно, ноль отключается при срабатывании.
• Номинальное напряжение: 230 В - рабочее напряжение сети.
• Напряжение изоляции: 500 В - гарантирует безопасную работу при повышенных импульсах.
• Импульсное напряжение: 4 кВ - устойчивость к скачкам напряжения (молнии, коммутационные броски).
• Частота: 50/60 Гц - совместим с сетями России и большинства стран.
• Модульная ширина: 4 модуля - занимает 72 мм на DIN-рейке.
• Степень защиты IP20: защита от доступа пальцев и твёрдых предметов >12,5 мм, но не от воды и пыли.
• Рабочая температура: от -25C до +70C - допустимо использование в неотапливаемых помещениях.
• Отключение нейтрали: да - при срабатывании отключаются и фаза, и ноль, исключая опасный потенциал на нулевом проводе.
• Механический ресурс: 20 000 циклов включения/отключения.
• Электрический ресурс: 10 000 циклов при номинальной нагрузке.

Совместимость и монтаж

Устройство NXBLE-63 (R) монтируется на стандартную DIN-рейку 35 мм. Подключение нагрузки - снизу, питание - сверху. Учитывайте ширину 4 модуля при планировании места в щите. Выключатель совместим с другими аппаратами серии NXBLE-63, что позволяет собирать унифицированные щиты. Для подключения используйте кабель с сечением до 25 мм2 (медный). Нельзя использовать с постоянным током - только переменный (AC).

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 61009-1 и ГОСТ Р 50807. Применяется в соответствии с ПУЭ для защиты от поражения током. Отключение нейтрали повышает безопасность при ремонтах. Индикатор положения контактов (окошко) показывает состояние: “I” - включено, “O” - отключено.

Преимущества

• Отключение нейтрали снижает риск поражения при неисправностях в сети.
• Электронная схема обеспечивает точное срабатывание даже при слабых утечках.
• Высокая механическая и электрическая износостойкость - долгий срок службы при активном использовании.
• Совместимость с опциями: вспомогательные контакты, сигналы аварии, расцепители - позволяют интегрировать в системы управления.
• Простая диагностика: кнопка «Тест» проверяет исправность дифференциальной защиты без внешних приборов.

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный (AC).
• IP20 не защищает от влаги - нельзя устанавливать во влажных местах (бани, улицы, открытые щитовые) без дополнительной защиты.
• Не рекомендован для цепей с высокими импульсными помехами (например, частотные преобразователи) без фильтров - возможны ложные срабатывания.
• Порог 100 мА не подходит для защиты человека напрямую - для розеточных групп лучше применять 30 мА.

Примеры использования

• Защита группы розеток в кухне или ванной комнате (при наличии дополнительной защиты 30 мА на входе).
• Линия питания насоса, компрессора или станка с двигателем - сочетание C-характеристики и 100 мА идеально для таких нагрузок.
• Щитовая на этаже многоквартирного дома - как основной дифавтомат для нескольких групп, если есть отдельные 30 мА на выходе.
• Производственные участки с металлическими корпусами оборудования - предотвращает возгорание из-за утечек через изоляцию.

Практические советы

• Обязательно проверяйте работоспособность NXBLE-63 (R) ежемесячно кнопкой «Тест». Это требование нормативов и гарантирует сохранение защиты.
• При замене старого автомата убедитесь, что новый имеет ту же ширину (4 модуля) и отключение нейтрали - иначе потребуется переделка щита.
• Для защиты людей используйте 30 мА на оконечных линиях. NXBLE-63 (R) с 100 мА - это уровень защиты от пожара, а не от удара током.
• Если нужна удалённая сигнализация срабатывания - выбирайте версию с опцией AL-X1 (сигнальный контакт аварии).
• Не устанавливайте рядом с источниками сильных магнитных полей - может влиять на работу электронного элемента.
