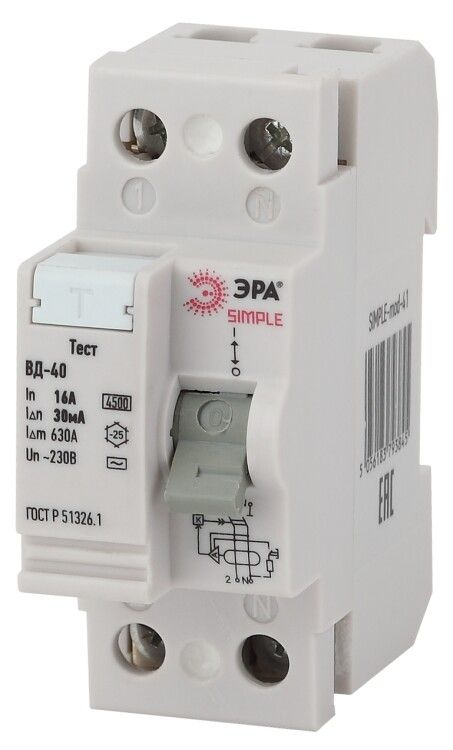

Выключатель дифференциальный (УЗО) ВД-40 (электронное) 2P 16А 30mA SIMPLE-mod-41 ЭРА SIMPLE | Б0039261

Выключатель дифференциального тока (УЗО) ВД-40 2П 16А 30мА (электронное) SIMPLE-mod-41 от бренда ЭРА предназначен для защиты людей от удара током и предотвращения пожаров, вызванных утечками тока. Это надёжное устройство без собственного энергопотребления, подходящее для установки в распределительных щитах жилых и промышленных объектов.

Назначение и область применения

УЗО ВД-40 2П 16А 30мА (электронное) SIMPLE-mod-41 защищает от поражения электрическим током при прикосновении к повреждённым или оголённым проводникам. Также предотвращает возгорание из-за утечек тока на землю - например, при износе изоляции в проводах или оборудовании. Устройство не защищает от перегрузок или коротких замыканий - для этого требуется отдельный автоматический выключатель.

Подходит для установки в бытовых, офисных и производственных сетях 230 В переменного тока. Часто применяется в групповых цепях освещения, розеточных контуров, кухонной и ванной техники, где повышен риск утечек.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может коммутировать без повреждений;
• Номинальный дифференциальный ток: 30 мА - чувствительность к утечке; при превышении этого значения УЗО отключится за доли секунды;
• Тип тока утечки: AC - реагирует только на синусоидальные переменные токи утечки (наиболее распространённый тип в бытовых сетях);
• Номинальное напряжение: 230 В - рассчитано на однофазную сеть 220–240 В;
• Количество полюсов: 2 - контролирует фазу и ноль одновременно, обеспечивает полное отключение цепи;
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания при наличии внешнего автомата;
• Сечение проводника: 1–25 мм2 - совместимо с большинством медных проводов, используемых в домашней и промышленной проводке;
• Монтаж: на DIN-рейку шириной 35 мм, занимает 2 модуля;
• Степень защиты: IP20 - защищено от прикосновения пальцев, но не от пыли и влаги - требует установки внутри закрытого щита;
• Рабочая температура: от –25 до +40 C - допустимо использование в неотапливаемых помещениях, но не на улице;
• Частота: 50 Гц - предназначено для сети стандарта Европы/РФ;
• Глубина монтажа: 68 мм - учтите этот размер при проектировании ширины щита;
• Напряжение изоляции: 230 В - соответствует классу безопасности для сетей 230 В;
• Степень загрязнения: 2 - допустимо применение в условиях с небольшим количеством пыли и конденсата (обычные внутренние помещения).

Совместимость и монтаж

УЗО ВД-40 2П 16А 30мА (электронное) SIMPLE-mod-41 устанавливается на стандартную DIN-рейку в распределительном щите. Для работы ему необходимы два провода: фаза и ноль - он не работает в трёхфазных системах без дополнительных устройств. Обязательно сочетайте его с автоматическим выключателем на 16 А или выше, так как само УЗО не защищает от перегрузок и КЗ.

При подключении следите за правильностью входа и выхода: клеммы обозначены «L» и «N». Нельзя менять местами вход и выход - это нарушит работу устройства. Подключаемые провода должны иметь сечения от 1 до 25 мм2 - более тонкие или толстые провода не будут надёжно зажаты.

Безопасность и стандарты

УЗО ВД-40 2П 16А 30мА (электронное) SIMPLE-mod-41 соответствует требованиям ГОСТ Р 51326.1 и МЭК 61009-1. Применяет электронную схему срабатывания - требует наличия питания в сети для функционирования. При отключении всей системы (например, при аварии) устройство временно теряет работоспособность, пока не восстановится питание. Это отличает его от электромеханических УЗО, которые работают даже при отсутствии напряжения.

Преимущества

• Высокая механическая износостойкость - выдерживает более 10 000 операций включения/отключения;
• Отсутствие собственного энергопотребления - не увеличивает нагрузку на сеть;
• Широкий диапазон сечений проводов - удобен при использовании различных кабелей;
• Надёжная защита от утечек тока - снижает риск травм и пожаров;
• Компактный формат - занимает всего 2 модуля на DIN-рейке, экономит место в щите.

Ограничения применения

• Не работает при полном отключении напряжения - электронная схема нуждается в питании для срабатывания;
• Не защищает от импульсных помех, постоянного тока утечки или сложных форм токов - только от синусоидальных переменных (тип AC);
• Не подходит для открытых или влажных помещений - степень защиты IP20 требует герметичного щита;
• Не используется в качестве основной защиты от КЗ - обязательно нужен автоматический выключатель;
• Не рекомендовано использовать в сетях с частыми скачками напряжения или нестабильным питанием - возможны ложные срабатывания.

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при использовании фена или стиральной машины;
• Групповая защита кухонных приборов - холодильник, микроволновка, кофе-машина;
• Осветительные цепи в подъезде или гараже - снижает риск пожара при старой проводке;
• Оборудование на производстве: станки, насосы, конвейеры с металлическими корпусами;
• Дополнительная защита в щитах квартир и частных домов после главного автомата.

Практические советы

• Перед установкой проверьте целостность изоляции проводов - УЗО не спасёт от пробоя, если провод уже повреждён;
• Проверяйте работу УЗО ежемесячно кнопкой «Тест» - она имитирует утечку тока и подтверждает исправность;
• Выбирайте УЗО с номиналом 16 А только для цепей, где нагрузка не превышает 3,5 кВт - для мощных приборов (бойлеры, печи) лучше взять 25 А;
• Убедитесь, что глубина щита позволяет вместить 68 мм - некоторые компактные модели не подходят;
• Если в вашей сети часто происходят ложные срабатывания - возможно, есть скрытая утечка или плохая изоляция. Проверьте все подключенные устройства;
• Для многоквартирных домов рекомендуется ставить УЗО на каждую группу (розетки, освещение, кухня), а не один на весь дом - это повысит точность диагностики и минимизирует отключения.
