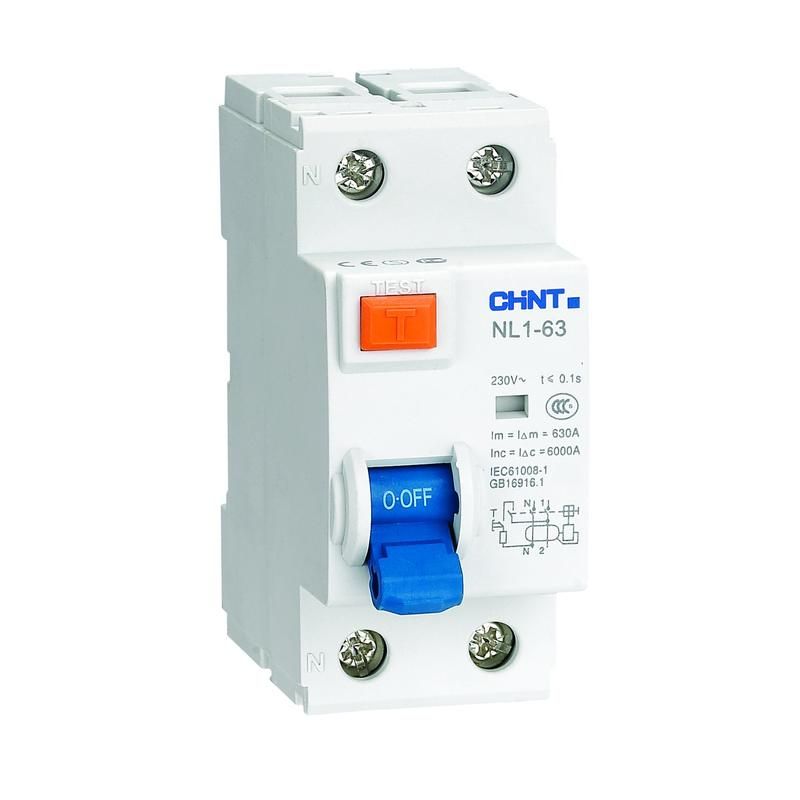

Выключатель дифференциального тока (УЗО) 2п 25А 100мА тип AC 6кА NL1-63 (R) CHINT 200215

Устройство защитного отключения (УЗО) NL1-63 6kA 2P 25A 100mA тип AC от бренда CHINT обеспечивает защиту людей от поражения электрическим током и предотвращает возгорания из-за утечек тока в бытовых и промышленных сетях. Этот УЗО NL1-63 работает в однофазных цепях с номинальным напряжением 400 В и рассчитан на ток нагрузки до 25 А.

Назначение и область применения

УЗО NL1-63 6kA 2P 25A 100mA тип AC применяется для защиты человека от поражения электрическим током при косвенном прикосновении к токоведущим частям, а также для предотвращения пожаров, вызванных утечками тока в проводке. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и других объектов с однофазной сетью 230/400 В. Номинальный ток утечки 100 мА делает его оптимальным для групповой защиты нескольких потребителей - например, освещения, розеточных групп или оборудования без высоких требований к чувствительности.

Технические характеристики

• Номинальный ток: 25 А - максимальная нагрузка, которую устройство может длительно пропускать без срабатывания;
• Номинальный ток утечки: 100 мА (0,1 А) - порог, при котором УЗО автоматически отключает питание;
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой предназначен прибор;
• Количество полюсов: 2 - защищает фазу и ноль одновременно, исключает работу при обрыве нулевого провода;
• Отключающая способность при КЗ: 6 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не срабатывает на постоянный или импульсный;
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию внутренних компонентов;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным перенапряжениям, например, от молний;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Рабочая температура: от -25C до +40C - допустимый диапазон для установки в неотапливаемых помещениях;
• Степень защиты IP20 - защита от прикосновения к токоведущим частям пальцами, но не от пыли и влаги;
• Конструкция: электромеханическая - работает без внешнего питания, сохраняет функциональность даже при отсутствии напряжения в сети;
• Индикация: окно положения контактов - показывает, что УЗО отключено (красный цвет), а не просто выключено рубильником.

Совместимость и монтаж

УЗО NL1-63 6kA 2P 25A 100mA тип AC монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы сверху и снизу - вход и выход помечены. Обязательно соблюдать полярность: фаза и ноль должны быть правильно подсоединены. Устройство совместимо с автоматическими выключателями серии NL1 и другими изделиями, соответствующими стандарту IEC 61009. Не рекомендуется использовать с оборудованием, создающим значительные импульсные токи утечки (например, частотными преобразователями или мощными источниками бесперебойного питания), так как это может вызывать ложные срабатывания.

Безопасность и стандарты

УЗО NL1-63 соответствует требованиям международного стандарта IEC 61009-1 для устройств защитного отключения. Электромеханическая конструкция обеспечивает надёжную работу даже при отказе сети. Применение типа AC ограничивает использование только в сетях с чисто переменным током утечки - не подходит для цепей с постоянной составляющей (например, с выпрямителями). Степень защиты IP20 позволяет устанавливать устройство только внутри закрытых щитов, недоступных для доступа посторонних лиц и защищённых от попадания воды.

Преимущества

• Электромеханическая схема - не зависит от наличия напряжения в сети, остаётся работоспособным при аварийных отключениях;
• Яркая индикация состояния - легко отличить сработавшее УЗО от обычного выключенного автомата;
• Высокая отключающая способность (6 кА) - обеспечивает безопасность при серьёзных КЗ;
• Подходящий класс чувствительности (100 мА) - снижает риск ложных срабатываний при использовании в групповых линиях;
• Совместимость с сериями CHINT - можно комбинировать с автоматами и УЗО той же серии для унифицированной сборки щита.

Ограничения применения

• Не подходит для цепей с постоянным током утечки - например, где есть выпрямители, LED-драйверы, ИБП или частотники;
• Тип AC не реагирует на пульсирующие токи утечки - не используется в современной технике с импульсными блоками питания;
• IP20 - нельзя устанавливать во влажных местах (ванная, баня, улица, подвалы без защиты);
• Нельзя применять как самостоятельную защиту от перегрузок - требуется обязательная параллельная установка автоматического выключателя;
• Не рекомендовано для защиты одного единственного прибора - лучше выбирать УЗО с меньшим током утечки (30 мА) для таких задач.

Примеры использования

• Групповая защита розеток в квартире - один УЗО NL1-63 на всю кухню и ванную комнату;
• Защита осветительных цепей в административном здании - особенно там, где много старой проводки;
• Щиты на производстве - защита линий для станков, насосов, вентиляторов, если оборудование не создаёт импульсных утечек;
• Объекты с ограниченным бюджетом - экономичная альтернатива более дорогим типам A или B, когда нет необходимости в защите от постоянного тока утечки.

Практические советы

• Проверяйте исправность УЗО NL1-63 ежемесячно - нажимайте кнопку «Тест». Это обязательное условие безопасности;
• При установке в щитке оставьте минимум 10–15 мм свободного места вокруг - для лучшей теплоотдачи и удобства обслуживания;
• Не соединяйте несколько УЗО последовательно - это может привести к селективному отказу;
• Если после установки УЗО часто срабатывает - проверьте изоляцию проводов, наличие повреждённых приборов или неправильно подключённый ноль;
• Посадочный размер DIN-рейки - 35 мм. Убедитесь, что рейка не деформирована и плотно фиксирует корпус;
• Для защиты отдельных ответвлений (например, стиральная машина) используйте УЗО с током утечки 30 мА - 100 мА слишком слабо чувствителен для личной безопасности.
