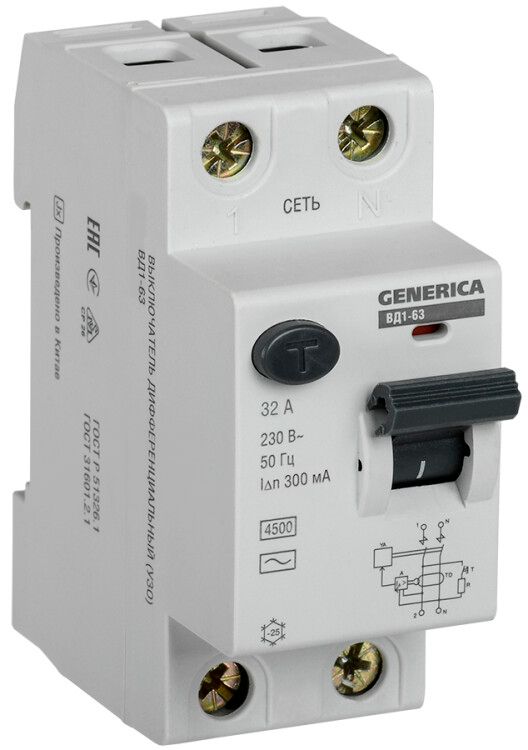

Выключатель дифференциальный (УЗО) ВД1-63 2Р 32А 300мА | MDV15-2-032-300 GENERICA IEK

Устройство защитного отключения (УЗО) ВД1-63 2 полюса 32А 300мА от бренда GENERICA - это электронное устройство, предназначенное для быстрого отключения цепи при утечке тока, защищая людей от поражения электричеством. Артикул mdv15-2-032-300 соответствует серии ВД1-63 и подходит для установки в распределительных щитах жилых и промышленных объектов.

Назначение и область применения

УЗО ВД1-63 2 полюса 32А 300мА защищает людей от поражения электрическим током при контакте с повреждённой изоляцией или случайном прикосновении к токоведущим частям. Устройство не защищает от перегрузок и коротких замыканий - для этого требуется дополнительно установить автоматический выключатель. Применяется в групповых линиях освещения, розеточных контуров, оборудования в помещениях с повышенной опасностью: ванных комнатах, кухнях, мастерских, на производстве.

Технические характеристики

• Номинальное напряжение: 230 В - работает в однофазной сети 220–240 В
• Номинальный ток: 32 А - допустимый постоянный ток через устройство
• Дифференциальный ток: 300 мА - чувствительность к утечке; срабатывает при превышении этого значения
• Тип тока утечки: AC - реагирует только на переменный ток утечки (синусоидальный), не срабатывает на постоянный или импульсный
• Количество полюсов: 2 - отключает фазу и ноль одновременно
• Отключающая способность при КЗ: 4,5 кА - выдерживает кратковременный ток короткого замыкания до этой величины
• Частота: 50 Гц - предназначено для сетей с промышленной частотой
• Модульная ширина: 2 модуля - занимает 36 мм на DIN-рейке
• Устойчивость к импульсному току: 0,25 кА - выдерживает кратковременные скачки тока, например, от грозовых разрядов
• Степень защиты: IP20 - защищено от прикосновений пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Способ монтажа: на DIN-рейку - совместим со стандартными щитами
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

УЗО ВД1-63 2 полюса 32А 300мА монтируется на стандартную DIN-рейку шириной 35 мм. Для работы необходимо подключение фазного и нулевого провода - входные клеммы расположены сверху, выходные - снизу. Обязательно соблюдать полярность: ноль подключается строго к клемме N. Устройство не имеет встроенного автомата - его следует устанавливать последовательно с автоматическим выключателем на 32 А. Подключение выполняется с использованием медных проводов сечением до 16 мм2. Нельзя использовать с трёхфазными системами или с постоянным током.

Безопасность и стандарты

УЗО ВД1-63 соответствует требованиям ГОСТ Р 51326.1-99 и МЭК 61008-1. Сертифицировано для использования в бытовых и аналогичных условиях. Относится к классу B - обеспечивает защиту при возникновении переменного тока утечки. Не применяется в системах TN-C - требует наличия отдельного защитного проводника PE.

Преимущества

• Высокая надёжность срабатывания при утечках 300 мА - снижает риск поражения током
• Электронный тип - не зависит от механических элементов, что увеличивает срок службы
• Интеграция в серию ВД1-63 - совместимость с другими компонентами GENERICA/IEK
• Устойчивость к импульсным помехам - меньше ложных срабатываний при грозах или запуске мощных двигателей
• Фиксация на DIN-рейке - удобный и стандартизованный монтаж

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно использование с автоматом
• Работает только с переменным током утечки (тип AC); не сработает при постоянной утечке (например, от выпрямителей)
• IP20 - нельзя устанавливать во влажных местах вне щита (бани, уличные щитовые, открытые площадки)
• Не рекомендуется для питания оборудования с высокими естественными утечками (например, старые нагреватели, насосы с изношенной изоляцией)
• Требует стабильного напряжения - при значительных просадках или перепадах возможны отказы в работе

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Линия питания стиральной машины, бойлера, духового шкафа
• Групповая защита освещения в подвале или гараже
• Щиты на производстве для оборудования с металлическим корпусом (станки, конвейеры)
• Объекты с заземлением IT или TN-S - где важна быстрая реакция на утечку

Практические советы

• Перед установкой проверьте целостность изоляции всех проводов - УЗО не спасёт от пробоя между фазой и землёй, если провод уже повреждён
• После монтажа всегда нажимайте кнопку «Тест» - она имитирует утечку и проверяет работоспособность устройства
• Не используйте УЗО ВД1-63 2 полюса 32А 300мА в качестве главного - лучше применять его как вторичную защиту после основного автомата
• При наличии нескольких УЗО в одном щите - выбирайте селективные (S-типа) для предотвращения массового отключения
• При замене - сохраняйте исходную схему подключения: ноль не должен проходить через другие УЗО или автоматы
• Проверяйте температурный режим щита - перегрев снижает срок службы электронных компонентов
