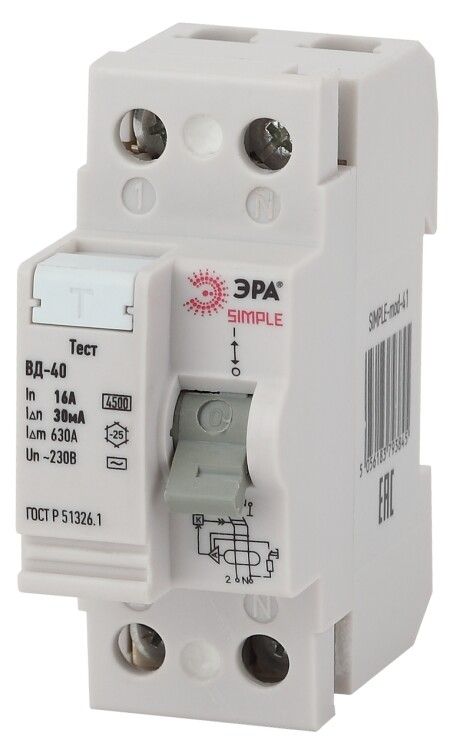

Выключатель дифференциальный (УЗО) ВД-40 (электронное) 2P 40А 30mA SIMPLE-mod-43 ЭРА SIMPLE | Б0039263

Устройство защитного отключения (УЗО) ВД-40 2P 40А 30мА (электронное) SIMPLE-mod-43 - это надёжный аппарат для защиты людей от удара током и предотвращения пожаров из-за утечек тока. Бренд ЭРА предлагает эту модель как часть серийной линейки УЗО, подходящую для установки в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

УЗО ВД-40 2P 40А 30мА (электронное) SIMPLE-mod-43 защищает от поражения электрическим током при прикосновении к оголённым проводам или повреждённой изоляции. Он не защищает от перегрузок или коротких замыканий - эти функции выполняют автоматические выключатели. Применяется в сетях переменного тока 230 В, где важна быстрая реакция на малые утечки - например, в ванных комнатах, кухнях, на открытых площадках, уличном освещении, в цепях питания оборудования с повышенной влажностью.

Технические характеристики

• Номинальный ток: 40 А - выдерживает нагрузку до этого значения без срабатывания.
• Дифференциальный ток: 30 мА - срабатывает при утечке выше этой величины, что соответствует требованиям безопасности для защиты людей.
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не на постоянный.
• Напряжение: 230 В - предназначено для однофазных сетей.
• Количество полюсов: 2P - контролирует фазу и ноль одновременно.
• Отключающая способность: 6 кА - способен безопасно отключить цепь при КЗ с током до 6000 А.
• Импульсная устойчивость: 6 кА - выдерживает кратковременные скачки напряжения, например, от грозовых разрядов.
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупными предметами, но не от пыли и влаги; требует установки внутри закрытого щита.
• Рабочая температура: от -25C до +40C - подходит для большинства помещений, но не для холодных необогреваемых мест.
• Сечение провода: 1–25 мм2 - совместим с медными проводами стандартного сечения.
• Монтаж: на DIN-рейку шириной 17,5 мм - стандартный способ крепления в щитах.
• Ширина: 2 модуля - занимает два места на DIN-рейке (35 мм).
• Глубина монтажа: 68 мм - требуется свободное пространство в щите для удобного подключения.
• Потребление энергии: не требует внешнего питания - работает за счёт дифференциального тока.

Совместимость и монтаж

УЗО ВД-40 2P 40А 30мА (электронное) SIMPLE-mod-43 устанавливается после автомата защиты по току (например, C16, C25, C32, C40). Подключение: входные провода - сверху, выходные - снизу. Обязательно соединять фазу и ноль через устройство - игнорирование нулевого провода делает защиту бесполезной. Для правильной работы необходимо соблюдать полярность. Монтаж допускается только в сухих помещениях, в щитах с классом защиты не ниже IP54. Не рекомендуется использовать в условиях постоянной вибрации или прямого попадания воды.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1, которые регламентируют безопасность устройств защитного отключения. Номинальное напряжение изоляции 230 В обеспечивает достаточную изоляцию между токоведущими частями. Отключающая способность 6 кА гарантирует безопасное отключение даже при серьёзных авариях. Устройство не содержит элементов, требующих обслуживания - срок службы определяется количеством операций включения/отключения (более 10 000 циклов).

Преимущества

• Высокая скорость срабатывания - менее 0,3 секунды при утечке 30 мА.
• Нет необходимости во внешнем питании - работает автономно, даже при отключении сети.
• Механическая прочность - рассчитано на многократные срабатывания без потери точности.
• Компактный формат - занимает всего 2 модуля, экономит место в щите.
• Простота проверки - кнопка “Т” позволяет тестировать работоспособность без отключения питания.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем.
• Работает только с переменным током утечки (AC); не реагирует на постоянный ток - не подходит для систем с выпрямителями или солнечными панелями без дополнительной защиты.
• IP20 - нельзя устанавливать вне щита, в сырых или запылённых местах без дополнительной защиты корпуса.
• Не предназначен для температур ниже -25C - в неотапливаемых помещениях зимой возможны отказы.
• Не рекомендуется для цепей с высоким уровнем помех (частотные преобразователи, мощные двигатели) - возможны ложные срабатывания.

Примеры использования

• Защита розеток в ванной комнате и на кухне.
• Автоматическое отключение при пробое изоляции в стиральной машине или бойлере.
• Щитовая защита групповой линии освещения на улице.
• Обеспечение безопасности в мастерских с металлообрабатывающим оборудованием.
• Подключение к щиту в дачном доме с заземлением.

Практические советы

• Выбирайте УЗО ВД-40 2P 40А 30мА (электронное) SIMPLE-mod-43 для групповых линий, а не для отдельных приборов - он защищает сразу несколько розеток или светильников.
• Проверяйте работу устройства ежемесячно кнопкой “Т”. Если не срабатывает - замените.
• Убедитесь, что посадочный диаметр контактов соответствует сечению вашего провода (1–25 мм2). Не используйте слишком толстый провод - он не войдёт.
• При установке в старый щит с ограниченной глубиной - учтите, что УЗО требует минимум 68 мм свободного пространства назад.
• Не подключайте ноль после УЗО к заземляющему контуру - это вызовет ложные срабатывания.
• Если в цепи есть компьютеры, зарядные устройства или LED-светильники - они могут создавать микротоки утечки. В этом случае лучше применять УЗО типа A, но эта модель - только AC.
