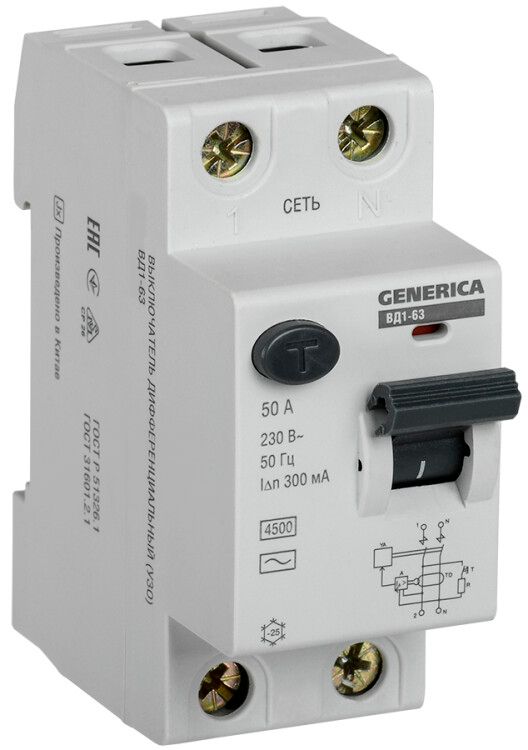

Выключатель дифференциальный (УЗО) ВД1-63 2Р 50А 300мА | MDV15-2-050-300 GENERICA IEK

Устройство защитного отключения (УЗО) ВД1-63 2 полюса 50А 300мА от бренда GENERICA - это быстродействующий аппарат электронного типа, предназначенный для защиты людей от поражения электрическим током за счет отключения цепи при утечке тока. Артикул mdv15-2-050-300 соответствует серии ВД1-63 и подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

УЗО ВД1-63 2 полюса 50А 300мА не защищает от перегрузок и коротких замыканий - эти функции возложены на автоматические выключатели. Его задача - обнаружить утечку тока через изоляцию или тело человека и отключить питание за доли секунды. Применяется там, где есть риск поражения электрическим током: в ванных комнатах, кухнях, на открытых площадках, у оборудования с высокой влажностью, а также в качестве группового УЗО для нескольких розеточных контуров.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который устройство может проводить без повреждений.
• Дифференциальный ток: 300 мА (0,3 А) - порог срабатывания; при утечке выше этого значения УЗО отключится.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типичный для бытовой сети); не сработает на постоянный или импульсный ток.
• Напряжение: 230 В - рассчитано на однофазную сеть 220–240 В.
• Количество полюсов: 2 - контролирует фазу и ноль одновременно, что исключает возможность работы при обрыве одного провода.
• Отключающая способность при КЗ: 4,5 кА - способно выдерживать кратковременные токи короткого замыкания до этой величины без выхода из строя.
• Устойчивость к импульсному току: 0,25 кА - выдерживает кратковременные скачки тока, например, от грозовых разрядов или запуска двигателей.
• Частота: 50 Гц - совместимо с сетями России и стран СНГ.
• Ширина: 2 модуля - занимает два стандартных места на DIN-рейке (17,5 мм каждый).
• Степень защиты: IP20 - защищено от прикосновения пальцев и крупных предметов, но не от пыли и влаги; требует установки внутри закрытого щита.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и температурного режима.

Совместимость и монтаж

УЗО ВД1-63 2 полюса 50А 300мА монтируется на стандартную DIN-рейку шириной 35 мм. Подключение выполняется в соответствии с маркировкой L (фаза) и N (ноль): входные контакты - сверху, выходные - снизу. Для правильной работы необходимо подключать нулевой провод через УЗО - нельзя использовать общий ноль после устройства. Совместимо с любыми автоматическими выключателями серии ВД1-63 и аналогами других производителей, если они имеют одинаковые габариты и класс токоограничения. Не рекомендуется устанавливать последовательно несколько УЗО с одним и тем же дифференциальным током - возможны ложные срабатывания.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50807-2009 и МЭК 61009-1. Электронный тип срабатывания обеспечивает надежное отключение даже при снижении напряжения ниже 150 В. Отсутствие встроенной защиты от сверхтоков делает обязательным применение в паре с автоматическим выключателем на 50 А или меньший ток, в зависимости от нагрузки.

Преимущества

• Высокая скорость реакции - отключение происходит менее чем за 0,3 секунды при достижении порога утечки.
• Надежная механическая конструкция - корпус выполнен из самозатухающего пластика, устойчивый к нагреву и химическим воздействиям.
• Индикация состояния - рычаг имеет четкую визуальную отметку “ON/OFF”, позволяет легко определить положение аппарата.
• Подходит для многоквартирных домов и промышленных объектов благодаря высокому значению номинального тока (50 А).

Ограничения применения

• Не применяется в системах TN-C - требуется переход на TN-S или TT с отдельным заземляющим проводником.
• Не работает при отсутствии напряжения в сети - электронная схема нуждается в питании для контроля утечки.
• Не реагирует на постоянный ток утечки (например, от выпрямителей или светодиодных драйверов) - для таких случаев нужны УЗО типа A или B.
• IP20 не допускает установку вне закрытого щита - опасность попадания влаги и пыли.
• Не предназначен для защиты от перегрузок - обязательно использование автомата в цепи.

Примеры использования

• Защита группы розеток в ванной комнате (стиральная машина, бойлер).
• Общее УЗО для всей квартиры или офиса, установленное после главного автомата.
• Щитовая защита на производстве: конвейеры, насосы, станки с металлическим корпусом.
• Распределительные щиты в детских учреждениях, больницах, спортивных комплексах.

Практические советы

• Перед первым включением проверьте работоспособность кнопкой “T” - она моделирует утечку тока и должна вызвать отключение.
• Проверяйте состояние УЗО ежемесячно - регулярное тестирование продлевает срок службы и гарантирует безопасность.
• Выбирайте автоматический выключатель с номиналом ≤ 50 А, чтобы не превысить предельную нагрузку УЗО.
• Не используйте УЗО с дифференциальным током 300 мА для защиты отдельных розеток - лучше применять 30 мА для точечной защиты.
• При установке в старые дома с плохой изоляцией возможны частые ложные срабатывания - проверьте сопротивление изоляции перед монтажом.
