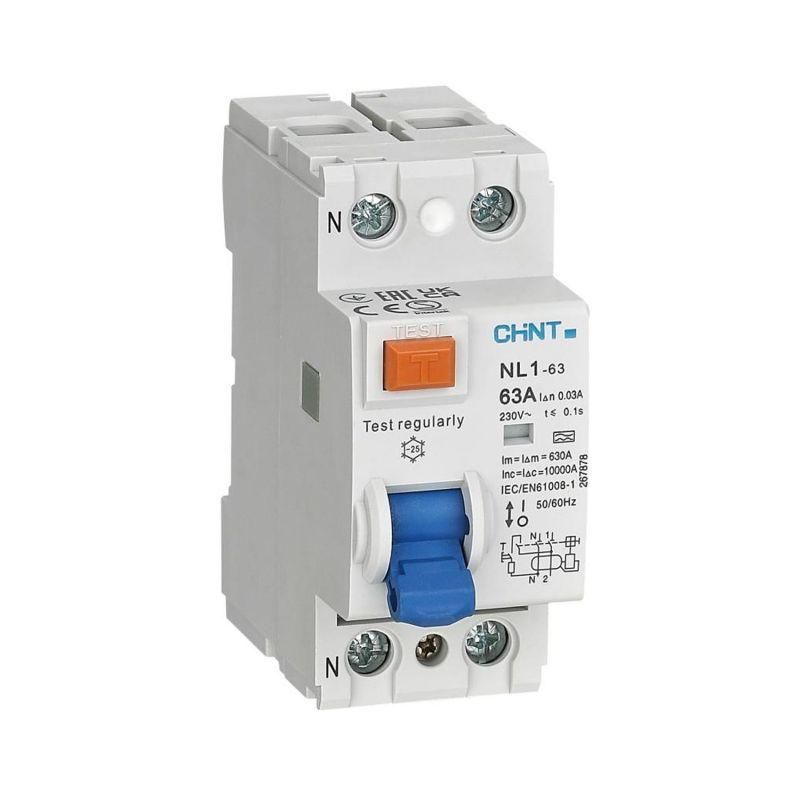

Выключатель дифференциального тока (УЗО) 2п 63А 300мА тип AC-S NL1-100 10кА (R) CHINT 200426

Устройство защитного отключения (УЗО) NL1-100 S — это электромеханический двухполюсный аппарат с номинальным током 63 А и чувствительностью 300 мА, предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и промышленных сетях. Бренд CHINT обеспечивает надежность и соответствие международным требованиям к безопасности.

Назначение и область применения

УЗО NL1-100 S защищает человека от поражения электрическим током при косвенном прикосновении к поврежденной изоляции оборудования. Также предотвращает возгорание проводки из-за длительных утечек тока, которые не вызывают срабатывания автоматических выключателей. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется в сетях переменного тока 230/400 В, 50/60 Гц.

Технические характеристики

• Номинальный ток: 63 А — максимальный постоянный ток, который устройство может коммутировать без перегрева;
• Номинальный ток утечки: 300 мА (0,3 А) — порог срабатывания при появлении дифференциального тока;
• Номинальное напряжение: 400 В — рабочее напряжение сети, для которой рассчитано УЗО;
• Количество полюсов: 2P — защищает два фазных провода, ноль проходит через устройство без размыкания;
• Отключающая способность при КЗ: 10 кА — способность безопасно прервать ток короткого замыкания;
• Тип тока утечки: AC — реагирует только на переменный синусоидальный ток утечки (не срабатывает на постоянный или импульсный);
• Напряжение изоляции Ui: 500 В — максимальное напряжение, которое может выдерживать изоляция без пробоя;
• Импульсное выдерживаемое напряжение Uimp: 4 кВ — устойчивость к высоковольтным скачкам (например, от молнии);
• Степень защиты IP20 — защита от прикосновения к токоведущим частям и от предметов более 12,5 мм, но не защищено от воды и пыли;
• Рабочий диапазон температур: -25…+40 °C — допустимый интервал для установки в помещениях без отопления;
• Частота: 50/60 Гц — совместимо со всеми стандартными сетями;
• Селективная защита: да — возможность координирования с другими УЗО в многоуровневой системе защиты;
• Конструкция: электромеханическая — работает без внешнего питания, надежнее электронных аналогов;
• Индикация: окно положения контактов — показывает, что УЗО сработало (закрытое окно = отключение).

Совместимость и монтаж

УЗО NL1-100 S монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы, расположенные сверху и снизу — входные с верхней стороны, выходные — с нижней. Нулевой провод обязательно подключается через устройство, так как оно контролирует баланс тока между фазой и нулем. Совместимо с автоматическими выключателями серии CHINT NL1, а также с большинством модульных устройств других производителей, соответствующих DIN 43880. Не рекомендуется использовать с источниками постоянного тока или частотными преобразователями — УЗО типа AC не реагирует на импульсные утечки.

Безопасность и стандарты

УЗО NL1-100 S соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1, регламентирующим безопасность устройств защитного отключения. Электромеханическая конструкция гарантирует работу даже при отсутствии напряжения в сети. Степень загрязнения 2 позволяет применять устройство в условиях нормальной запыленности (офисы, производственные цеха без агрессивной среды). Отсутствие герметизации (IP20) исключает использование во влажных местах без дополнительной защиты корпуса.

Преимущества

• Электромеханическая схема — не зависит от внешнего питания, работает при любых авариях в сети;
• Селективность — позволяет организовать многоступенчатую защиту без ложных срабатываний;
• Яркая индикация — легко определить причину отключения без тестера;
• Высокая отключающая способность (10 кА) — подходит для мощных потребителей и промышленных объектов;
• Поддержка номинала 63 А — идеально для групповой защиты нескольких контуров (например, освещение + розетки).

Ограничения применения

• Тип AC — не реагирует на постоянный ток утечки (например, от выпрямителей, LED-драйверов, компьютеров), поэтому не подходит для современных IT-оборудования без дополнительного УЗО типа A;
• IP20 — нельзя устанавливать в сырых помещениях (ванная, баня, улица), на открытых площадках или в неотапливаемых шкафах при минусовых температурах;
• Не предназначен для частого включения/выключения — рассчитан на нечастые операции (до 2000 циклов), не заменяет рубильник;
• Только для сетей 230/400 В — не используется в сетях 110 В или 690 В.

Примеры использования

• Защита группы розеток в квартире или офисе, где есть оборудование с металлическим корпусом (стиральные машины, холодильники, компьютеры);
• Групповая защита силового оборудования на производстве — насосы, компрессоры, конвейеры;
• Щитовые в административных зданиях, торговых центрах, школах — как вторичный уровень защиты после основного УЗО 30 мА;
• Объекты с длинными кабельными трассами, где естественная утечка может достигать 200–300 мА (например, старая проводка).

Практические советы

• Проверяйте исправность УЗО NL1-100 S ежемесячно — нажимайте кнопку «Тест». Если устройство не отключится, замените его;
• При использовании в щитах с несколькими УЗО — соблюдайте принцип селективности: основное УЗО (например, 300 мА) устанавливайте на входе, а точечные (30 мА) — на ответвлениях;
• Убедитесь, что нулевой провод не заземлен после УЗО — это вызовет ложные срабатывания;
• По возможности используйте УЗО типа A вместо AC, если в цепи есть электронные устройства (LED, ИБП, зарядки);
• Посадочный размер — 1 модуль (17,5 мм), учитывайте свободное место в щите при планировании компоновки.
