Выключатель дифференциального тока (УЗО) 2п 63А 300мА тип AC 6кА NL1-63 (R) CHINT 200220

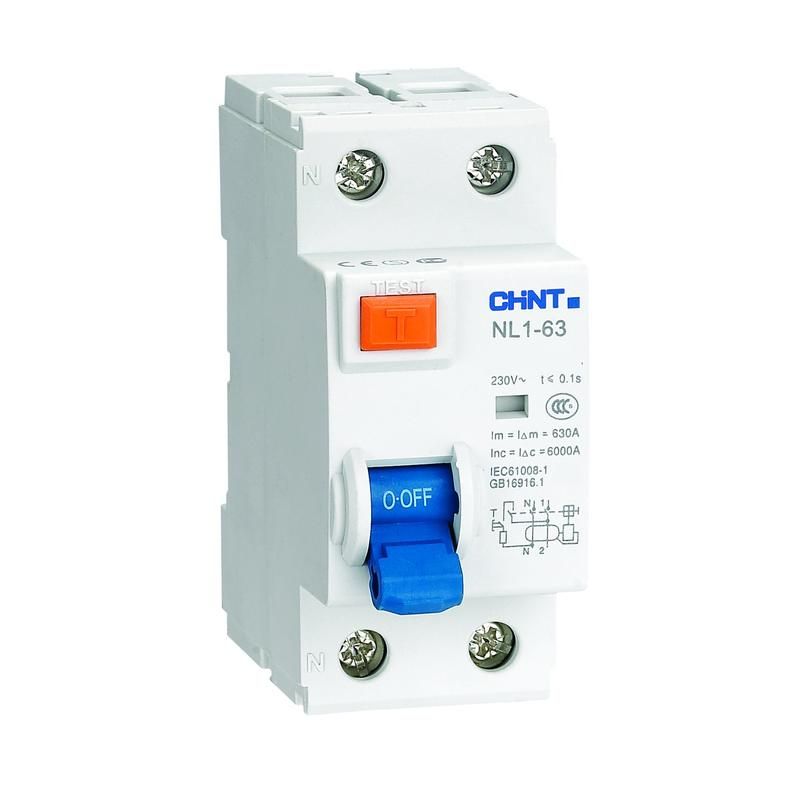

Устройство защитного отключения (УЗО) NL1-63 2П 63А 300мА тип AC 6кА (DB) (R) от бренда CHINT предназначено для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и промышленных сетях. УЗО NL1-63 работает в системах с напряжением до 400 В и обеспечивает надёжную работу при номинальном токе 63 А.

Назначение и область применения

УЗО NL1-63 2П 63А 300мА тип AC 6кА (DB) (R) защищает человека от поражения электрическим током при косвенном прикосновении к повреждённой изоляции оборудования. Также оно предотвращает возгорание проводки из-за длительных утечек тока. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется в однофазных сетях с заземлением TN-S или TN-C-S.

Технические характеристики

• Номинальный ток: 63 А — максимальная нагрузка, которую устройство может постоянно выдерживать без перегрева.
• Номинальный ток утечки: 300 мА — чувствительность к утечкам. При превышении этого значения УЗО автоматически отключится.
• Тип тока утечки: AC — реагирует только на синусоидальные переменные токи утечки (стандартный тип для большинства бытовых и промышленных нагрузок).
• Номинальное напряжение: 400 В — рассчитано на трёхфазные сети с линейным напряжением до 400 В.
• Отключающая способность при КЗ: 6 кА — способность безопасно отключить цепь при коротком замыкании с током до 6000 А.
• Количество полюсов: 2 — защищает фазу и ноль одновременно, исключает возможность работы при отключенном нулевом проводе.
• Напряжение изоляции: 500 В — гарантирует безопасную изоляцию внутренних компонентов при рабочих и кратковременных перенапряжениях.
• Импульсное выдерживаемое напряжение: 4 кВ — устойчивость к высоковольтным импульсам (например, от молнии или коммутационных скачков).
• Частота: 50/60 Гц — совместимо со всеми стандартными сетями в России и Европе.
• Рабочая температура: от -25°C до +40°C — допустимый диапазон для установки в неотапливаемых помещениях, шкафах, на улице (при условии герметичного корпуса).
• Степень защиты IP20 — защищён от прикосновения к токоведущим частям пальцами, но не от пыли и влаги. Устанавливается только внутри закрытых щитов.
• Степень загрязнения 2 — предназначен для помещений с умеренным уровнем пыли и влажности (не для сырых, грязных или химически агрессивных сред).

Совместимость и монтаж

УЗО NL1-63 2П 63А 300мА тип AC 6кА (DB) (R) монтируется на стандартную DIN-рейку шириной 35 мм. Совместимо с любыми модульными щитами, соответствующими IEC 60898. Для правильной работы требуется подключение фазы и нуля к соответствующим клеммам — помечены символами L и N. Нельзя использовать в сетях постоянного тока или с высоким содержанием постоянной составляющей в утечке (для таких случаев нужен тип A). Устройство имеет механическую индикацию: окно показывает положение контактов — «ON» (включено) или «OFF» (отключено).

Безопасность и стандарты

УЗО NL1-63 соответствует требованиям международного стандарта IEC 61009-1 и российскому ГОСТ Р 51326.1. Конструкция — электромеханическая, что означает: устройство будет работать даже при отсутствии внешнего питания. Это делает его более надёжным, чем электронные аналоги. Механическая и электрическая износостойкость — 2000 циклов включения/выключения, что соответствует длительному сроку службы при регулярном использовании.

Преимущества

• Электромеханическая конструкция — работает без зависимости от внешнего питания, повышает надёжность.
• Высокая отключающая способность (6 кА) — подходит для мест с возможностью больших токов КЗ, например, рядом с трансформаторами.
• Защита двух полюсов — исключает риск сохранения опасного потенциала на нулевом проводе после отключения.
• Индикация состояния контактов — позволяет визуально определить, включено ли устройство, даже при отсутствии света в щите.
• Подтверждённая долговечность — 2000 циклов операций, что соответствует минимум 10–15 годам эксплуатации при нормальных условиях.

Ограничения применения

• Не применяется в сетях с постоянным током утечки (например, с выпрямителями, светодиодными драйверами, ИБП) — требуются УЗО типа A.
• Степень защиты IP20 запрещает установку в открытых, влажных или пыльных местах — обязательно использование в закрытом щите.
• Не рекомендуется для защиты от прямого прикосновения — только от косвенного (повреждённая изоляция).
• Номинальный ток утечки 300 мА не подходит для защиты человека — для этого нужны 10 мА или 30 мА. Этот вариант используется для противопожарной защиты линий, а не для розеточных групп.

Примеры использования

• Главное УЗО в этажном щите многоквартирного дома — защищает всю квартиру от пожара из-за утечек в старой проводке.
• Щит на производстве для группы станков с асинхронными двигателями — предотвращает возгорание при пробое изоляции обмоток.
• Распределительный щит торгового центра — защищает освещение и слаботочные системы от последствий утечек через кабельные каналы.

Практические советы

• Перед установкой проверьте соответствие номинала УЗО NL1-63 2П 63А 300мА тип AC 6кА (DB) (R) току автомата перед ним — он должен быть равен или меньше 63 А.
• Обязательно используйте кнопку «Тест» ежемесячно — она проверяет исправность дифференциального трансформатора и механизма отключения.
• Не устанавливайте УЗО NL1-63 сразу после автомата с меньшим номиналом — это нарушит координацию защиты.
• Для защиты розеток в ванных комнатах, кухнях и на улице выбирайте УЗО с током утечки 30 мА — этот экземпляр (300 мА) не подходит для этих задач.
• При сборке щита соблюдайте полярность: фаза — на L, ноль — на N. Обратное подключение может нарушить работу.
