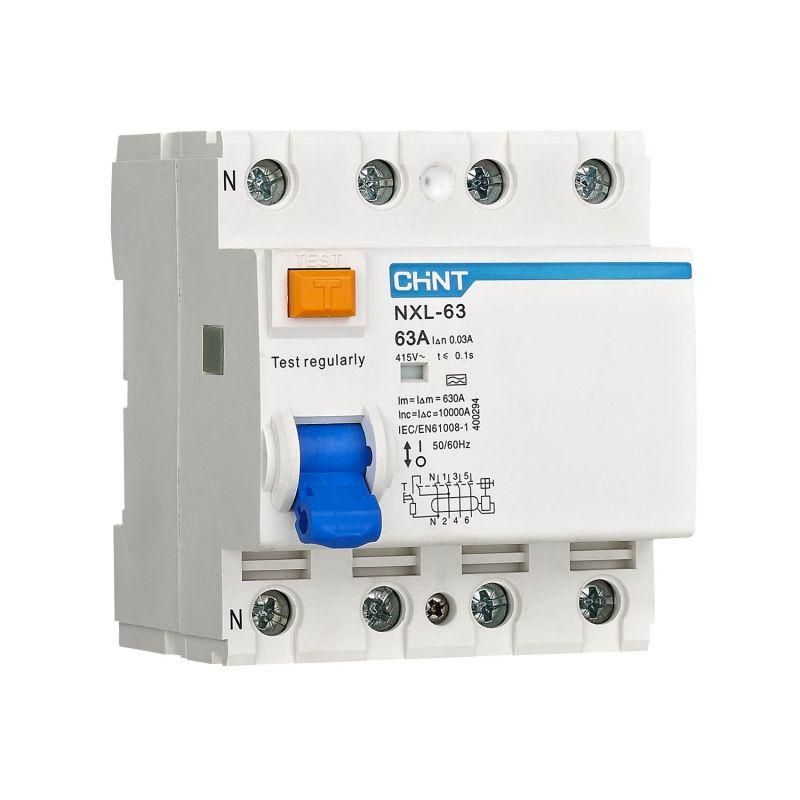

Выключатель дифференциального тока (УЗО) 4п 16А 30мА тип AC NXL-63 6кА (R) CHINT 280788

Устройство защитного отключения (УЗО) NXL-63 6кА (R) - четырёхполюсный аппарат с номинальным током 16 А и чувствительностью 30 мА, предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в трёхфазных сетях 400 В. Бренд CHINT, артикул 280788, обеспечивает надёжную работу в промышленных и коммерческих объектах.

Назначение и область применения

УЗО NXL-63 6кА (R) защищает человека от поражения электрическим током при косвенном прикосновении к токоведущим частям, а также предотвращает возгорание проводки из-за утечек тока. Применяется в трёхфазных электросетях с нулевым проводником - например, в распределительных щитах промышленных цехов, офисных зданий, торговых комплексов и многоквартирных домов. Подходит для питания оборудования с высокими требованиями к безопасности: станков, насосов, систем вентиляции, конвейеров.

Технические характеристики

• Номинальный ток: 16 А - максимальная нагрузка, которую устройство может длительно пропускать без срабатывания;
• Номинальный ток утечки: 30 мА - порог срабатывания при появлении тока утечки, безопасный для человека;
• Номинальное напряжение: 400 В - работает в трёхфазной сети 380–400 В с нулём;
• Количество полюсов: 4 - три фазы + ноль, все одновременно отключаются при утечке;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартный для большинства бытовых и промышленных нагрузок);
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до этой величины;
• Напряжение изоляции: 500 В - гарантирует безопасную изоляцию между токоведущими частями;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным перенапряжениям (например, от молний);
• Частота: 50/60 Гц - совместим с сетями России и стран с любым стандартом частоты;
• Степень защиты IP20 - защищён от прикосновения пальцами и крупными предметами, но не от пыли и влаги;
• Рабочий диапазон температур: от -25C до +40C - допустимо установление в неотапливаемых помещениях, но не на улице;
• Конструкция: электромеханическая - работает без внешнего питания, надёжнее электронных аналогов;
• Индикация: окно показывает положение контактов - «ON» / «OFF» видно визуально;
• Монтаж: на DIN-рейку 35 мм - стандартный способ крепления в щитах.

Совместимость и монтаж

УЗО NXL-63 6кА (R) устанавливается исключительно на DIN-рейку 35 мм в распределительном щите. Для работы требуется подключение всех четырёх проводов: L1, L2, L3 и N. Ноль обязательно проходит через устройство - без него УЗО не будет работать. Совместим с автоматическими выключателями других производителей, если они соответствуют стандарту IEC 60947. Не рекомендуется использовать в сетях с постоянной составляющей тока утечки (например, от сварочных аппаратов или импульсных блоков питания) - для этого нужны УЗО типа A или B.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 61009-1 для устройств защитного отключения. Электромеханическая конструкция обеспечивает срабатывание даже при отсутствии напряжения в сети. Класс защиты IP20 требует установки внутри закрытого щита - не допускается использование во влажных или запылённых местах без дополнительной защиты корпуса.

Преимущества

• Электромеханическая схема - не зависит от напряжения сети, работает при аварийных режимах;
• Чёткая визуальная индикация состояния контактов - легко определить, сработало ли УЗО;
• Высокая отключающая способность (6 кА) - подходит для мощных потребителей и промышленных объектов;
• Подтверждённая долговечность: 2000 электрических и 20 000 механических циклов включения-выключения;
• Совместимость со всеми популярными модулями на DIN-рейке - легко интегрируется в существующие щиты.

Ограничения применения

• Не применяется в сетях с постоянным током утечки - нужен УЗО типа A или B;
• IP20 не защищает от влаги и пыли - нельзя устанавливать вне щита, в сырых помещениях или на улице;
• Только для переменного тока (тип AC) - не реагирует на импульсные или пульсирующие утечки;
• Работает при температуре не ниже -25C - в холодных регионах возможны проблемы при запуске при низких температурах;
• Не является автоматическим выключателем - требует обязательной парной установки с МА (автоматом) для защиты от перегрузок и КЗ.

Примеры использования

• Щит освещения и силовой группы в торговом центре - защита нескольких трёхфазных групп розеток и светильников;
• Распределительный щит производственного участка - защита станков с ЧПУ, компрессоров, насосов;
• Общий входной щит многоэтажного дома - защита всей трёхфазной системы с учётом нулевого провода;
• Система кондиционирования с несколькими внутренними блоками - предотвращение утечек в сложных электрических контурах.

Практические советы

• Проверяйте исправность УЗО NXL-63 ежемесячно - нажимайте кнопку «Тест». Это обязательное требование нормативов;
• При монтаже соблюдайте полярность: ноль всегда подключается к выводу N, фазы - к L1/L2/L3;
• Не используйте УЗО без автомата - он не защищает от перегрузок! Обязательно сочетайте с автоматом на 16 А;
• Если в помещении есть оборудование с выпрямителем (ИБП, LED-драйверы, частотники) - рассмотрите переход на УЗО типа A;
• Посадочный размер - стандартная DIN-рейка 35 мм. Убедитесь, что в щите достаточно места для 4-полюсного аппарата - он занимает 4 модуля (72 мм).
