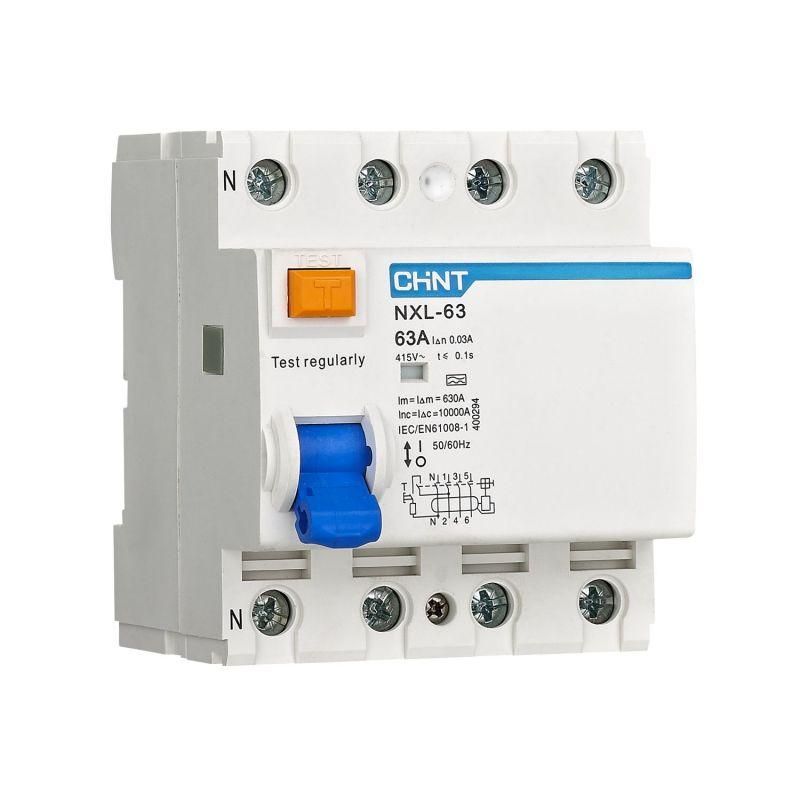

Выключатель дифференциального тока (УЗО) 4п 40А 30мА тип AC NXL-63 6кА (R) CHINT 280791

Устройство защитного отключения (УЗО) 4 полюса 40 А 30 мА тип AC NXL-63 6 кА (R) от бренда CHINT предназначено для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в трёхфазных сетях. Это надёжное электромеханическое устройство из серии NXL-63, подходящее для промышленных объектов, офисов и жилых комплексов.

Назначение и область применения

УЗО 4 полюса 40 А 30 мА тип AC NXL-63 6 кА (R) защищает человека от поражения электрическим током при косвенном прикосновении к токоведущим частям, а также предотвращает возгорание проводки из-за утечек тока. Подходит для установки в распределительных щитах трёхфазных сетей 400 В с частотой 50/60 Гц. Применяется в промышленных установках, на производстве, в многоквартирных домах, торговых центрах и других объектах, где есть группы потребителей, требующих высокой степени безопасности.

Технические характеристики

• Номинальный ток: 40 А - максимальная нагрузка, которую устройство может длительно пропускать без срабатывания;
• Номинальный ток утечки: 30 мА - чувствительность к утечкам; сработает при превышении этого значения, что соответствует требованиям безопасности для защиты людей;
• Номинальное напряжение: 400 В - рассчитано на использование в трёхфазных сетях с линейным напряжением 400 В;
• Количество полюсов: 4 - обеспечивает коммутацию всех фаз и нулевого провода одновременно;
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не срабатывает на постоянный или импульсный;
• Отключающая способность при КЗ: 6 кА - способен безопасно отключить цепь даже при значительном коротком замыкании;
• Напряжение изоляции: 500 В - гарантирует безопасную работу при перегрузках по напряжению;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения, например, от молний;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям пальцами, но не от пыли и влаги - требуется установка внутри закрытого щита;
• Рабочий диапазон температур: -25…+40 C - можно использовать в неотапливаемых помещениях, но не на улице;
• Электромеханическая конструкция - работает без внешнего питания, надёжнее в условиях перебоев с электроснабжением;
• Механическая и электрическая износостойкость: 2000 циклов - срок службы при регулярной эксплуатации;
• Индикация состояния: окно показывает положение контактов - видно, включен ли прибор или он отключился из-за утечки.

Совместимость и монтаж

УЗО NXL-63 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки необходимо соблюдать полярность: входные клеммы обозначены L1–L3 и N, выходные - соответственно T1–T3 и T. Все четыре полюса должны быть подключены - игнорирование нулевого провода приведёт к отказу работы. Устройство совместимо с автоматическими выключателями серии NXL-63 и другими компонентами, предназначенными для монтажа на DIN-рейку. Не рекомендуется устанавливать рядом с источниками сильного тепла или вибраций.

Безопасность и стандарты

УЗО 40 А 30 мА тип AC NXL-63 6 кА (R) соответствует международному стандарту IEC 61009-1 для устройств защитного отключения. Произведено в соответствии с требованиями к электробезопасности для оборудования класса II. Сертифицировано для применения в системах TN-S и TN-C-S. Соответствует нормам ПУЭ для защиты групповых цепей в жилых и промышленных зданиях.

Преимущества

• Электромеханическая конструкция - не зависит от сети, работает даже при отсутствии напряжения на входе;
• Высокая отключающая способность (6 кА) - надёжно защищает от аварийных режимов;
• Чувствительность 30 мА - оптимальна для защиты жизни человека;
• Индикация положения контактов - позволяет быстро определить причину отключения;
• Совместимость со всей серией NXL-63 - легко интегрируется в существующую систему защиты;
• Устойчивость к колебаниям температуры - подходит для установки в холодных и жарких помещениях.

Ограничения применения

• Не применяется в сетях с постоянным током - только для переменного тока типа AC;
• Не защищает от утечек постоянного тока или импульсных токов - для таких задач нужны УЗО типа A или B;
• Степень защиты IP20 - нельзя устанавливать во влажных местах, на улице или в открытых шкафах;
• Не предназначен для частого включения/выключения - допускаются лишь редкие операции, основная функция - защита, а не управление;
• Требуется обязательная проверка кнопкой «Тест» ежемесячно - без этого гарантия безопасности снижается.

Примеры использования

• Защита трёхфазного станка с металлообработкой в цеху - предотвращает удар током при повреждении изоляции;
• Щитовая в многоэтажном доме - отвечает за безопасность розеточных групп на этаже;
• Оборудование конвейера в пищевой промышленности - исключает риск поражения при доступе к механизму;
• Освещение и силовые цепи в торговом центре - обеспечивает быстрое отключение при пробое изоляции.

Практические советы

• Выбирая УЗО 40 А 30 мА тип AC NXL-63 6 кА (R), убедитесь, что суммарная мощность подключённых нагрузок не превышает 17,2 кВт (при 400 В);
• Подключайте ноль через УЗО - если нулевой провод проходит мимо, устройство не будет работать;
• Не используйте его как обычный рубильник - частые включения снизят срок службы;
• Проверяйте кнопку «Тест» каждый месяц - это единственный способ удостовериться, что УЗО исправно;
• При установке в щите оставьте свободное место вокруг - для теплоотвода и удобства обслуживания;
• Если в вашей сети возможны импульсы тока (например, от частотных преобразователей), рассмотрите переход на УЗО типа A или B.
