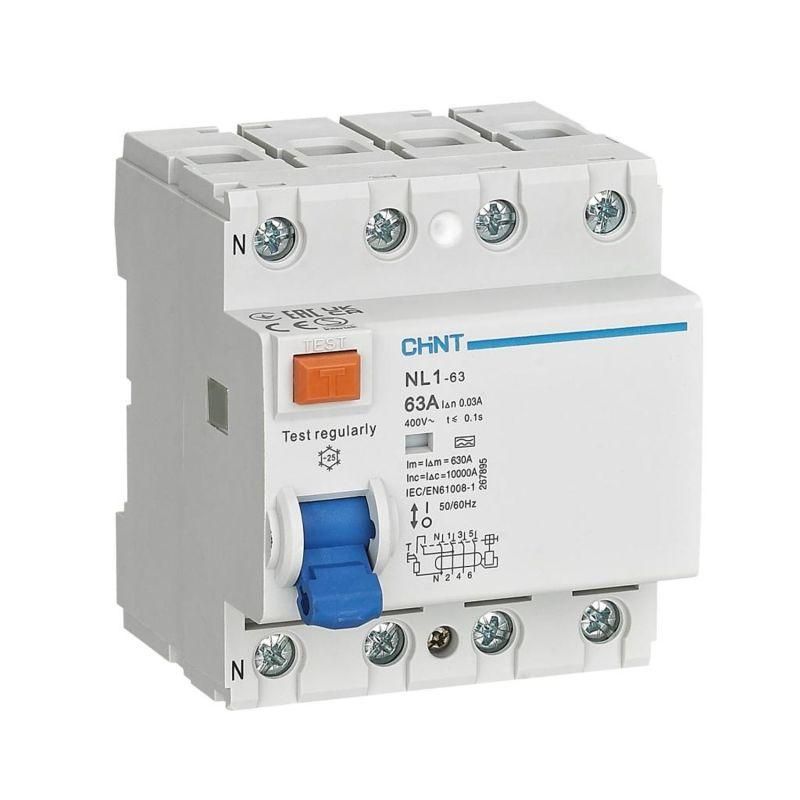

Выключатель дифференциального тока (УЗО) 4п 63А 30мА 10кА тип A NL1-63 (DB) (R) CHINT 200365

Устройство защитного отключения (УЗО) 4P 63A 30mA 10kA тип A NL1-63 (DB) (R) от бренда CHINT обеспечивает защиту людей от поражения электрическим током и предотвращает возгорания при утечках тока в трёхфазных сетях с нулевым проводником. Это надёжное электромеханическое УЗО подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

УЗО 4P 63A 30mA 10kA тип A NL1-63 (DB) (R) защищает от опасных утечек тока, вызванных повреждением изоляции, случайными прикосновениями к токоведущим частям или неисправностями оборудования. Применяется в четырёхпроводных системах TN-S и TN-C-S с рабочим напряжением до 400 В. Подходит для защиты групповых линий, где есть чувствительная электроника (например, частотные преобразователи, компьютеры, светодиодные осветительные системы), поскольку реагирует на переменный и постоянный импульсный ток утечки (тип A).

Технические характеристики

• Номинальный ток: 63 А - максимальный длительно допустимый ток через устройство
• Номинальный ток утечки: 30 мА - порог срабатывания, при котором УЗО отключается для защиты человека
• Номинальное напряжение: 400 В - работает в трёхфазной сети 230/400 В
• Количество полюсов: 4 - защищает три фазы и ноль одновременно
• Отключающая способность при КЗ: 10 кА - способно безопасно прервать ток короткого замыкания до этого значения
• Тип тока утечки: A - реагирует на переменный и выпрямленный импульсный ток (важно для современной техники)
• Напряжение изоляции (Ui): 500 В - гарантирует безопасную работу при перегрузках по напряжению
• Импульсное выдерживаемое напряжение (Uimp): 4 кВ - устойчиво к скачкам напряжения, например, от молний
• Частота: 50/60 Гц - совместимо с сетями России и Европы
• Степень защиты: IP20 - защищено от прикосновения пальцами, но не от пыли и влаги - требует установки внутри закрытого щита
• Рабочая температура: от -25C до +40C - подходит для неотапливаемых помещений, но не для улицы
• Конструкция: электромеханическая - работает без внешнего питания, сохраняет функциональность даже при отсутствии напряжения
• Монтаж: на DIN-рейку 35 мм - стандартный способ крепления в щитах
• Индикация: окно положения контактов - показывает, что УЗО отключилось (красный цвет при срабатывании)

Совместимость и монтаж

УЗО NL1-63 (DB) (R) совместимо со всеми стандартными DIN-рейками 35 мм. Для правильной установки необходимо:

• Подключить все четыре провода: L1, L2, L3 и N - ноль обязательно проходит через УЗО, иначе защита не будет работать
• Не использовать УЗО в качестве обычного рубильника - оно рассчитано на нечастые операции включения/выключения
• Обеспечить доступ к кнопке «Тест» - её нужно нажимать ежемесячно для проверки исправности
• Соблюдать полярность при подключении входа и выхода - маркировка на корпусе указана четко

Безопасность и стандарты

УЗО соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1, что подтверждает его соответствие международным нормам безопасности. Электромеханическая конструкция исключает риск отказа при отключённом питании. Степень загрязнения 2 позволяет применять устройство в помещениях с умеренным уровнем запылённости, например, в мастерских, складах, административных зданиях.

Преимущества

• Высокая надёжность благодаря электромеханической схеме - не зависит от наличия напряжения в сети
• Защита от импульсных утечек (тип A) - актуально для оборудования с импульсными источниками питания (ИБП, ЧРП, LED-светильники)
• Чёткая визуальная индикация сработавшего состояния - легко определить причину отключения
• Увеличенная отключающая способность (10 кА) - выше, чем у многих аналогичных моделей, снижает риск повреждения при аварии
• Широкий диапазон рабочих температур - можно устанавливать в холодных помещениях

Ограничения применения

• Не предназначен для установки на улице или во влажных местах - степень защиты IP20 не защищает от воды и пыли
• Не используется для защиты однофазных линий без нуля - требуется именно 4-полюсное исполнение
• Не заменяет автоматический выключатель - должен использоваться в паре с аппаратом защиты от перегрузок и КЗ
• Не рекомендовано подключение к цепям с высоким уровнем помех (например, мощные сварочные аппараты без фильтров) - возможны ложные срабатывания
• Не следует использовать в сетях с постоянным током - только переменный ток 50/60 Гц

Примеры использования

• Щитовая на этаже многоквартирного дома - защита группы розеток с бытовой техникой
• Производственный участок с CNC-станками и приводами - защита от утечек в двигателях с частотными преобразователями
• Офисный комплекс - защита серверной комнаты и IT-оборудования
• Автомобильный сервис - защита зарядных станций и диагностического оборудования

Практические советы

• Перед первым включением всегда нажмите кнопку «Тест» - если УЗО не отключится, оно неисправно
• Проверяйте состояние индикатора после каждого отключения - красный цвет означает срабатывание по утечке, а не перегрузке
• При установке в щит с несколькими УЗО - соблюдайте координацию: более чувствительные (30 мА) должны быть на конце цепочки, менее чувствительные (100–300 мА) - на входе
• Не используйте УЗО 4P вместо 3P+N, если ноль не нуждается в отключении - это увеличит стоимость и занимает лишнее место
• При наличии нескольких потребителей на одном УЗО - суммарный ток утечки всех устройств не должен превышать 1/3 от номинала УЗО (не более 10 мА для 30 мА модели)
