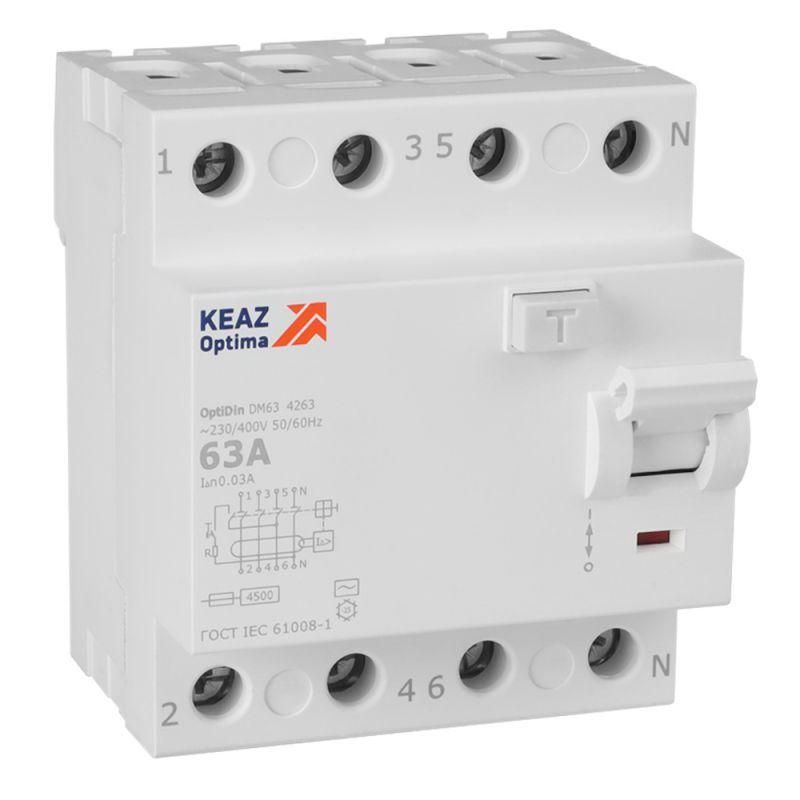

Выключатель дифференциального тока (УЗО) без защиты от сверхтоков 4П 63А 30мА AС 4,5кА OptiDin DM63-4263-AC-4,5-УХЛ4 - 343893 КЭАЗ

Выключатель дифференциального тока (УЗО) КЭАЗ 343893 - четырёхполюсное устройство защиты от утечек тока для трёхфазных сетей 400 В, рассчитанное на нагрузку до 63 А и чувствительностью 30 мА. Подходит для защиты людей и оборудования в промышленных и коммерческих объектах.

Назначение и область применения

УЗО КЭАЗ 343893 защищает от поражения электрическим током и возгораний, вызванных утечками тока в цепях. Отличается высокой точностью срабатывания при дифференциальном токе 30 мА - уровне, который считается безопасным для человека. Применяется в трёхфазных системах с напряжением 230/400 В, где требуется одновременная отсечка всех фаз и нулевого провода. Часто используется в распределительных щитах производственных цехов, офисных зданий, торговых комплексов и других объектов с мощными электроприёмниками.

Технические характеристики

• Число полюсов: 4 (три фазы + N)
• Номинальный ток: 63 А
• Номинальный отключающий дифференциальный ток (IΔn): 30 мА
• Тип дифференциальной характеристики: AC - реагирует на синусоидальные переменные утечки тока
• Номинальное напряжение: 230/400 В переменного тока
• Номинальная отключающая способность: 4,5 кА
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: УХЛ4 - предназначено для работы в помещениях с умеренным и холодным климатом, без воздействия осадков и прямого солнца

Совместимость и монтаж

УЗО КЭАЗ 343893 монтируется на DIN-рейку шириной 35 мм. Для подключения используются клеммы на верхней и нижней части устройства - вход снизу, выход сверху. Все четыре полюса (L1, L2, L3, N) должны быть подключены строго в соответствии с маркировкой. Ноль (N) обязательно проходит через устройство - его отключение является частью функции защиты. Монтаж допускается только после полного отключения питания. Рекомендуется использовать автоматические выключатели с подходящим номиналом (до 63 А) перед УЗО для обеспечения перегрузочной и короткозамкнутой защиты.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Сертифицировано для применения в России и странах ЕАЭС. Имеет механический индикатор положения контактов - видно, включен ли прибор. После срабатывания рычаг остаётся в положении “выкл” - требует ручного возврата. Не предназначен для защиты от импульсных помех или постоянного тока - для этого нужны УЗО типа A или B.

Преимущества

• Надёжное срабатывание при малых утечках - 30 мА обеспечивает защиту жизни человека
• Четыре полюса гарантируют полную изоляцию цепи при аварии - исключает риск сохранения потенциала на одном из проводов
• Изготовлено на заводе КЭАЗ - известной российской компании с проверенной долговечностью аппаратов
• Работает в условиях колебаний температур и влажности, характерных для промышленных помещений

Ограничения применения

• Не применяется в цепях с постоянным током - только для переменного тока (AC)
• Не защищает от утечек импульсного или пульсирующего тока (например, от современных ИБП, частотных преобразователей) - для них нужен УЗО типа A или B
• Не имеет встроенной защиты от перегрузок и коротких замыканий - обязателен совместный монтаж с автоматическим выключателем
• Не предназначен для установки на улице или во влажных средах - степень защиты IP20 не предохраняет от воды и пыли

Примеры использования

• Защита группы розеток в производственном цехе с металлообрабатывающими станками
• Щитовая распределительная подстанция на складском комплексе с трёхфазными насосами и конвейерами
• Общий ввод в торговую площадь с несколькими фазами и нулевым проводом
• Система освещения и силовой сети в административном здании с балансировкой нагрузки между фазами

Практические советы

• Перед установкой проверьте соответствие номинала автомата (не более 63 А) и сечения проводов - они должны выдерживать ток нагрузки
• При подключении нулевого провода не смешивайте ноли с другими группами - это вызывает ложные срабатывания
• Проверяйте работоспособность УЗО ежемесячно кнопкой “T” (тест) - даже если устройство кажется исправным
• Учитывайте посадочные габариты: устройство занимает 4 модуля (72 мм) на DIN-рейке - планируйте место в щите
• Для сложных систем с большим числом потребителей рекомендуется применять селективные УЗО (тип S) выше по иерархии - чтобы избежать массового отключения
