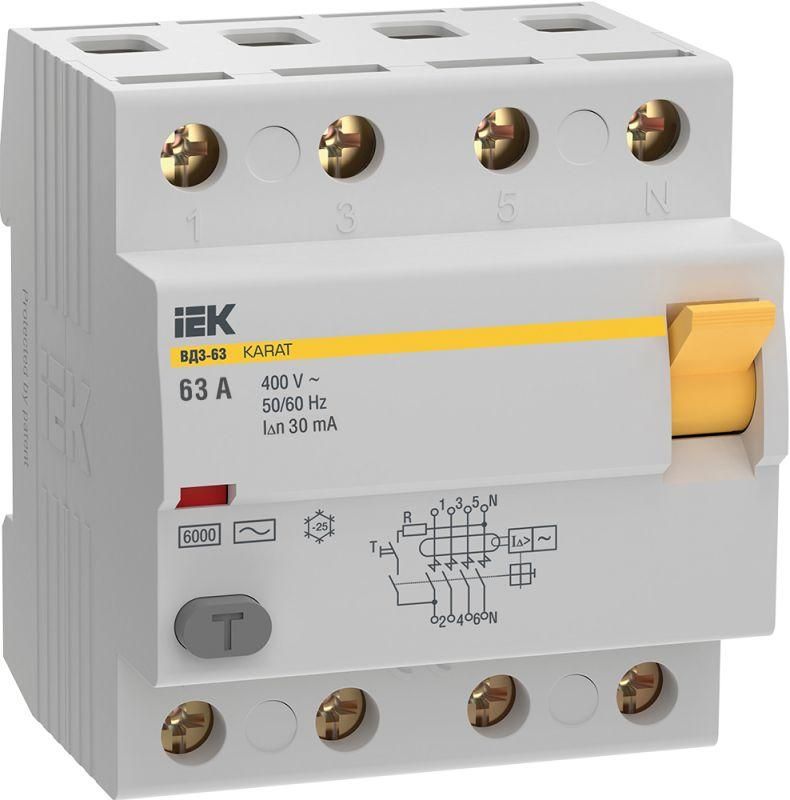

Выключатель дифференциальный (УЗО) ВД3-63 4P 63А 30мА 6кА тип АС KARAT | MDV20-4-063-030 IEK

Выключатель дифференциального тока (УЗО) 4 полюса 63А 30мА 6кА тип AC от IEK (ИЭК), артикул mdv20-4-063-030, обеспечивает защиту людей и оборудования от поражения электрическим током при утечке тока в сетях до 400 В. Устройство работает в составе распределительных щитов и не защищает от перегрузок или КЗ - для этого требуются автоматы.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 4 полюса 63А 30мА 6кА тип AC применяется для защиты от поражения током при утечке более 30 мА. Он реагирует только на переменный ток утечки (тип AC), что делает его подходящим для бытовых и промышленных систем с обычной нагрузкой - освещением, розетками, двигателями, нагревателями. Устройство используется в трёхфазных цепях с нулём (TN-S, TN-C-S), где требуется одновременное отключение всех фаз и нуля. Применяется в жилых домах, офисах, производственных помещениях, на стройплощадках, в щитах ввода и распределения.

Технические характеристики

• Номинальное напряжение: 400 В (рабочее), 415 В (изоляционное)
• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Номинальный ток утечки: 30 мА - чувствительность к утечке; сработает при превышении этого значения
• Тип тока утечки: AC - реагирует только на синусоидальный переменный ток утечки
• Отключающая способность при КЗ: 6 кА - способность выдерживать ток короткого замыкания без разрушения (не отключает КЗ!)
• Количество полюсов: 4 - три фазы + ноль, все отключаются одновременно
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Ширина по модулю: 4 (стандартная DIN-рейка, занимает 72 мм)
• Максимальное сечение кабеля: 50 мм2 - можно подключать медные провода до этого размера
• Степень защиты: IP20 - защита от прикосновений пальцев, но не от пыли и влаги; устанавливается внутри закрытых щитов
• Рабочий диапазон температур: от -25C до +45C
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 4 полюса 63А 30мА 6кА тип AC монтируется на стандартную DIN-рейку в распределительном щите. Подключение выполняется через верхние и нижние зажимы: вход - сверху, выход - снизу. Все четыре полюса (L1, L2, L3, N) должны быть подключены. Ноль обязательно проходит через УЗО - без него защита не будет работать. Для надёжности используйте клеммы с усилием затяжки, соответствующим сечению 50 мм2. Устройство совместимо с автоматическими выключателями IEK серии KARAT других типов - рекомендуется использовать их в паре для комплексной защиты.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 4 полюса 63А 30мА 6кА тип AC соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1. Это означает соответствие международным нормам безопасности для устройств защитного отключения. Электромеханическая конструкция гарантирует работу даже при отсутствии напряжения в сети - устройство не зависит от внешнего питания. Однако он не защищает от импульсных токов утечки (например, от импульсных БП), поэтому для таких нагрузок нужен тип A или B.

Преимущества

• Электромеханический принцип работы - надёжнее электронных аналогов, особенно при авариях в сети
• Отключение всех четырёх полюсов исключает риск сохранения потенциала на одном из проводников
• Поддержка высоких токов (63 А) позволяет применять в мощных трёхфазных установках
• Совместимость с сериями KARAT - легко интегрируется в щиты с другими элементами IEK
• Долгий срок службы (15 лет) при правильной эксплуатации снижает потребность в заменах

Ограничения применения

• Не отключает токи перегрузки и короткого замыкания - необходимо ставить автоматические выключатели перед УЗО
• Работает только с переменным током утечки (тип AC); не реагирует на постоянный ток утечки (например, от выпрямителей, LED-драйверов, ИБП)
• IP20 - нельзя устанавливать во влажных местах, на улице или в открытых щитах без дополнительной защиты
• Не предназначено для защиты от перенапряжений и скачков напряжения
• При использовании в сетях с высоким уровнем помех возможны ложные срабатывания - проверьте качество изоляции

Примеры использования

• Щит ввода в многоквартирный дом - защита всей трёхфазной группы розеток
• Производственный участок с трёхфазными станками и насосами
• Строительная площадка - временный щит с питанием инструментов и освещения
• Объекты с групповой защитой: один УЗО на несколько комнат или помещений

Практические советы

• Перед установкой проверьте целостность изоляции кабелей - плохая изоляция вызывает частые срабатывания
• Не подключайте ноль после УЗО к заземлению - это нарушит работу и сделает защиту бесполезной
• Проверяйте тест-кнопку ежемесячно: она имитирует утечку и должна отключать устройство
• Выбирайте автомат с номиналом 63 А или меньше перед этим УЗО - чтобы не перегружать его
• При наличии нескольких УЗО в одной цепи - убедитесь, что они согласованы по времени срабатывания (селективность)
• Посадочный диаметр кабельных зажимов рассчитан на 50 мм2 - не используйте большие провода, даже если они кажутся “нужными”
