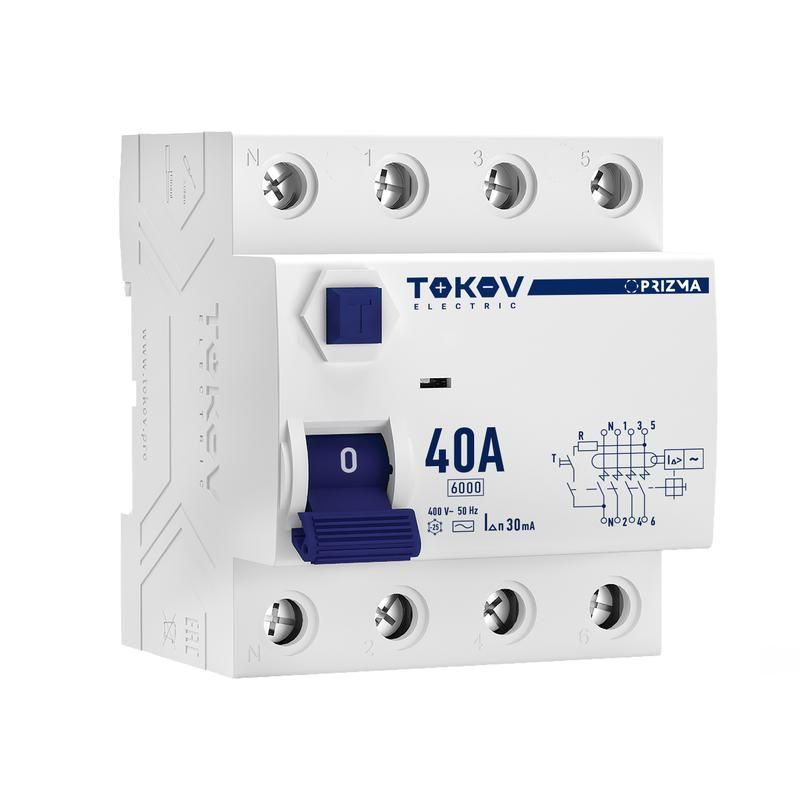

Выключатель дифференциального тока (УЗО) 4п (3P+N) 40А 30мА тип AC 6кА PRIZMA TOKOV Electric TKE-PZ60-RCDM-4-40-30-AC

Выключатель дифференциального тока (УЗО) TOKOV ELECTRIC tke-pz60-rcdm-4-40-30-ac предназначен для защиты людей и оборудования от поражения электрическим током при утечках на землю. Устройство работает в трёхфазных сетях с нулевым проводником и обеспечивает быстрое отключение при возникновении опасного тока утечки. Применяется в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Выключатель дифференциального тока (УЗО) TOKOV ELECTRIC tke-pz60-rcdm-4-40-30-ac защищает от поражения током при контакте человека с токоведущими частями или повреждении изоляции. Он реагирует на переменный ток утечки (тип AC), который возникает, например, при пробое изоляции в оборудовании, намокании кабеля или неисправности нагревательных элементов. Подходит для установки в групповых цепях освещения, розеточных контуров, насосов, вентиляторов, станков и другого промышленного оборудования, работающего от сети 400 В.

Технические характеристики

• Номинальный ток: 40 А - выдерживает постоянную нагрузку до 40 ампер без перегрузки
• Ток утечки: 30 мА - чувствителен к утечкам от 30 миллиампер, что соответствует требованиям безопасности для человеческой жизни
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не срабатывает на постоянный или импульсный
• Напряжение: 400 В - рассчитан на использование в трёхфазной сети 400 В с нулевым проводом (3P+N)
• Отключающая способность: 6 кА - способен безопасно отключить цепь даже при коротком замыкании с током до 6 тысяч ампер
• Защита IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от воды и пыли; требует установки внутри закрытого щита
• Монтаж на DIN-рейку - совместим со стандартными рейками шириной 35 мм
• Ширина: 4 модуля - занимает 4 единицы ширины на DIN-рейке (72 мм)
• Глубина установки: 50 мм - требуется свободное пространство в щите для удобного подключения
• Рабочий диапазон температур: -25…+50 C - можно использовать в неотапливаемых помещениях, но не на улице
• Частота: 50 Гц - предназначено для сетей с промышленной частотой 50 герц
• Сечение провода: 1–16 мм2 (жесткий), 1–10 мм2 (гибкий) - позволяет подключать медные провода стандартных сечений
• Изоляционное напряжение: 400 В / импульсное: 6 кВ - обеспечивает надёжную изоляцию между контактами и корпусом

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) TOKOV ELECTRIC tke-pz60-rcdm-4-40-30-ac монтируется на стандартную DIN-рейку. Для правильного подключения необходимо соблюдать полярность: фазы L1, L2, L3 и ноль N должны быть подведены к соответствующим клеммам, указанным на устройстве. Ноль обязательно проходит через УЗО - нельзя подключать его минуя устройство. Клеммы рассчитаны на одножильные провода до 16 мм2 и многожильные - до 10 мм2. Перед монтажом проверьте соответствие сечения проводов и используйте наконечники для гибких проводов. Убедитесь, что в щите достаточно места: глубина установки составляет 50 мм, а ширина - 4 модуля.

Безопасность и стандарты

Устройство соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1, которые регламентируют работу дифференциальных автоматов. Отключение происходит за время менее 0,3 секунды при достижении тока утечки 30 мА, что гарантирует защиту от летального поражения. УЗО не является защитой от перегрузки или короткого замыкания - для этого необходим автоматический выключатель. Рекомендуется сочетать этот УЗО с подходящим по току автоматом (например, C40).

Преимущества

• Надёжное срабатывание при переменном токе утечки - оптимально для большинства бытовых и промышленных нагрузок
• Высокая отключающая способность (6 кА) - обеспечивает безопасность даже при серьёзных авариях
• Поддержка гибких и жёстких проводов - упрощает монтаж в условиях ограниченного пространства
• Компактная форма (4 модуля) - экономит место в распределительном щите
• Срок службы и стабильность работы при колебаниях температуры от -25C до +50C

Ограничения применения

• Не подходит для цепей с постоянным током утечки - не сработает при неисправностях в сварочных аппаратах, ИБП, LED-драйверах
• Не защищает от перегрузок и коротких замыканий - требует обязательной установки в паре с автоматическим выключателем
• IP20 - запрещена установка во влажных, пыльных или открытых местах; только внутри закрытых щитов
• Не рекомендуется для питания оборудования с высоким уровнем естественной утечки (например, старые двигатели, электрообогреватели с плохой изоляцией)
• Не применяется в системах TN-C - требует наличия отдельного нулевого проводника (TN-S или TN-C-S)

Примеры использования

• Щит этажный в многоэтажном доме - защита группы розеток на кухне и в ванной
• Производственный участок - защита трёхфазного станка с металлообработкой
• Коммерческий офис - обеспечение безопасности для серверной и компьютерной техники
• Автомобильный сервис - питание зарядных устройств и диагностического оборудования
• Складские помещения - управление освещением и вентиляцией с возможностью аварийного отключения

Практические советы

• Обязательно проверяйте целостность нулевого провода перед включением - обрыв N вызовет отказ УЗО
• Проверяйте работоспособность устройства кнопкой «Т» один раз в месяц - это тестовый режим
• Не подключайте несколько УЗО последовательно - это может привести к ложным срабатываниям
• При использовании гибких проводов всегда применят наконечники типа “штырь” или “вилка”, чтобы избежать ослабления контакта
• Выбирайте УЗО с током утечки 30 мА для защиты людей - для оборудования допустимо 100 мА, но не здесь
• При установке в холодных помещениях (ниже 0C) дайте устройству адаптироваться к температуре перед первым включением
