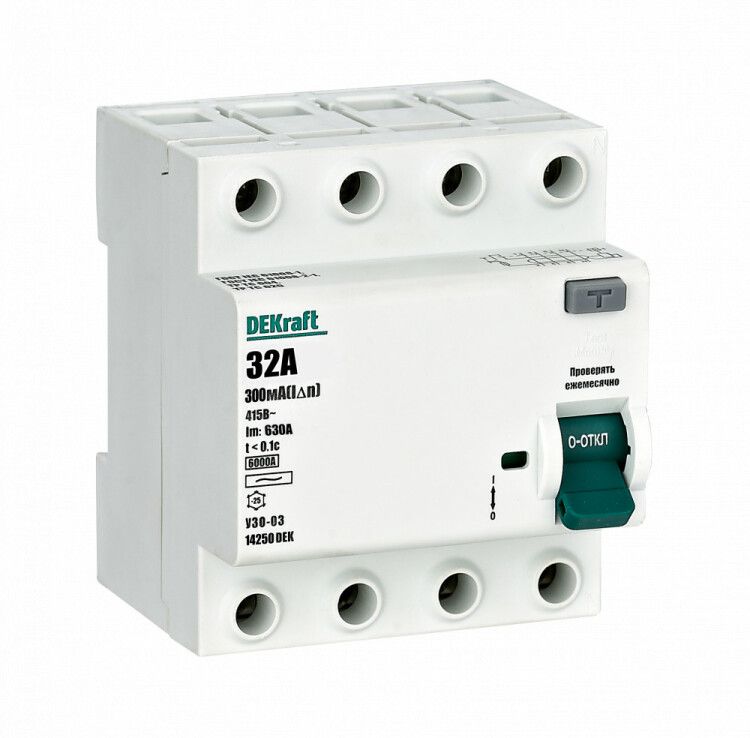

Выключатель дифференциальный (УЗО) УЗО-03 4п 32А 300мА тип AC 6кА | 14250DEK DEKraft APC

Выключатель дифференциального тока (УЗО) 4P 32А 300мА тип AC 6кА УЗО-03 от DEKraft - это электромеханическое устройство для защиты людей и оборудования от поражения током и пожаров, вызванных утечками тока в четырёхпроводных сетях до 400 В. УЗО-03 устанавливается на DIN-рейку и совмещается с автоматическими выключателями для комплексной защиты цепей.

Назначение и область применения

УЗО-03 защищает электрические сети от опасных утечек тока, которые могут вызвать поражение человека или возгорание из-за повреждённой изоляции. Подходит для использования в распределительных щитах жилых, коммерческих и промышленных объектов. Особенно эффективен там, где есть группы розеток, мощное оборудование, насосы, вентиляторы, системы освещения и другие нагрузки, требующие повышенной безопасности.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока
• Номинальный ток: 32 А
• Дифференциальный ток срабатывания: 300 мА (0,3 А)
• Количество полюсов: 4 (трёхфазный + N)
• Тип чувствительности: AC - реагирует на переменный ток утечки (синусоидальный)
• Отключающая способность: 6 кА - способен безопасно отключить цепь при КЗ с током до 6000 А
• Напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 4 кВ
• Частота: 50/60 Гц
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Модульная ширина: 4 модуля (72 мм)
• Глубина монтажа: 75,5 мм
• Способ монтажа: на DIN-рейку 35 мм
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальной запылённостью

Совместимость и монтаж

УЗО-03 устанавливается на стандартную DIN-рейку. Для правильной работы требуется последовательное соединение с автоматическим выключателем, который обеспечивает защиту от перегрузок и КЗ. Номинальный ток автомата должен быть на ступень выше, чем у УЗО: - при использовании УЗО-03 (32 А) - выбирайте автомат на 40 А; - нельзя использовать автомат на 32 А или ниже - это нарушит координацию защиты.

Подключение: фазы L1–L3 и ноль N должны проходить через все полюса УЗО. Нулевой провод не должен заземляться после устройства. Обязательно соблюдайте полярность входа и выхода - на корпусе указаны метки “LINE” и “LOAD”.

Безопасность и стандарты

УЗО-03 соответствует требованиям ГОСТ IEC 61009-1 и международному стандарту IEC 61009. Электромеханическая конструкция гарантирует работу даже при отсутствии напряжения питания - устройство сработает при любой утечке тока, не завися от внешнего источника энергии. Это делает его надёжнее электронных аналогов.

Преимущества

• Электромеханический принцип действия - работает без батареек и электроники, что исключает отказ при аварийном отключении питания
• Высокая импульсная прочность (4 кВ) - устойчив к скачкам напряжения, характерным для промышленных сетей
• Широкий рабочий диапазон температур - подходит для холодных помещений, таких как склады, гаражи, производственные цеха
• Фиксированная конструкция - не требует регулярной настройки, долговечен при правильной эксплуатации
• Совместим с продукцией DEKRAFT и другими производителями, использующими стандартную DIN-рейку

Ограничения применения

• Не предназначен для защиты от постоянного тока утечки - только для переменного (тип AC)
• IP20 не обеспечивает защиту от влаги - не устанавливать во влажных местах (бани, уличные щитовые, подвалы без отопления)
• Не заменяет автоматический выключатель - обязательно нужен парный аппарат для защиты от перегрузок
• Не рекомендуется для цепей с высокой долей импульсных помех (например, частотные преобразователи) - возможны ложные срабатывания

Примеры использования

• Защита трёхфазной розеточной группы на производстве (станки, компрессоры)
• Щитовая в административном здании - защита групп розеток на этажах
• Объекты с системами вентиляции, насосными станциями, тепловыми завесами
• Промышленные участки с металлоконструкциями, где риск утечки тока на корпус повышен

Практические советы

• Перед монтажом проверьте целостность изоляции всех проводов - УЗО-03 сработает на любую утечку, даже маленькую
• После установки нажмите кнопку «Тест» - устройство должно отключиться. Если нет - проверьте подключение
• Не подключайте ноль от другого УЗО - каждый УЗО должен иметь свою нейтраль
• При установке в щит с несколькими УЗО - используйте селективные (S-типа) устройства, чтобы избежать массового отключения
• Прибор имеет ширину 4 модуля - планируйте место в щите заранее, особенно если используется много автоматов
• УЗО-03 от DEKraft - сертифицированное решение для проектов, где важна надёжность и соответствие нормам
