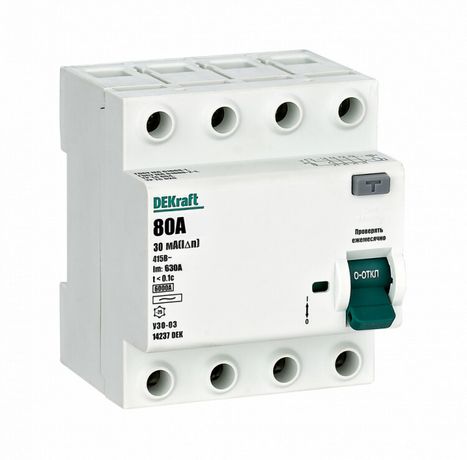

Выключатель дифференциальный (УЗО) УЗО-03 4п 80А 30мА тип AC 6кА | 14237DEK DEKraft APC

Выключатель дифференциального тока УЗО-03 DEKRAFT (артикул 14237dek) - это четырёхполюсное устройство защитного отключения с номинальным током 80 А и порогом срабатывания 30 мА, предназначенное для защиты людей и оборудования от поражения электрическим током и пожаров, вызванных утечками тока в сетях до 400 В переменного тока.

Назначение и область применения

Выключатель дифференциального тока УЗО-03 DEKRAFT используется для защиты электрических цепей от опасных утечек тока, которые могут возникнуть при повреждении изоляции, контакте человека с токоведущими частями или старении проводки. Он реагирует только на переменный ток утечки типа AC, что делает его подходящим для бытовых и промышленных объектов с обычной нагрузкой: освещение, розеточные группы, оборудование с двигателями, нагревателями, насосами и другим бытовым и производственным оборудованием. Применяется в щитах жилых домов, офисов, производственных цехов, складских помещений.

Технические характеристики

• Номинальное напряжение: 400 В (работает в сетях до 400 В переменного тока)
• Номинальный ток: 80 А (выдерживает постоянную нагрузку до этого значения)
• Дифференциальный ток срабатывания: 30 мА (реагирует на утечку свыше 30 миллиампер - уровень, безопасный для жизни человека)
• Количество полюсов: 4 (защита всех фаз и нулевого провода одновременно)
• Тип дифференциального расцепителя: AC (чувствителен только к синусоидальному переменному току утечки - не реагирует на постоянный или пульсирующий ток)
• Номинальная отключающая способность: 6 кА (способен безопасно отключить цепь при коротком замыкании до 6000 А)
• Напряжение изоляции: 500 В (обеспечивает надёжную изоляцию между токоведущими частями)
• Импульсное выдерживаемое напряжение: 4 кВ (стойкость к кратковременным скачкам напряжения, например, от грозовых разрядов)
• Модульная ширина: 4 модуля (занимает 72 мм по ширине DIN-рейки)
• Глубина монтажа: 76,5 мм (необходимый свободный объём за щитом)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги - устанавливается внутри закрытых щитов)
• Частота: 50/60 Гц (совместим с сетями России, Европы, США и других стран)
• Способ монтажа: на DIN-рейку (стандартный крепёж для электрощитов)
• Тип устройства: электромеханический (работает без внешнего питания - надёжнее при аварийных ситуациях)

Совместимость и монтаж

Выключатель дифференциального тока УЗО-03 DEKRAFT монтируется на стандартную DIN-рейку 35 мм. Для обеспечения селективности и защиты самого УЗО от перегрузок и КЗ его необходимо устанавливать последовательно с автоматическим выключателем. Номинальный ток автомата должен быть на одну ступень выше: например, при использовании УЗО на 80 А - автомат на 100 А. Автомат устанавливается перед УЗО по направлению потока энергии. Подключение выполняется согласно маркировке на корпусе: вход - L1–L4, N; выход - L1–L4, N. Обязательно соблюдать полярность нулевого провода - он не должен проходить через другие УЗО или заземление после точки установки.

Безопасность и стандарты

УЗО-03 DEKRAFT соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1, что гарантирует соответствие европейским и российским нормам безопасности. Электромеханическая конструкция обеспечивает работу даже при отсутствии напряжения в сети - важное преимущество при авариях. Устройство не требует внешнего питания и не зависит от качества электросети. Степень защиты IP20 допускает использование только во внутренних электрощитах, где исключён доступ к токоведущим частям и воздействие влаги.

Преимущества

• Электромеханическая схема - работает без электроники, надёжно при любых условиях
• Защита всех четырёх полюсов - предотвращает риск утечки даже при обрыве нуля
• Высокая отключающая способность (6 кА) - подходит для промышленных объектов с высокой мощностью
• Работает при низких температурах - подходит для холодных помещений и неотапливаемых щитовых
• Стандартная модульная ширина - легко интегрируется в существующие щитовые решения

Ограничения применения

• Не подходит для цепей с постоянным током утечки (например, от ИБП, светодиодных драйверов, компьютеров) - требуется тип A или B
• Не защищает от перегрузок и коротких замыканий - обязательно нужен автоматический выключатель перед ним
• IP20 - нельзя использовать в открытых, влажных или пыльных местах (без кожуха или в помещениях с контролируемым микроклиматом)
• Не рекомендуется для защиты одного потребителя мощностью менее 10 кВт - экономически неэффективно, лучше применять УЗО меньшего номинала

Примеры использования

• Щитовая на этаже многоквартирного дома - защита всей квартиры от утечек
• Производственный участок с группой станков на 380 В - защита от пробоя изоляции двигателей
• Склад с системой вентиляции и освещения - предотвращение пожара из-за старой проводки
• Автомобильный сервис - питание подъёмника, компрессора, светильников

Практические советы

• Перед установкой проверьте, чтобы все провода были правильно промаркированы - особенно ноль (N), который не должен соединяться с заземлением после УЗО
• Обязательно используйте тестовую кнопку «T» один раз в месяц - она имитирует утечку и проверяет работоспособность
• При установке в щите оставьте минимум 10 см свободного места вокруг УЗО-03 DEKRAFT для теплоотвода и обслуживания
• Если в цепи есть частотные преобразователи, сварочное оборудование или LED-освещение - рассмотрите переход на УЗО типа A или B
• При замене старого УЗО убедитесь, что новый имеет ту же глубину монтажа (76,5 мм) - иначе не поместится в щите
