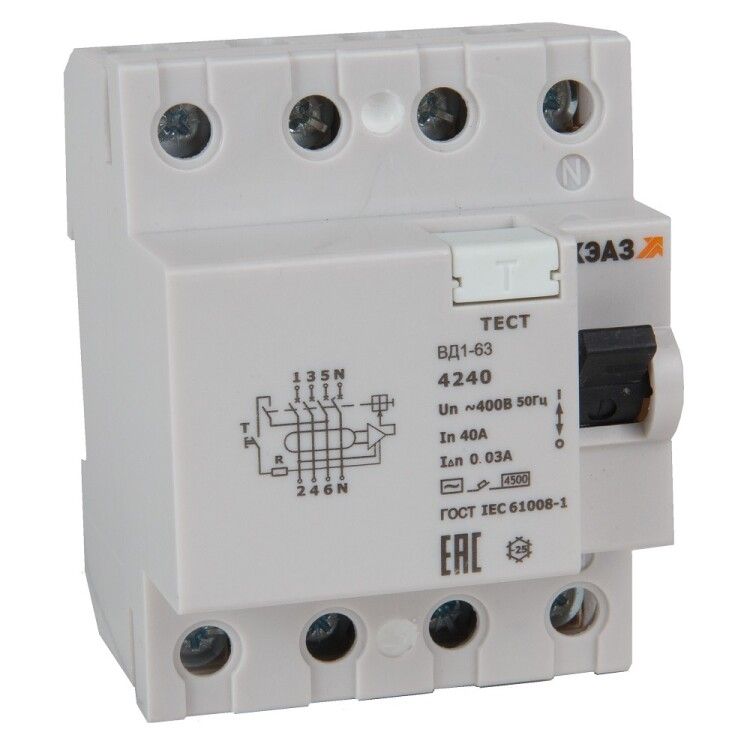

Выключатель дифференциальный (УЗО) ВД1-63-4116-АС-УХЛ4 (4P, 16, 10mA) электронное| 318476 | КЭАЗ

Выключатель дифференциального тока (УЗО) 4-полюсный 16А 10мА ВД1-63-4116-АС-УХЛ4 электронное - это четырёхполюсное УЗО от КЭАЗ, предназначенное для защиты людей и оборудования от поражения электрическим током при утечках до 10 мА в сетях 400 В. Подходит для установки в распределительных щитах с DIN-рейкой, особенно там, где требуется надёжная защита трёхфазных цепей.

Назначение и область применения

УЗО ВД1-63-4116-АС-УХЛ4 защищает от поражения электрическим током при утечках в сети переменного тока. Отличается высокой чувствительностью - срабатывает уже при утечке 10 мА, что соответствует требованиям безопасности для мест с повышенным риском, таких как влажные помещения, производственные участки, насосные станции и объекты с оборудованием на 380/400 В.

Используется в трёхфазных цепях с нулевым проводником (TN-S, TN-C-S), где необходимо одновременно отключить все фазы и ноль при возникновении утечки. Применяется в системах питания станков, конвейеров, освещения, HVAC и другого промышленного оборудования.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может коммутировать без повреждений.
• Номинальный ток утечки: 10 мА (0,01 А) - порог срабатывания; обеспечивает защиту человека от поражения током.
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не срабатывает на постоянный или импульсный.
• Номинальное напряжение: 400 В - работает в трёхфазных сетях 380–400 В.
• Количество полюсов: 4 - отключает три фазы и ноль одновременно.
• Номинальное напряжение изоляции: 400 В - гарантирует безопасную работу при указанном напряжении.
• Номинальная отключающая способность: 0 кА - не предназначено для защиты от коротких замыканий; требует обязательной установки совместно с автоматическим выключателем.
• Устойчивость к импульсному току: 4 кА - выдерживает кратковременные скачки тока (например, от молнии или запуска двигателей).
• Номинальное импульсное напряжение: 4 кВ - устойчиво к высоковольтным импульсам в сети.
• Степень защиты IP20: защищён от контакта с пальцами и предметами более 12 мм, но не от пыли и воды - устанавливается внутри закрытых щитов.
• Сечение провода: 2,5 – 35 мм2 - позволяет подключать медные жилы любого стандарта для силовой проводки.
• Ширина: 4 модуля (72 мм) - занимает место в щите согласно стандарту DIN.
• Глубина монтажа: 74,3 мм - необходимый зазор для правильной установки на рейке.
• Рабочий диапазон температур: -25…+55 C - подходит для установки в неотапливаемых помещениях, на производстве, в подвале или на улице внутри корпуса.
• Степень загрязнения 3: допускает наличие проводящей пыли и временных конденсаций - рассчитан на промышленную среду.

Совместимость и монтаж

УЗО ВД1-63-4116-АС-УХЛ4 монтируется на стандартную DIN-рейку шириной 35 мм. Для работы требуется подключение всех четырёх проводов: L1, L2, L3 и N. Ноль обязательно должен проходить через устройство - иначе защита не будет работать.

Не является автоматическим выключателем! Обязательно используйте его в паре с аппаратом защиты от перегрузок и коротких замыканий (например, автоматом 16 А). Комбинированный блок (дифавтомат) здесь невозможен - это только УЗО.

Подключение выполняйте в соответствии с маркировкой на корпусе. Максимальное сечение провода - 35 мм2, минимальное - 2,5 мм2. Не затягивайте зажимы слишком сильно - можно повредить контакт.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1, которые регламентируют безопасность УЗО в бытовых и промышленных сетях. Соответствие классу B (электронное исполнение) обеспечивает стабильную работу даже при колебаниях напряжения.

IP20 не предусматривает защиту от влаги - установка возможна только во внутренних щитах с степенью защиты не ниже IP54. Не применяйте в открытых условиях, на улице или в сырых помещениях без дополнительной герметизации.

Преимущества

• Экономичное решение: серия ВД1-63 - бюджетный модуль от КЭАЗ, сохраняет надёжность при сниженной стоимости.
• Устойчивость к импульсам: способность выдерживать 4 кА делает его подходящим для промышленных объектов с частыми пусками двигателей.
• Чёткая механическая индикация: положение рычага показывает состояние (вкл./выкл.), легко определить причину отключения.
• Совместимость со всеми типами щитов: стандартная ширина 4 модуля и DIN-монтаж позволяют использовать в любых существующих распределительных устройствах.

Ограничения применения

• Не защищает от постоянного тока утечки - не подходит для цепей с выпрямителями, светодиодными драйверами, ИБП или солнечными панелями.
• Не имеет функции защиты от перегрузки и КЗ - обязателен внешний автоматический выключатель.
• IP20 исключает использование вне закрытых щитов - нельзя устанавливать в открытом виде или в условиях повышенной влажности без дополнительной защиты.
• Не рекомендовано применение в сетях с частыми ложными срабатываниями (например, старая изоляция, много электроники) - лучше выбрать УЗО типа A или B с фильтрами.

Примеры использования

• Защита трёхфазного станка с ЧПУ в цеху - предотвращает удар током при пробое изоляции двигателя.
• Щитовая на производственной линии с конвейерами, насосами и компрессорами - обеспечивает комплексную защиту по всем фазам.
• Освещение и розетки в холодильном цеху - где есть риск попадания влаги на оборудование.
• Распределительный щит многоквартирного дома - для группового отключения трёхфазной нагрузки (например, лифт, вентиляция).

Практические советы

• Обязательно проверьте соответствие сечения проводов - не менее 2,5 мм2 и не более 35 мм2. Использование меньшего сечения вызовет нагрев, большего - невозможно правильно зажать.
• При монтаже соблюдайте полярность: ноль (N) всегда подключается к выводу, помеченному буквой “N”. Перепутанный ноль - причина отказа защиты.
• Проверяйте работоспособность кнопкой «Тест» ежемесячно - это единственный способ удостовериться, что УЗО живо.
• Если в цепи есть частые ложные срабатывания - проверьте изоляцию проводов, наличие паразитных утечек или подключённые устройства с фильтрами (ИБП, LED-драйверы).
• Для сложных систем рекомендуется использовать координированную защиту: УЗО 10 мА на оконечных участках + УЗО 30 мА на входе - так снижаются риски массового отключения.
