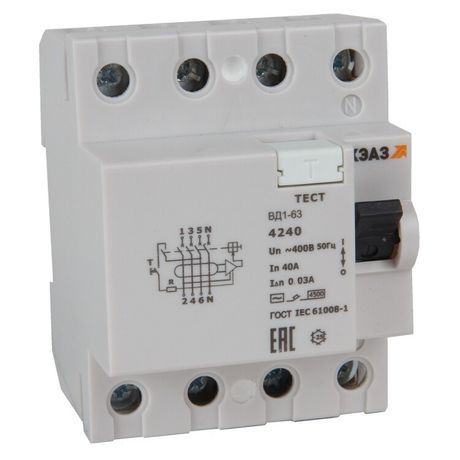

Выключатель дифференциальный (УЗО) ВД1-63-4240-АС-УХЛ4 (4P, 40, 30mA) электронное| 318481 | КЭАЗ

Выключатель дифференциального тока (УЗО) 4-полюсный 40А 30мА ВД1-63-4240-АС-УХЛ4 электронное - это четырёхполюсное УЗО от КЭАЗ, предназначенное для защиты людей и оборудования от поражения электрическим током при утечках до 30 мА в трёхфазных сетях 400 В. Применяется в распределительных щитах промышленных объектов, где требуется надёжная защита по классу AC.

Назначение и область применения

УЗО ВД1-63-4240-АС-УХЛ4 защищает от поражения электрическим током при утечках через человека или повреждённую изоляцию. Подходит для защиты трёхфазных цепей с заземлением - например, групп розеток, насосов, станков, конвейеров, систем вентиляции. Отличается высокой чувствительностью: срабатывает уже при утечке 30 мА, что соответствует требованиям безопасности для человеческой жизни.

Технические характеристики

• Номинальный ток: 40 А - выдерживает постоянную нагрузку до этого значения без перегрева.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (например, от бытовых приборов, нагревателей).
• Номинальный ток утечки: 30 мА - порог срабатывания, безопасный для человека.
• Номинальное напряжение: 400 В - рассчитано на трёхфазные сети 380–400 В.
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно.
• Номинальная отключающая способность: 0 кА - не предназначено для защиты от коротких замыканий; требует установки совместно с автоматическим выключателем.
• Устойчивость к импульсному току: 4 кА - выдерживает кратковременные скачки тока (например, от запуска двигателей).
• Номинальное импульсное напряжение: 4 кВ - защищено от коммутационных и атмосферных перенапряжений.
• Сечение провода: 2,5 – 35 мм2 - позволяет подключить медные жилы любого распространённого сечения.
• Степень защиты IP20: защита от прикосновения к токоведущим частям, но не от пыли и влаги - устанавливается только внутри закрытых щитов.
• Ширина: 4 модуля (18 мм × 4 = 72 мм) - занимает место в щите по стандарту DIN.
• Глубина монтажа: 74,3 мм - учтите при проектировании корпуса щита.
• Рабочий диапазон температур: -25…+55 C - работает в холодных и жарких помещениях, включая неотапливаемые.
• Частота: 50 Гц - для сетей России и стран СНГ.
• Степень загрязнения 3: допускает наличие проводящей пыли и временных конденсаций - подходит для промышленных условий.

Совместимость и монтаж

УЗО ВД1-63-4240-АС-УХЛ4 монтируется на DIN-рейку шириной 35 мм. Для работы необходимо подключение всех четырёх проводов: L1, L2, L3, N. Ноль обязательно должен проходить через УЗО - иначе срабатывание не произойдёт. Устройство **не имеет** встроенной защиты от короткого замыкания - его следует устанавливать после автомата на 40 А. Монтаж выполняется в соответствии с ПУЭ: входные контакты сверху, выходные - снизу. Обязательно проверьте правильность подключения нулевого проводника перед первым включением.

Безопасность и стандарты

Соответствует ГОСТ Р 51326.1-99 и IEC 61009-1. Произведено на заводе КЭАЗ, сертифицированном для выпуска аппаратов защиты. Имеет исполнение УХЛ4 - устойчиво к влажности, колебаниям температуры и агрессивным средам в пределах указанного диапазона. Не содержит хлора и других опасных веществ - экологически безопасно.

Преимущества

• Электронная схема - обеспечивает точное срабатывание даже при слабых утечках.
• Надёжная механическая блокировка - предотвращает случайное включение при сработавшем УЗО.
• Индикация состояния - кнопка “Тест” позволяет проверить работоспособность без внешних приборов.
• Цена ниже аналогичных решений от зарубежных брендов - оптимальный баланс стоимости и функционала.
• Подходит для массового применения в промышленных и коммерческих щитах.

Ограничения применения

• Не применяется в сетях с постоянным током утечки (DC) - например, с источниками питания на основе выпрямителей или солнечными панелями.
• Не защищает от коротких замыканий - обязательна установка в паре с автоматом.
• IP20 - нельзя использовать во влажных местах (бассейны, улицы, открытые площадки).
• Не рекомендовано применять в системах TN-C - требуется система TN-S или TT с отдельным PE-проводником.
• Не подходит для защиты одного фазного потребителя - для однофазных цепей лучше выбрать 2-полюсное УЗО.

Примеры использования

• Защита группы розеток на производстве (станки, компрессоры).
• Щитовая защита трёхфазного теплового оборудования (печи, сушилки).
• Объекты с повышенной влажностью внутри помещений - цеха, лаборатории, кухни предприятий общественного питания.
• Автоматизация систем вентиляции и кондиционирования с трёхфазными двигателями.

Практические советы

• Выбирая УЗО, всегда проверяйте соответствие типа тока утечки (AC) вашей нагрузке - если есть преобразователи частоты или LED-драйверы, возможны помехи, тогда нужен тип A или B.
• При монтаже в щит с несколькими УЗО - используйте координацию по времени (селективность): основное УЗО на 100 мА, ответвления - на 30 мА.
• Проверяйте работу устройства ежемесячно кнопкой “T” - это гарантирует сохранение защиты.
• При использовании в условиях сильной пыли - регулярно очищайте контактные поверхности и внутреннюю часть щита.
• При замене старого УЗО - убедитесь, что новое имеет ту же глубину (74,3 мм) и ширину (4 модуля), чтобы не менять корпус щита.
